Артикул: SYS-E302-12A-8C
В наличии

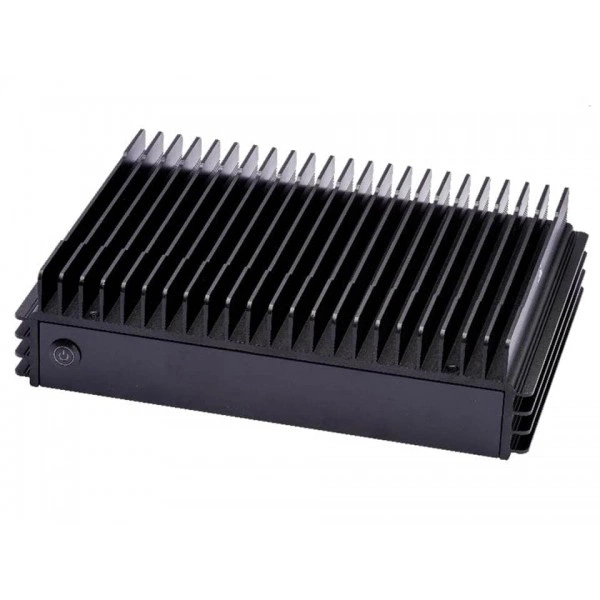

Встраиваемая система Supermicro SYS-E302-12A-8C FCBGA-2106, ECC DDR4, 10GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E302-12A-8C
Supermicro SYS-E302-12A-8C - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super A3SPI-8C-LN6PF-01.
Процессоры и сокет - Один FCBGA-2106; Intel® Atom® процессор C5325.
Количество ядер - 8C/8T; 9MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 41W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 2 слотов DIMM; Максимальная память (2DPC): 128GB 2933MT/s ECC DDR4 RDIMM.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
При подборе фиксируют точное исполнение SYS-E302-12A-8C. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Технические особенности
- Системная плата: Super A3SPI-8C-LN6PF-01
- Процессоры и сокет: Один FCBGA-2106; Intel® Atom® процессор C5325
- Количество ядер: 8C/8T; 9MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 41W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 2 слотов DIMM; Максимальная память (2DPC): 128GB 2933MT/s ECC DDR4 RDIMM
- Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Бренд: Supermicro
- Тип BIOS: AMI 32MB UEFI
- Конфигурация дисковых отсеков: По умолчанию: Всего 1 отсеки: 1 внутренние стационарные 2.5" SATA отсек для накопителя
- Порты USB: 2 USB 3.0 порты
- Цвет: Чёрный
- Аппаратные функции: Trusted Platform Module (TPM) 2.0
- Кнопки: Питание On/Off
- Индикаторы: Питание состояние
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E302-12A-8C подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Для прикладного оборудования определяют режим питания и внешние интерфейсы. Выбранную систему проверяют с реальными периферийными устройствами.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-E302-12D-8C, Supermicro SYS-E200-12A-8C. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E302-12D-8C. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA-2227, 25GbE. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
В качестве аналога рассмотрите Supermicro SYS-E200-12A-8C. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Mini-ITX, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Комплектация
Для исполнения SYS-E302-12A-8C заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Монтажные принадлежности подбирают по месту установки.
Технические характеристики SYS-E302-12A-8C
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Интерфейсы SATA
- SATA (6Gbps)
- Порты USB
- 2 USB 3.0 порты
- Разъёмы M.2
- 1 M.2 NVMe/SATA слот (B-key 3052)
- Сетевые интерфейсы
- 2 SFP+ 10GbE с Intel® C5000 SoC; 4 RJ45 1GbE
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 SFP+ 10 GbE LAN порты; 4 RJ45 1 GbE LAN порты
Конструкция и монтаж
- Артикул
- SYS-E302-12A-8C
- Бренд
- Supermicro
- Высота
- 3" (76 mm)
- Габариты палетированной упаковки (W x H x L)
- 50.79" (1290 mm) x 87.8" (2230 mm) x 34.25" (870 mm)
- Глубина
- 8.1" (206 mm)
- Индикаторы
- Питание состояние
- Кнопки
- Питание On/Off
- Масса
- Масса брутто: 12 lbs (5.44 kg); Масса нетто: 8 lbs (3.63 kg)
- Масса упаковки
- 12" (H) x 16.45" (W) x 7.6" (D)
- Модель
- SYS-E302-12A-8C
- Модель шасси
- CSE-E302iL3
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Форм-фактор
- Безвентиляторное встраиваемое исполнение
- Цвет
- Чёрный
- Ширина
- 11.6" (295 mm)
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 2 слотов DIMM; Максимальная память (2DPC): 128GB 2933MT/s ECC DDR4 RDIMM
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 1 отсеки: 1 внутренние стационарные 2.5" SATA отсек для накопителя
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x4 NVMe слот (M-key 2280)
Процессорная подсистема
- Количество ядер
- 8C/8T; 9MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 41W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один FCBGA-2106; Intel® Atom® процессор C5325
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super A3SPI-8C-LN6PF-01
- Тип BIOS
- AMI 32MB UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление; +12V Питание DC Вход; CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- UEFI 2.7; ACPI 6.0 или новее; SMBIOS 3.0 или новее
Условия эксплуатации
- Операционные системы
- RHEL 9.0
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 45°C (32°F до 113°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
