Артикул: SYS-E102-9W-L
В наличии

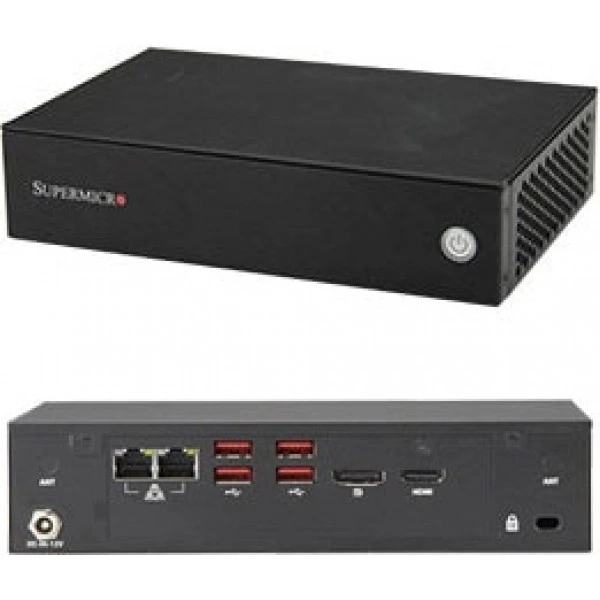

Встраиваемая система Supermicro SYS-E102-9W-L FCBGA-1528, DDR4, до 60W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E102-9W-L
Supermicro SYS-E102-9W-L - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SWN-L.
Процессоры и сокет - 8th поколение. Intel® Core™ i3-8145UE процессор; Один сокет FCBGA-1528; Система-on-Микросхема; CPU TDP поддержка 15W.
Ограничения процессорной подсистемы - версия BIOS 2.0 или новее требуется.
Количество слотов DIMM - до 64GB небуферизованная non-ECC SO-DIMM, DDR4-2400MHz, в 2 слотов DIMM.
Тип памяти - DDR4 до 2400MHz.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
При подборе фиксируют точное исполнение SYS-E102-9W-L. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Технические особенности
- Системная плата: Super X11SWN-L
- Процессоры и сокет: 8th поколение. Intel® Core™ i3-8145UE процессор; Один сокет FCBGA-1528; Система-on-Микросхема; CPU TDP поддержка 15W
- Ограничения процессорной подсистемы: версия BIOS 2.0 или новее требуется
- Количество слотов DIMM: до 64GB небуферизованная non-ECC SO-DIMM, DDR4-2400MHz, в 2 слотов DIMM
- Тип памяти: DDR4 до 2400MHz
- Внутренний: 1 M.2 2242/2280 B-key SATA; 1 M.2 2242/2280 M-key (NVMe Поддержка); 1 SATA 2.5” 7mm SSD/HDD
- Бренд: Supermicro
- Индикаторы: Питание LED и Жёсткий накопитель активность LED
- Модель шасси: CSE-E102
- Модель: SYS-E102-9W-L
- Доступный Colors: Чёрный
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Порты USB: 4 USB 3.1 Gen2 порты (Тип A)
- Управление электропитанием: +12V ~ +24V DC Wide питание range вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; CPU тепловой защита поддержка для процессор защита
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E102-9W-L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0296L, Supermicro X11SWN-L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E100-9S-L. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA 1356, 3.5" SBC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-E100-9S-E. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA 1356, 3.5" SBC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Комплектация
В заявке на SYS-E102-9W-L укажите нужный состав поставки и принадлежности, связанные с местом установки. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики SYS-E102-9W-L
Интерфейсы и расширение
- COM Порт
- 4 COM порты: 2 RS232, 2 RS232/422/485, RS-485 поддерживается auto управление потоком (option)
- Видеовыходы
- Intel® UHD Graphics 620; 1 HDMI и 1 Display Port
- Дополнительные интерфейсы
- TPM на плате
- Порты USB
- 4 USB 3.1 Gen2 порты (Тип A)
- Разъёмы M.2
- Ключ: B-key, M-key, E-key; M.2 2242/3042/2280 B-key (1 USB 3.0/2.0, 1 SATA Gen3) с nano SIM holder; M.2 2230 E-key (CNVi/PCI-E 3.0 x1/USB2); M.2 2242/2280 M-key (PCI-E 3.0 x4, SATA Gen3 x 1), NVMe поддержка
- Сетевые контроллеры
- Один LAN с Intel® I210IT; Один LAN с Intel® PHY I219LM
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E102-9W-L
- Бренд
- Supermicro
- Высота
- 1.72" (44mm) / 5.12" (130mm) - pkg.
- Глубина
- 4.72" (120mm) / 11" (279mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED и Жёсткий накопитель активность LED
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 4.5 lbs (2.04 kg)Масса нетто: 2.65 lbs (1.2 kg)
- Модель
- SYS-E102-9W-L
- Модель шасси
- CSE-E102
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 3.5" SBC
- Ширина
- 7.48" (190mm) / 11.81" (300mm) - pkg.
Оперативная память
- Количество слотов DIMM
- до 64GB небуферизованная non-ECC SO-DIMM, DDR4-2400MHz, в 2 слотов DIMM
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 32GB, 16GB, 8GB, 4GB
- Тип памяти
- DDR4 до 2400MHz
Питание и охлаждение
- Блок питания: Блоки питания
- Lockable 12V DC 60W питание адаптер
- Вентиляторы
- Пассивный CPU Радиатор и 1x 40mm Корпус Вентилятор
Подсистема хранения
- Внутренний
- 1 M.2 2242/2280 B-key SATA; 1 M.2 2242/2280 M-key (NVMe Поддержка); 1 SATA 2.5” 7mm SSD/HDD
Процессорная подсистема
- Ограничения процессорной подсистемы
- версия BIOS 2.0 или новее требуется
- Процессоры и сокет
- 8th поколение. Intel® Core™ i3-8145UE процессор; Один сокет FCBGA-1528; Система-on-Микросхема; CPU TDP поддержка 15W
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super X11SWN-L
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- +12V ~ +24V DC Wide питание range вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; CPU тепловой защита поддержка для процессор защита
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C ~ 50°C (32°F ~ 122°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
