Артикул: SYS-E102-9W-E
В наличии

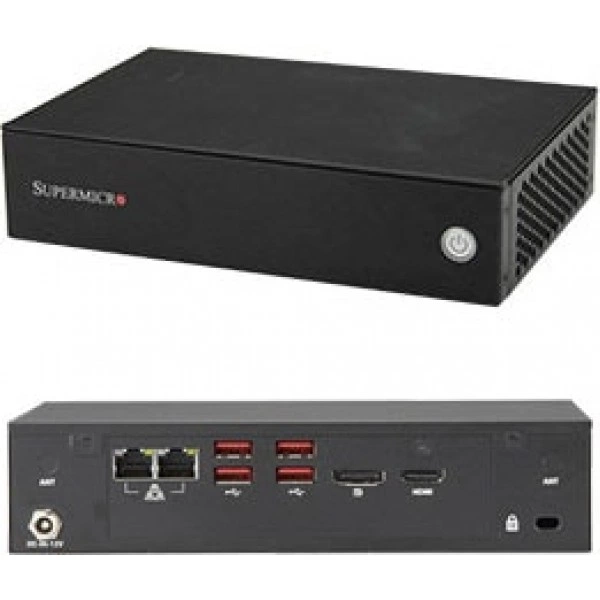

Встраиваемая система Supermicro SYS-E102-9W-E FCBGA-1528, DDR4, до 60W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E102-9W-E
Supermicro SYS-E102-9W-E - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SWN-E.
Процессоры и сокет - 8th поколение. Intel® Core™ i5-8365UE процессор; Один сокет FCBGA-1528; Система-on-Микросхема; CPU TDP поддержка 15W.
Ограничения процессорной подсистемы - версия BIOS 2.0 или новее требуется.
Количество слотов DIMM - до 64GB небуферизованная non-ECC SO-DIMM, DDR4-2400MHz, в 2 слотов DIMM.
Тип памяти - DDR4 до 2400MHz.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
При подборе фиксируют точное исполнение SYS-E102-9W-E. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Технические особенности
- Системная плата: Super X11SWN-E
- Процессоры и сокет: 8th поколение. Intel® Core™ i5-8365UE процессор; Один сокет FCBGA-1528; Система-on-Микросхема; CPU TDP поддержка 15W
- Ограничения процессорной подсистемы: версия BIOS 2.0 или новее требуется
- Количество слотов DIMM: до 64GB небуферизованная non-ECC SO-DIMM, DDR4-2400MHz, в 2 слотов DIMM
- Тип памяти: DDR4 до 2400MHz
- Форм-фактор: 3.5" SBC
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Дополнительные интерфейсы: TPM на плате
- Тип BIOS: AMI UEFI
- Напряжение памяти: 1.2V
- Видеовыходы: Intel® UHD Graphics 620; 1 HDMI и 1 Display Port
- Объёмы модулей DIMM: 32GB, 16GB, 8GB, 4GB
- Тип оборудования: Серверные системы
- Управление электропитанием: +12V ~ +24V DC Wide питание range вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; CPU тепловой защита поддержка для процессор защита
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E102-9W-E подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для промышленной интеграции требования к месту установки фиксируют заранее. Затем оценивают подключение и работу системы в согласованной среде.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0296L, Supermicro X11SWN-E. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E100-9S-E. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA 1356, 3.5" SBC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-E100-9S-L. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA 1356, 3.5" SBC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Комплектация
Комплектование позиции SYS-E102-9W-E удобно проверить по перечню компонентов вашей системы до оформления заказа. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики SYS-E102-9W-E
Интерфейсы и расширение
- COM Порт
- 4 COM порты: 2 RS232, 2 RS232/422/485, RS-485 поддерживается auto управление потоком (option)
- Видеовыходы
- Intel® UHD Graphics 620; 1 HDMI и 1 Display Port
- Дополнительные интерфейсы
- TPM на плате
- Порты USB
- 4 USB 3.1 Gen2 порты (Тип A)
- Разъёмы M.2
- Ключ: B-key, M-key, E-key; M.2 2242/3042/2280 B-key (1 USB 3.0/2.0, 1 SATA Gen3) с nano SIM holder; M.2 2230 E-key (CNVi/PCI-E 3.0 x1/USB2); M.2 2242/2280 M-key (PCI-E 3.0 x4, SATA Gen3 x 1), NVMe поддержка
- Сетевые контроллеры
- Один LAN с Intel® I210IT; Один LAN с Intel® PHY I219LM
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E102-9W-E
- Бренд
- Supermicro
- Высота
- 1.72" (44mm) / 5.12" (130mm) - pkg.
- Глубина
- 4.72" (120mm) / 11" (279mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED и Жёсткий накопитель активность LED
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 4.5 lbs (2.04 kg)Масса нетто: 2.65 lbs (1.2 kg)
- Модель
- SYS-E102-9W-E
- Модель шасси
- CSE-E102
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 3.5" SBC
- Ширина
- 7.48" (190mm) / 11.81" (300mm) - pkg.
Оперативная память
- Количество слотов DIMM
- до 64GB небуферизованная non-ECC SO-DIMM, DDR4-2400MHz, в 2 слотов DIMM
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 32GB, 16GB, 8GB, 4GB
- Тип памяти
- DDR4 до 2400MHz
Питание и охлаждение
- Блок питания: Блоки питания
- Lockable 12V DC 60W питание адаптер
- Вентиляторы
- Пассивный CPU Радиатор и 1x 40mm Корпус Вентилятор
Подсистема хранения
- Внутренний
- 1 M.2 2242/2280 B-key SATA; 1 M.2 2242/2280 M-key (NVMe Поддержка); 1 SATA 2.5” 7mm SSD/HDD
Процессорная подсистема
- Ограничения процессорной подсистемы
- версия BIOS 2.0 или новее требуется
- Процессоры и сокет
- 8th поколение. Intel® Core™ i5-8365UE процессор; Один сокет FCBGA-1528; Система-on-Микросхема; CPU TDP поддержка 15W
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер; vPro; AMT
- Системная плата
- Super X11SWN-E
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- +12V ~ +24V DC Wide питание range вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; CPU тепловой защита поддержка для процессор защита
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C ~ 50°C (32°F ~ 122°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
