Артикул: SYS-E100-9W-E
В наличии

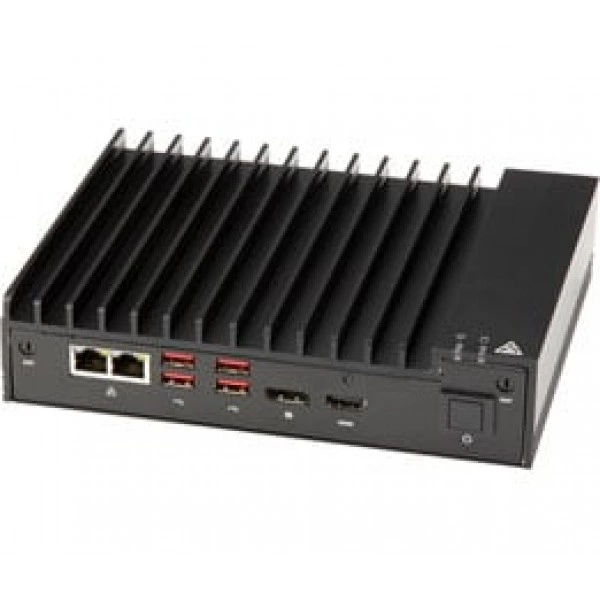

Встраиваемая система Supermicro SYS-E100-9W-E FCBGA-1528, DDR4, до 60W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E100-9W-E
Supermicro SYS-E100-9W-E - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SWN-E-WOHS.
Процессоры и сокет - 8th поколение Intel® Core™ i5-8365UE процессор; Один сокет FCBGA-1528; Система-on-Микросхема; CPU TDP поддержка 15W.
Ограничения процессорной подсистемы - версия BIOS 2.0 или новее требуется.
Количество слотов DIMM - до 64GB небуферизованная non-ECC SO-DIMM, DDR4-2400MHz, в 2 слотов DIMM.
Тип памяти - DDR4 до 2400MHz.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
При подборе фиксируют точное исполнение SYS-E100-9W-E. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Технические особенности
- Системная плата: Super X11SWN-E-WOHS
- Процессоры и сокет: 8th поколение Intel® Core™ i5-8365UE процессор; Один сокет FCBGA-1528; Система-on-Микросхема; CPU TDP поддержка 15W
- Ограничения процессорной подсистемы: версия BIOS 2.0 или новее требуется
- Количество слотов DIMM: до 64GB небуферизованная non-ECC SO-DIMM, DDR4-2400MHz, в 2 слотов DIMM
- Тип памяти: DDR4 до 2400MHz
- Управление электропитанием: +12V ~ +24V DC Wide питание range вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; CPU тепловой защита поддержка для процессор защита
- Бренд: Supermicro
- Масса: Масса брутто: 4.5 lbs (2.04 kg)Масса нетто: 2.65 lbs (1.2 kg)
- Соответствие RoHS: RoHS Соответствует
- Вентиляторы: Fan-less design
- Условия эксплуатации и требования: Operational Vibration, IEC 60068-2-64, 5 Grms, random, 5~500 Hz, 1hr/axis
- Объёмы модулей DIMM: 32GB, 16GB, 8GB, 4GB
- Условия эксплуатации и требования: The использование из industrial grade ширина-температура peripherals требуется до meet 50°C рабочий температура.
- Глубина: 5.94" (151mm) / 11" (279mm) - pkg.
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E100-9W-E подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro X11SWN-E-WOHS. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E100-9S-E. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA 1356, 3.5" SBC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-E100-9S-L. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA 1356, 3.5" SBC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Комплектация
Комплектование позиции SYS-E100-9W-E удобно проверить по перечню компонентов вашей системы до оформления заказа. Монтажные принадлежности подбирают по месту установки.
Технические характеристики SYS-E100-9W-E
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- COM Порт
- 4 COM порты: 2 RS232, 2 RS232/422/485, RS-485 поддерживается auto управление потоком
- Аудиоподсистема
- ALC 888S HD Аудио; 1 HD Аудио разъём; (Mic-в/Line-Out) (option)
- Видеовыходы
- Intel® UHD Graphics 620; 1 HDMI и 1 Display Port
- Дополнительные интерфейсы
- 8-бит configurable GPIO через DB9
- Порты USB
- 4 USB 3.1 Gen2 порты (Тип A), 4 USB 2.0 (Тип A)
- Разъёмы M.2
- Ключ: B-key, M-key, E-key; M.2 2242/3042/2280; B-key (1 USB 3.0/2.0, 1 SATA Gen3) с nano SIM holder
- Сетевые контроллеры
- Один LAN с Intel® I210IT; Один LAN с Intel® PHY I219LM
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E100-9W-E
- Бренд
- Supermicro
- Высота
- 1.73" (44mm) / 5.12" (130mm) - pkg.
- Глубина
- 5.94" (151mm) / 11" (279mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED и Жёсткий накопитель активность LED
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 4.5 lbs (2.04 kg)Масса нетто: 2.65 lbs (1.2 kg)
- Модель
- SYS-E100-9W-E
- Модель шасси
- CSE-E101-02
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Форм-фактор
- 3.5" SBC
- Ширина
- 7.68" (195mm) / 11.81" (300mm) - pkg.
Оперативная память
- Количество слотов DIMM
- до 64GB небуферизованная non-ECC SO-DIMM, DDR4-2400MHz, в 2 слотов DIMM
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 32GB, 16GB, 8GB, 4GB
- Тип памяти
- DDR4 до 2400MHz
Питание и охлаждение
- Блок питания: Блоки питания
- Lockable 12V DC 60W питание адаптер
- Вентиляторы
- Fan-less design
Процессорная подсистема
- Ограничения процессорной подсистемы
- версия BIOS 2.0 или новее требуется
- Процессоры и сокет
- 8th поколение Intel® Core™ i5-8365UE процессор; Один сокет FCBGA-1528; Система-on-Микросхема; CPU TDP поддержка 15W
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер; vPro; AMT
- Системная плата
- Super X11SWN-E-WOHS
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- +12V ~ +24V DC Wide питание range вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; CPU тепловой защита поддержка для процессор защита
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C ~ 50°C (32°F ~ 122°F) с 0.7 m/s воздух поток; При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации); Operational Vibration, IEC 60068-2-64, 5 Grms, random, 5~500 Hz, 1hr/axis; Operational Shock, IEC 60068-2-27, 30G, half sine, 11ms; The использование из industrial grade ширина-температура peripherals требуется до meet 50°C рабочий температура.
