Артикул: SYS-E100-9S
В наличии

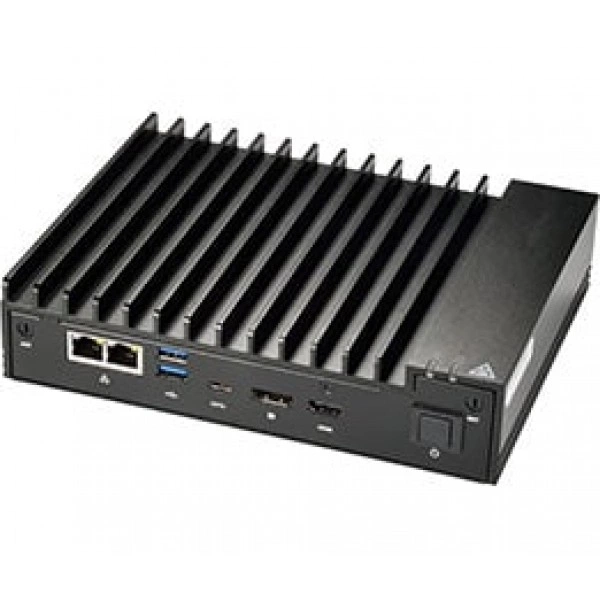

Встраиваемая система Supermicro SYS-E100-9S FCBGA 1356, DDR4, до 60W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E100-9S
Supermicro SYS-E100-9S - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SSN-H-WOHS.
Процессоры и сокет - 7th поколение Intel® Core i7-7600U процессор; Один сокет FCBGA 1356; Система-on-Микросхема; CPU TDP поддержка 15W.
Количество слотов DIMM - до 32GB небуферизованная non-ECC SO-DIMM, DDR4-2133MHz, в 2 слотов DIMM.
Тип памяти - DDR4 до 2133MHz.
Объёмы модулей DIMM - 16GB, 8GB, 4GB.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
При подборе фиксируют точное исполнение SYS-E100-9S. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Технические особенности
- Системная плата: Super X11SSN-H-WOHS
- Процессоры и сокет: 7th поколение Intel® Core i7-7600U процессор; Один сокет FCBGA 1356; Система-on-Микросхема; CPU TDP поддержка 15W
- Количество слотов DIMM: до 32GB небуферизованная non-ECC SO-DIMM, DDR4-2133MHz, в 2 слотов DIMM
- Тип памяти: DDR4 до 2133MHz
- Объёмы модулей DIMM: 16GB, 8GB, 4GB
- Тип оборудования: Серверные системы
- Высота: 1.73" (44mm) / 5.12" (130mm) - pkg.
- Ширина: 7.68" (195mm) / 11.81" (300mm) - pkg.
- Артикул: SYS-E100-9S
- Разъёмы M.2: Интерфейс: SATA и PCIe 3.0 x1 и USB 2.0; Форм-фактор: B-key 2280
- Видеовыходы: Intel® HD Graphics 620; 1 DP (Display Port) порт; 1 HDMI порт
- Управление электропитанием: +12V Питание DC Вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; CPU тепловой защита поддержка для процессор защита
- Порты USB: 1 USB 3.1 (Тип C); 2 USB 3.0 (задний через разъём); 4 USB 2.0 (задний через разъёмы)
- Модель шасси: CSE-E101-01
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E100-9S подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
При отработке прикладного решения сравнивают несколько согласованных конфигураций. Выбор выполняют по результатам целевого тестирования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro X11SSN-H-WOHS. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E100-9W-C. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA-1528, 3.5" SBC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-E100-9W-E. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA-1528, 3.5" SBC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Комплектация
При заказе согласуйте состав позиции SYS-E100-9S вместе с монтажными принадлежностями для выбранной установки. Требуемые подключения согласуют вместе с оборудованием системы.
Технические характеристики SYS-E100-9S
Интерфейсы и расширение
- COM Порт
- 4 COM порты (4 разъёмы); 2 RS232, 2 RS232/422/485, RS-485 поддерживается auto управление потоком
- Аудиоподсистема
- 1 HD Аудио разъём (Mic-в/Line-Out) (option)
- Видеовыходы
- Intel® HD Graphics 620; 1 DP (Display Port) порт; 1 HDMI порт
- Дополнительные интерфейсы
- 8-бит configurable GPIO через DB9
- Порты USB
- 1 USB 3.1 (Тип C); 2 USB 3.0 (задний через разъём); 4 USB 2.0 (задний через разъёмы)
- Разъёмы M.2
- Интерфейс: SATA и PCIe 3.0 x1 и USB 2.0; Форм-фактор: B-key 2280
- Сетевые контроллеры
- Один LAN с Intel® I210IT; Один LAN с Intel® PHY I219LM
- Слоты PCIe
- 1 Полный размер Mini-PCIe (1 USB 2.0, 1 PCIe Gen2, 1 SATA Gen3)
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E100-9S
- Бренд
- Supermicro
- Высота
- 1.73" (44mm) / 5.12" (130mm) - pkg.
- Глубина
- 5.94" (151mm) / 11" (279mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED и Жёсткий накопитель активность LED
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса нетто: 2.65 lbs (1.2 kg)
- Модель
- SYS-E100-9S
- Модель шасси
- CSE-E101-01
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 3.5" SBC
- Ширина
- 7.68" (195mm) / 11.81" (300mm) - pkg.
Оперативная память
- Количество слотов DIMM
- до 32GB небуферизованная non-ECC SO-DIMM, DDR4-2133MHz, в 2 слотов DIMM
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 16GB, 8GB, 4GB
- Тип памяти
- DDR4 до 2133MHz
Питание и охлаждение
- Блок питания: Блоки питания
- Lockable 12V DC 60W питание адаптер
- Вентиляторы
- Fan-less design
Подсистема хранения
- Внутренний
- 1 M.2 2280 B-key для SATA или PCIe SSD
Процессорная подсистема
- Процессоры и сокет
- 7th поколение Intel® Core i7-7600U процессор; Один сокет FCBGA 1356; Система-on-Микросхема; CPU TDP поддержка 15W
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер; vPro; AMT
- Системная плата
- Super X11SSN-H-WOHS
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- +12V Питание DC Вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; CPU тепловой защита поддержка для процессор защита
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C ~ 50°C (32°F ~ 122°F) с 0.7 m/s воздух поток; При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации); The использование из industrial grade ширина-температура peripherals требуется до meet 50°C рабочий температура.
