Артикул: SYS-E100-13AD-H
В наличии

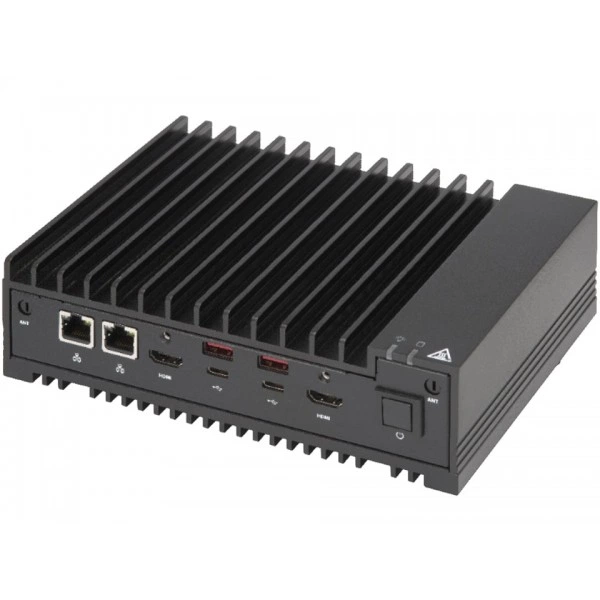

Встраиваемая система Supermicro SYS-E100-13AD-H FCBGA-1744, DDR5, количество ядер: до 10C/20T; до 12MB кэш
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E100-13AD-H
Supermicro SYS-E100-13AD-H - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X13SAN-H-WOHS.
Процессоры и сокет - Один FCBGA-1744; Intel® Core™ i7-1265UE.
Количество ядер - до 10C/20T; до 12MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 28W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 2 слотов DIMM/2 Каналы; Максимальная память (2DPC): до 64GB 4800MT/s non-ECC DDR5 SO-DIMM.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При подборе фиксируют точное исполнение SYS-E100-13AD-H. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Технические особенности
- Системная плата: Super X13SAN-H-WOHS
- Процессоры и сокет: Один FCBGA-1744; Intel® Core™ i7-1265UE
- Количество ядер: до 10C/20T; до 12MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 28W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 2 слотов DIMM/2 Каналы; Максимальная память (2DPC): до 64GB 4800MT/s non-ECC DDR5 SO-DIMM
- Кнопки: Питание On/Off; Питание On/Off
- Управление электропитанием: Управление питанием ACPI; CPU тепловой защита поддержка для процессор защита; Управление из питание-on для восстановление от AC питание потеря; DC 12V~24V Wide питание range вход; Force питание-on by перемычка
- Программные средства управления: Supermicro SuperDoctor® 5 (SD5)
- Функции BIOS: ACPI 6.4; SMBIOS 3.5 или новее; UEFI 2.8; PCI F/W 3.0
- Последовательные интерфейсы: 4 COM порты (Задний)
- Масса упаковки: 5.12" (H) x 11.81" (W) x 11" (D)
- Артикул: SYS-E100-13AD-H
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Видеовыходы: 1 HDMI® 2.0b порты (Передний); 1 HDMI® 1.4b порты (Передний); 2 Mini-DP 1.4 порты (Передний)
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E100-13AD-H подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
Во встраиваемом проекте оборудование размещают в заранее заданном пространстве. Подключения и условия теплоотвода проверяют вместе с корпусом установки.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-E100-13AD-C, Supermicro SYS-E100-13AD-L. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E100-13AD-C. При подборе для другой конфигурации полезно проверить такое исполнение: количество ядер: до 5C/10T; до 8MB кэш, Безвентиляторное встраиваемое исполнение. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro SYS-E100-13AD-L. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: до 6C/12T; до 10MB кэш, Безвентиляторное встраиваемое исполнение. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Комплектация
В заявке на SYS-E100-13AD-H укажите нужный состав поставки и принадлежности, связанные с местом установки. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики SYS-E100-13AD-H
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- Видеовыходы
- 1 HDMI® 2.0b порты (Передний); 1 HDMI® 1.4b порты (Передний); 2 Mini-DP 1.4 порты (Передний)
- Поддержка TPM
- 1 TPM На плате/порт 80
- Порты USB
- 2 USB 3.2 Gen1 Тип-C порты (передний); 2 USB 3.2 Gen1 Тип-A порты (передний); 4 USB 2.0 Тип-A порты (Задний)
- Последовательные интерфейсы
- 4 COM порты (Задний)
- Разъёмы M.2
- 1 M.2 SATA слот (B-key 2242/2280; USB 3.0); 1 M.2 слот (E-key 2230(по умолчанию))
- Сетевые интерфейсы
- 2 RJ45 2.5GbE с Intel® I225-IT
- Сетевые порты LAN
- 2 RJ45 2.5 GbE LAN порты (Intel® I225-IT)
Конструкция и монтаж
- Артикул
- SYS-E100-13AD-H
- Бренд
- Supermicro
- Высота
- 1.73" (44 mm)
- Габариты палетированной упаковки (W x H x L)
- 54.3" (1380 mm) x 78.5" (1993 mm) x 35" (890 mm)
- Глубина
- 5.94" (150 mm)
- Индикаторы
- HDD Состояние; HDD Состояние; LAN1 активность; LAN1 активность; LAN2 активность; LAN2 активность; Питание состояние; Питание состояние
- Кнопки
- Питание On/Off; Питание On/Off
- Масса
- Масса брутто: 4.3 lbs (1.95 kg); Масса нетто: 2.16 lbs (0.98 kg)
- Масса упаковки
- 5.12" (H) x 11.81" (W) x 11" (D)
- Модель
- SYS-E100-13AD-H
- Модель шасси
- CSE-E101-04
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Форм-фактор
- Безвентиляторное встраиваемое исполнение
- Цвет
- Чёрный
- Ширина
- 7.68" (195 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 2 слотов DIMM/2 Каналы; Максимальная память (2DPC): до 64GB 4800MT/s non-ECC DDR5 SO-DIMM
Подсистема хранения
- Разъёмы M.2
- 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2242/2280); 1 M.2 SATA слот (B-key 2242/2280; USB 3.0)
Процессорная подсистема
- Количество ядер
- до 10C/20T; до 12MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 28W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один FCBGA-1744; Intel® Core™ i7-1265UE
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- Supermicro SuperDoctor® 5 (SD5)
- Системная плата
- Super X13SAN-H-WOHS
- Тип BIOS
- AMIUEFI
- Управление электропитанием
- Управление питанием ACPI; CPU тепловой защита поддержка для процессор защита; Управление из питание-on для восстановление от AC питание потеря; DC 12V~24V Wide питание range вход; Force питание-on by перемычка
- Функции BIOS
- ACPI 6.4; SMBIOS 3.5 или новее; UEFI 2.8; PCI F/W 3.0
Условия эксплуатации
- Операционные системы
- RHEL 9.0, Windows 10
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 50°C (32°F до 122°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
