Артикул: SYS-E100-12T-E
В наличии

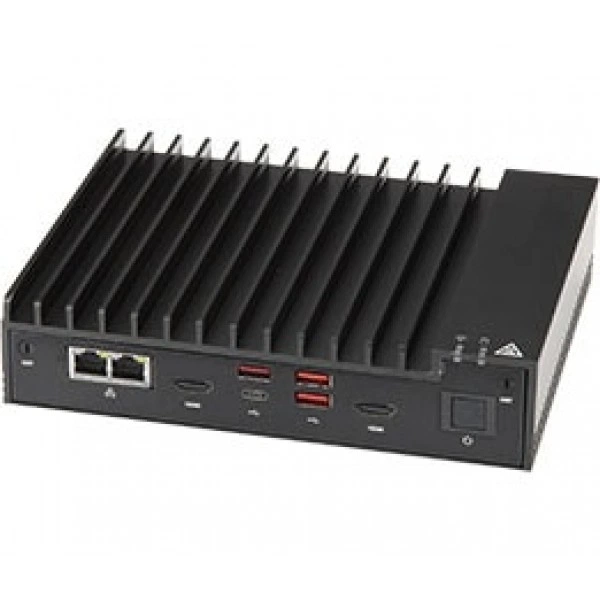

Встраиваемая система Supermicro SYS-E100-12T-E FCBGA-1449, DDR4, до 84W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E100-12T-E
Supermicro SYS-E100-12T-E - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X12STN-E-WOHS.
Процессоры и сокет - 11th поколение Intel® Core™ i5-1145GRE процессор; Один сокет FCBGA-1449; Система-on-Микросхема; CPU TDP поддержка до 12/15/28W.
Ограничения процессорной подсистемы - версия BIOS 1.1 или новее требуется.
Количество слотов DIMM - до 64GB небуферизованная non-ECC SO-DIMM, DDR4-3200MHz, в 2 слотов DIMM.
Тип памяти - DDR4 до 3200MHz.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
При подборе фиксируют точное исполнение SYS-E100-12T-E. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Технические особенности
- Системная плата: Super X12STN-E-WOHS
- Процессоры и сокет: 11th поколение Intel® Core™ i5-1145GRE процессор; Один сокет FCBGA-1449; Система-on-Микросхема; CPU TDP поддержка до 12/15/28W
- Ограничения процессорной подсистемы: версия BIOS 1.1 или новее требуется
- Количество слотов DIMM: до 64GB небуферизованная non-ECC SO-DIMM, DDR4-3200MHz, в 2 слотов DIMM
- Тип памяти: DDR4 до 3200MHz
- Напряжение памяти: 1.2V
- Условия эксплуатации и требования: -40°C до 70°C (-40°F до 158°F)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Доступный Colors: Чёрный
- Тип BIOS: AMI UEFI
- Условия эксплуатации и требования: 8% до 90% (без конденсации)
- Высота: 1.73" (44mm) / 5.12" (130mm) - pkg.
- Ширина: 7.68" (195mm) / 11.81" (300mm) - pkg.
- Сетевые контроллеры: Два 2.5GbE LAN с Intel® I225-IT
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E100-12T-E подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
Во встраиваемом проекте оборудование размещают в заранее заданном пространстве. Подключения и условия теплоотвода проверяют вместе с корпусом установки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro X12STN-E-WOHS. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E100-9S-E. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA 1356, до 60W. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-E100-9W-E. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA-1528, до 60W. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Комплектация
Для исполнения SYS-E100-12T-E заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Требуемые подключения согласуют вместе с оборудованием системы.
Технические характеристики SYS-E100-12T-E
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- COM Порт
- 4 COM порты: 2 RS232, 2 RS232/422/485, RS-485 поддерживается auto управление потоком
- Аудиоподсистема
- ALC 888S HD Аудио; 1 HD Аудио разъём; (Mic-в/Line-Out) [опционально]
- Видеовыходы
- Intel® Xe Graphics; 1 HDMI 2.0b (4K60Hz), 1 HDMI 1.4b
- Дополнительные интерфейсы
- 8-бит configurable GPIO через DB9
- Порты USB
- 3 USB 3.2 порты, 1 USB-C 3.2 порт, 4 USB 2.0 порты
- Разъёмы M.2
- Ключ: B-key, M-key, E-key; M.2 2242/3042/2280; B-key (1 USB 3.0/2.0, 1 SATA Gen3) с nano SIM holder; E-key (CNVi/PCI-E 3.0 x1/USB2) M.2 2242/2280; M-key (PCI-E 4.0 x4), NVMe поддержка
- Сетевые контроллеры
- Два 2.5GbE LAN с Intel® I225-IT
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E100-12T-E
- Бренд
- Supermicro
- Высота
- 1.73" (44mm) / 5.12" (130mm) - pkg.
- Глубина
- 5.94" (150mm) / 11" (279mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED и Жёсткий накопитель активность LED
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 4.5 lbs (2.04 kg)Масса нетто: 2.65 lbs (1.2 kg)
- Модель
- SYS-E100-12T-E
- Модель шасси
- CSE-E101-03
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Форм-фактор
- 3.5" SBC
- Ширина
- 7.68" (195mm) / 11.81" (300mm) - pkg.
Оперативная память
- Количество слотов DIMM
- до 64GB небуферизованная non-ECC SO-DIMM, DDR4-3200MHz, в 2 слотов DIMM
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 32GB, 16GB, 8GB, 4GB
- Тип памяти
- DDR4 до 3200MHz
Питание и охлаждение
- Блок питания: Блоки питания
- Lockable 12V DC 84W питание адаптер
- Вентиляторы
- Fan-less design
Процессорная подсистема
- Ограничения процессорной подсистемы
- версия BIOS 1.1 или новее требуется
- Процессоры и сокет
- 11th поколение Intel® Core™ i5-1145GRE процессор; Один сокет FCBGA-1449; Система-on-Микросхема; CPU TDP поддержка до 12/15/28W
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер; vPro; AMT
- Системная плата
- Super X12STN-E-WOHS
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- +12V ~ +24V DC Wide питание range вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; CPU тепловой защита поддержка для процессор защита
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; -30°C ~ 50°C (-22°F ~ 122°F) с 0.7 m/s воздух поток. The использование из industrial grade ширина-температура peripherals требуется до meet 50°C рабочий температура.; При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации); Operational Vibration, IEC 60068-2-64, 5 Grms, random, 5~500 Hz, 1hr/axis; Operational Shock, IEC 60068-2-27, 30G, half sine, 11ms
