Артикул: SYS-521AD-TN2
В наличии

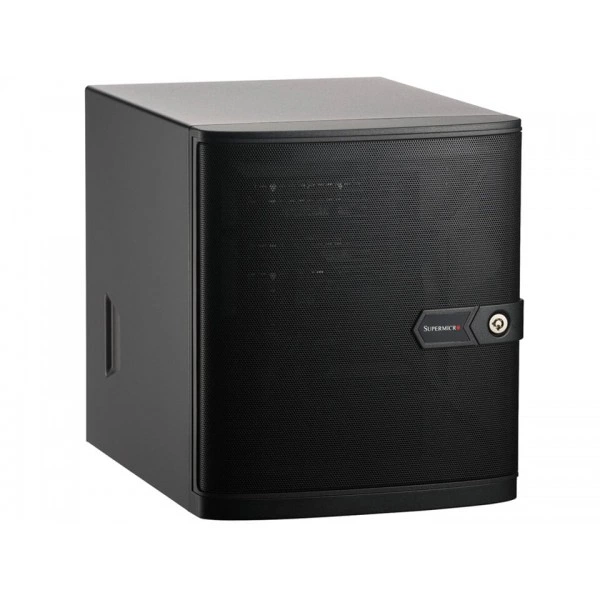

Встраиваемая система Supermicro SYS-521AD-TN2 Tower, DDR4, 1GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-521AD-TN2
Supermicro SYS-521AD-TN2 - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X13SAV-LVDS.
Поддержка памяти - Количество слотов: 2 слотов DIMM; Максимальная память (2DPC): до 64GB 3200MT/s non-ECC DDR4 SO-DIMM.
Напряжение памяти - 1.2V.
Интерфейсы SATA - SATA (6Gbps).
Сетевые интерфейсы - 1 RJ45 1GbE с Intel® I210-AT; 1 RJ45 2.5GbE с Intel® I225-LM.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
При подборе фиксируют точное исполнение SYS-521AD-TN2. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Технические особенности
- Системная плата: Super X13SAV-LVDS
- Поддержка памяти: Количество слотов: 2 слотов DIMM; Максимальная память (2DPC): до 64GB 3200MT/s non-ECC DDR4 SO-DIMM
- Напряжение памяти: 1.2V
- Интерфейсы SATA: SATA (6Gbps)
- Сетевые интерфейсы: 1 RJ45 1GbE с Intel® I210-AT; 1 RJ45 2.5GbE с Intel® I225-LM
- Тип BIOS: AMI 256MB SPI Flash
- Артикул: SYS-521AD-TN2
- Глубина: 11" (279.4 mm)
- Контроль вентиляторов: Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Порты: USB 3.0 Порт
- Высота: 9.45" (240.03 mm)
- Управление электропитанием: Управление питанием ACPI
- Разъёмы M.2: 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2280)
- Цвет: Чёрный
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-521AD-TN2 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro CSE-721TQ-350B2. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-521AD-LN2. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA-1700, DDR5. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SYS-E200-12D-4C. В спецификации альтернативного проекта ориентиром служат параметры: Mini-ITX, Intel® Xeon® процессор D-1718T. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Комплектация
При заказе согласуйте состав позиции SYS-521AD-TN2 вместе с монтажными принадлежностями для выбранной установки. Монтажные принадлежности подбирают по месту установки.
Технические характеристики SYS-521AD-TN2
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- Видеовыходы
- 1 HDMI® 2.0b порты; 1 HDMI® 1.4 порты; 2 порты
- Интерфейсы SATA
- SATA (6Gbps)
- Конфигурация PCIe
- По умолчанию; 1 PCIe 5.0 x16 LP слот
- Порты USB
- 2 порты (передний); 4 порты (задний)
- Разъёмы M.2
- 1 M.2 NVMe слот (E-key 2230)
- Сетевые интерфейсы
- 1 RJ45 1GbE с Intel® I210-AT; 1 RJ45 2.5GbE с Intel® I225-LM
- Сетевые порты LAN
- 1 RJ45 2.5 GbE LAN порт (Intel® I225-LM); 1 RJ45 1 GbE LAN порт (Intel® I210-AT)
Конструкция и монтаж
- Артикул
- SYS-521AD-TN2
- Бренд
- Supermicro
- Высота
- 9.45" (240.03 mm)
- Глубина
- 11" (279.4 mm)
- Индикаторы
- Вентилятор Отказ/Система Over Тепло LED; HDD активность LED; Сеть активность Индикаторы; Питание состояние LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса
- Масса брутто: 15 lbs (6.8 kg); Масса нетто: 13.5 lbs (6.12 kg)
- Масса упаковки
- 13.78" (H) x 12.4" (W) x 16.14" (D)
- Модель
- SYS-521AD-TN2
- Модель шасси
- CSE-721TQ-350B2
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Порты
- USB 3.0 Порт
- Форм-фактор
- Компактный Mini-Tower
- Цвет
- Чёрный
- Ширина
- 8.27" (210.06 mm)
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 2 слотов DIMM; Максимальная память (2DPC): до 64GB 3200MT/s non-ECC DDR4 SO-DIMM
Питание и охлаждение
- Вентиляторы
- до 1x 4-PIN PWM 12cm Вентилятор
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; Платформа Экологические требования Управление Интерфейс (PECI); Тепловой Управление для 4x 4-pin вентилятор разъёмы
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 4 отсеки: 4 передние с горячей заменой 3.5" SATA отсеков для накопителей
- Периферийные отсеки
- 1 slim DVD отсек (опционально)
- Разъёмы M.2
- 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2280)
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X13SAV-LVDS
- Тип BIOS
- AMI 256MB SPI Flash
- Управление электропитанием
- Управление питанием ACPI
- Функции BIOS
- ACPI 6.1; SMBIOS 3.0 или новее; PCI FW 3.0; UEFI 2.7; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Операционные системы
- RHEL 8.6, Windows 10
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 35°C (32°F до 95°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
