Артикул: SYS-110C-FHN4T
В наличии

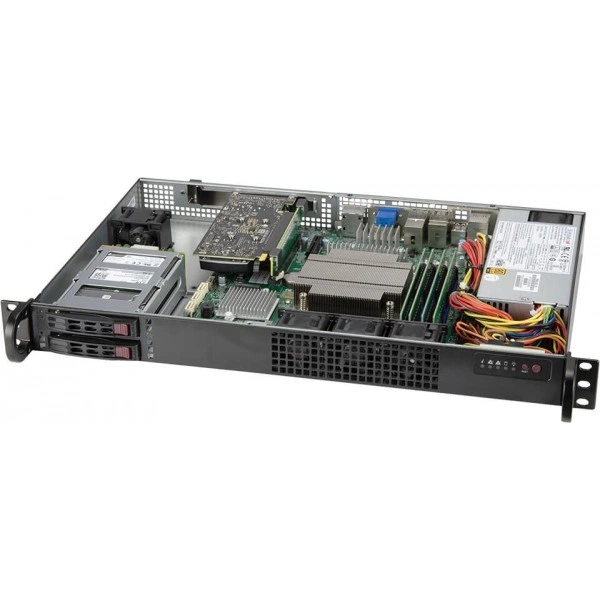

Встраиваемая система Supermicro SYS-110C-FHN4T 1U, LGA-1200, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-110C-FHN4T
Supermicro SYS-110C-FHN4T - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X12SCZ-TLN4F.
Процессоры и сокет - Один сокет H5 (LGA-1200); 10th/11th поколение Intel® Core™ i9/i7/i5/i3, Intel® Xeon® W-1200 процессоры.
Количество ядер - до 10C/20T; до 20MB кэш.
Ограничения процессорной подсистемы - Поддерживается 35W - 80W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 128GB 2933MT/s ECC DDR4 UDIMM.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
При подборе фиксируют точное исполнение SYS-110C-FHN4T. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Технические особенности
- Системная плата: Super X12SCZ-TLN4F
- Процессоры и сокет: Один сокет H5 (LGA-1200); 10th/11th поколение Intel® Core™ i9/i7/i5/i3, Intel® Xeon® W-1200 процессоры
- Количество ядер: до 10C/20T; до 20MB кэш
- Ограничения процессорной подсистемы: Поддерживается 35W - 80W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 128GB 2933MT/s ECC DDR4 UDIMM
- Аппаратные функции: Trusted Platform Module (TPM) 2.0
- Контроль вентиляторов: Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Масса: Масса брутто: 14.1 lbs (6.4 kg); Масса нетто: 10 lbs (4.54 kg)
- Операционные системы: RHEL 9.0, Windows 10
- Бренд: Supermicro
- Условия эксплуатации и требования: Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
- Поддержка DOM: 1 SuperDOM (Disk on Module) порт
- Сетевые порты LAN: 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GBASE-T LAN порты; 2 RJ45 1 GbE LAN порты
- Вентиляторы: до 4x 4-PIN PWM 40x28mm Вентилятор
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-110C-FHN4T подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-110P-FWTR, Supermicro SYS-110D-4C-FRAN8TP. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-110P-FWTR. В спецификации альтернативного проекта ориентиром служат параметры: LGA-4189, количество ядер: до 32C/64T; до 48MB кэш. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-110D-4C-FRAN8TP. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA-2579, 25GbE. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Комплектация
При заказе согласуйте состав позиции SYS-110C-FHN4T вместе с монтажными принадлежностями для выбранной установки. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики SYS-110C-FHN4T
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт; 1 DVI-D порт; 2 DisplayPort порты
- Интерфейсы SATA
- SATA (6Gbps); RAID 0/1 поддержка
- Конфигурация PCIe
- По умолчанию; 1 PCIe 3.0 x16 HHHL слот
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порт
- Порты USB
- 4 Тип-A порты
- Сетевые интерфейсы
- 2 RJ45 1GbE; 2 RJ45 10GBASE-T
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GBASE-T LAN порты; 2 RJ45 1 GbE LAN порты
Конструкция и монтаж
- Артикул
- SYS-110C-FHN4T
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Глубина
- 11.3" (287 mm)
- Масса
- Масса брутто: 14.1 lbs (6.4 kg); Масса нетто: 10 lbs (4.54 kg)
- Масса упаковки
- 6.1" (H) x 25.4" (W) x 19.8" (D)
- Модель
- SYS-110C-FHN4T
- Модель шасси
- CSE-510FT-203B
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 128GB 2933MT/s ECC DDR4 UDIMM
Питание и охлаждение
- Вентиляторы
- до 4x 4-PIN PWM 40x28mm Вентилятор
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- CPU тепловой защита поддержка, PEPI; Мониторинг для CPU и корпус окружающая среда
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 2 отсеки: 2 передние с горячей заменой 2.5" SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 NVMe/SATA слот (M-key 2280/22110)
Процессорная подсистема
- Количество ядер
- до 10C/20T; до 20MB кэш
- Ограничения процессорной подсистемы
- Поддерживается 35W - 80W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один сокет H5 (LGA-1200); 10th/11th поколение Intel® Core™ i9/i7/i5/i3, Intel® Xeon® W-1200 процессоры
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X12SCZ-TLN4F
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- RHEL 9.0, Windows 10
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
