Артикул: SYS-110A-24C-RN10SP
В наличии

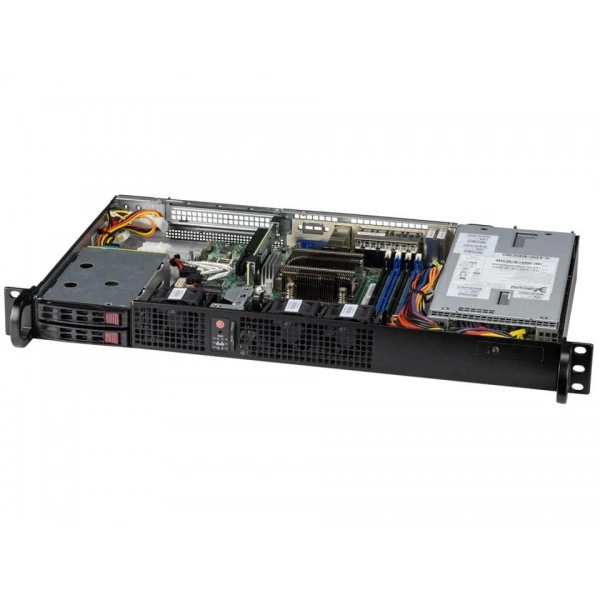

Встраиваемая система Supermicro SYS-110A-24C-RN10SP 1U, FCBGA-2106, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-110A-24C-RN10SP
Supermicro SYS-110A-24C-RN10SP - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super A3SSV-24C-SPLN10F.
Процессоры и сокет - Один FCBGA-2106; Intel® Atom® Snow Ridge P5362.
Ограничения процессорной подсистемы - Поддерживается до 83W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC DDR4 RDIMM.
Напряжение памяти - 1.2V.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
При подборе фиксируют точное исполнение SYS-110A-24C-RN10SP. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Технические особенности
- Системная плата: Super A3SSV-24C-SPLN10F
- Процессоры и сокет: Один FCBGA-2106; Intel® Atom® Snow Ridge P5362
- Ограничения процессорной подсистемы: Поддерживается до 83W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC DDR4 RDIMM
- Напряжение памяти: 1.2V
- Ширина: 17.2" (437 mm)
- Тип оборудования: Серверные системы
- Бренд: Supermicro
- Операционные системы: RHEL 9.0
- Условия эксплуатации и требования: Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
- Модель шасси: CSE-506TS-R000NP
- Форм-фактор: 1U
- Сетевые интерфейсы: 4 RJ45 1GBASE-T с Intel® I350-AM4; 4 RJ45 1GBASE-T с Marvell® 88E1543; 2 SFP28 25GbE с Intel® P5000 SoC
- Интерфейсы SATA: SATA (6Gbps)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-110A-24C-RN10SP подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-110D-4C-FRAN8TP, Supermicro SYS-110D-14C-FRDN8TP. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-110D-4C-FRAN8TP. При подборе для другой конфигурации полезно проверить такое исполнение: FCBGA-2579, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-110D-14C-FRDN8TP. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA-2579, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Комплектация
Для исполнения SYS-110A-24C-RN10SP заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Монтажные принадлежности подбирают по месту установки.
Технические характеристики SYS-110A-24C-RN10SP
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Интерфейсы SATA
- SATA (6Gbps)
- Конфигурация PCIe
- По умолчанию; 1 PCIe 3.0 x8 HHHL слот
- Порты USB
- 2 Тип-A порты
- Сетевые интерфейсы
- 4 RJ45 1GBASE-T с Intel® I350-AM4; 4 RJ45 1GBASE-T с Marvell® 88E1543; 2 SFP28 25GbE с Intel® P5000 SoC
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 SFP28 25 GbE LAN порты; 8 RJ45 1 GbE LAN порты
Конструкция и монтаж
- Артикул
- SYS-110A-24C-RN10SP
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Глубина
- 9.8" (249 mm)
- Индикаторы
- HDD Состояние; LAN1 активность; LAN2 активность; Питание состояние; Система информация
- Кнопки
- Питание On/Off; Сброс On/Off
- Масса
- Масса брутто: 12 lbs (5.44 kg); Масса нетто: 8 lbs (3.63 kg)
- Масса упаковки
- 6.1" (H) x 25.8" (W) x 18.3" (D)
- Модель
- SYS-110A-24C-RN10SP
- Модель шасси
- CSE-506TS-R000NP
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2933MT/s ECC DDR4 RDIMM
Питание и охлаждение
- Вентиляторы
- до 3x 4-PIN PWM 40x28mm Вентилятор
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- 3 вентиляторы с тахометр состояние мониторинг, Состояние мониторинг для скорость управление; Скорость вентилятора управление, Две зоны охлаждения; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль температуры
- CPU тепловой защита поддержка; Тепловой Управление для 3 Вентилятор Разъёмы
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 2 отсеки: 2 передние с горячей заменой 2.5" SAS/SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 SATA слот (M-key 2242/2280/22110; USB 2.0); 1 M.2 SATA слот (B-key 2242/2280/3042; USB 2.0); 1 M.2 SATA слот (E-key 2230; USB 2.0)
Процессорная подсистема
- Ограничения процессорной подсистемы
- Поддерживается до 83W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один FCBGA-2106; Intel® Atom® Snow Ridge P5362
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super A3SSV-24C-SPLN10F
- Тип BIOS
- AMI 32MB UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление; ATX Питание разъём; +12V Питание DC Вход; CPU тепловой защита поддержка для процессор защита
Условия эксплуатации
- Операционные системы
- RHEL 9.0
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
