Артикул: AS-E301-9D-8CN4
В наличии

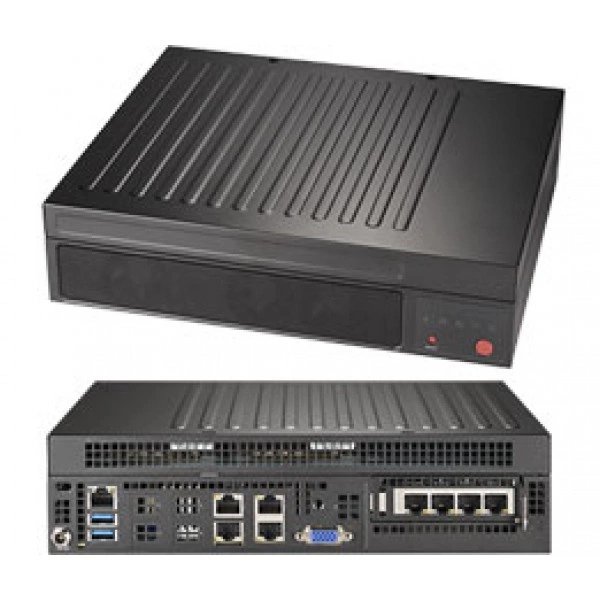

Встраиваемая система Supermicro AS-E301-9D-8CN4 5U, AMD EPYC™ 3251 SoC процессор, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro AS-E301-9D-8CN4
Supermicro AS-E301-9D-8CN4 - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super M11SDV-8C-LN4F.
Процессоры и сокет - Один AMD EPYC™ 3251 SoC процессор.
Количество ядер - 8 Core/16 Thread.
Количество слотов DIMM - 4 слотов DIMM; Поддерживается до 512GB Регистровая RCC DDR4 2666MHz SDRAM в 4 модули DIMM; 4-канал память bus.
Тип памяти - DDR4 2666 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
При подборе фиксируют точное исполнение AS-E301-9D-8CN4. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Технические особенности
- Системная плата: Super M11SDV-8C-LN4F
- Процессоры и сокет: Один AMD EPYC™ 3251 SoC процессор
- Количество ядер: 8 Core/16 Thread
- Количество слотов DIMM: 4 слотов DIMM; Поддерживается до 512GB Регистровая RCC DDR4 2666MHz SDRAM в 4 модули DIMM; 4-канал память bus
- Тип памяти: DDR4 2666 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM
- Порты USB: 2 USB 3.0 порты (задний)
- Тип оборудования: Серверные системы
- Бренд: Supermicro
- Внутренний: 2 Стационарный 2.5" отсек для накопителя монтажная планка, с поддержкой 15mm 2.5" Enterprise накопитель
- Условия эксплуатации и требования: Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
- Глубина: 8.9" (226mm) / 5.59" (142mm) - pkg.
- Высота: 2.6" (66mm) / 10.87" (276mm) - pkg.
- Объёмы модулей DIMM: 8GB, 16GB, 32GB, 64GB, 128GB
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро AS-E301-9D-8CN4 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Для прикладного оборудования определяют режим питания и внешние интерфейсы. Выбранную систему проверяют с реальными периферийными устройствами.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro FAN-0065L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E301-9D-8CN8TP. В спецификации альтернативного проекта ориентиром служат параметры: Компактный, Intel® Xeon® процессор D-2146NT. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-E300-9D-8CN8TP. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Компактный, Intel® Xeon® процессор D-2146NT. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Комплектация
При заказе согласуйте состав позиции AS-E301-9D-8CN4 вместе с монтажными принадлежностями для выбранной установки. Требуемые подключения согласуют вместе с оборудованием системы.
Технические характеристики AS-E301-9D-8CN4
Интерфейсы и расширение
- Вывод изображения
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2500 BMC
- Интерфейсы SATA
- SATA3 (6Gbps) порты через SoC контроллер; SoC контроллер для 4 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM 2.0 разъём
- Порты USB
- 2 USB 3.0 порты (задний)
- Сетевые контроллеры
- Четыре 1GbE с Intel I350-AM4
- Сетевые порты LAN
- 4x 1GbE LAN порты; 1 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 PCI-E 3.0 x16 AOC слот (LP); 1 M.2 PCI-E 3.0 x4, 2280, M Ключ
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа; Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- AS-E301-9D-8CN4
- Бренд
- Supermicro
- Высота
- 2.6" (66mm) / 10.87" (276mm) - pkg.
- Глубина
- 8.9" (226mm) / 5.59" (142mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 6.8 lbs (3.08 kg); Масса нетто: 4.93 lbs (2.24 kg)
- Модель
- AS-E301-9D-8CN4
- Модель шасси
- CSE-E301
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1.5U Компактный Box
- Ширина
- 10" (254mm) / 15" (381mm) - pkg.
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; Поддерживается до 512GB Регистровая RCC DDR4 2666MHz SDRAM в 4 модули DIMM; 4-канал память bus
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- 8GB, 16GB, 32GB, 64GB, 128GB
- Тип памяти
- DDR4 2666 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: Блоки питания
- Lockable 12V DC 150W питание адаптер
- Вентиляторы
- 2x 40x28mm 4-PIN PWM Вентиляторы; (FAN-0065L4, 13K RPM)
Подсистема хранения
- Внутренний
- 2 Стационарный 2.5" отсек для накопителя монтажная планка, с поддержкой 15mm 2.5" Enterprise накопитель
Процессорная подсистема
- Количество ядер
- 8 Core/16 Thread
- Процессоры и сокет
- Один AMD EPYC™ 3251 SoC процессор
Управление и совместимость
- Системная плата
- Super M11SDV-8C-LN4F
- Тип BIOS
- AMI 64Mb Flash EEPROM
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; ACPI 5.0; USB Клавиатура поддержка; SMBIOS 2.7.1; UEFI
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
