Артикул: SYS-E300-9D-8CN8TP
В наличии

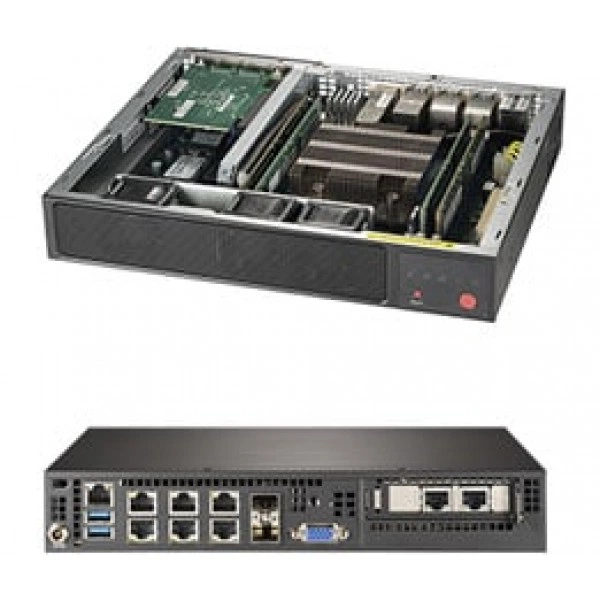

Встраиваемая система Supermicro SYS-E300-9D-8CN8TP Intel® Xeon® процессор D-2146NT, ECC DDR4, 1GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E300-9D-8CN8TP
Supermicro SYS-E300-9D-8CN8TP - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SDV-8C-TP8F.
Процессоры и сокет - Intel® Xeon® процессор D-2146NT,; CPU TDP поддержка 80W.
Ядра и кэш - 8 ядра, 16 Потоки.
Количество слотов DIMM - до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC DIMM; 4 слотов DIMM.
Тип памяти - 2666/2400/2133MHz ECC LRDIMM и ECC DIMM; Рабочий скорость до 2400MHz.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
При подборе фиксируют точное исполнение SYS-E300-9D-8CN8TP. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Технические особенности
- Системная плата: Super X11SDV-8C-TP8F
- Процессоры и сокет: Intel® Xeon® процессор D-2146NT,; CPU TDP поддержка 80W
- Ядра и кэш: 8 ядра, 16 Потоки
- Количество слотов DIMM: до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC DIMM; 4 слотов DIMM
- Тип памяти: 2666/2400/2133MHz ECC LRDIMM и ECC DIMM; Рабочий скорость до 2400MHz
- Соответствие RoHS: RoHS Соответствует
- Чипсет: Система on Микросхема
- Программные средства управления: Intel® Узел Manager; IPMI 2.0; KVM с выделенный LAN; NMI; SUM; SuperDoctor® 5; Сторожевой таймер
- Тип оборудования: Серверные системы
- Удалённое управление IPMI: Поддержка Интеллектуальный Платформа; Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Масса: Масса брутто: 7.5 lbs (3.4 kg); Масса нетто: 3.45 lbs (1.56 kg)
- Сетевые порты LAN: 2x 10G SFP+ порты; 2x 10GBase-T LAN порты; 4x 1GbE LAN порты; 1 Выделенный IPMI LAN порт
- Внутренний: 1 Стационарный 2.5" отсек для накопителя с монтажной планкой (when AOC area is not occupied)
- Высота: 1.7" (43mm) / 10.87" (276mm) - pkg.
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E300-9D-8CN8TP подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro AOC-SLG3-2M2-O, Supermicro AOC-SLG3-4E4R. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E300-9D-4CN8TP. Этот вариант рассматривают для проекта со следующими требованиями: Intel® Xeon® процессор D-2123IT, Компактный. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-E301-9D-8CN8TP. При подборе для другой конфигурации полезно проверить такое исполнение: DDR4, Компактный. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
Комплектация
В спецификации поставки для SYS-E300-9D-8CN8TP зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются AOC-SLG3-2M2-O, RSC-RR1U-E8, MCP-290-30002-0B, CSE-E300. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-E300-9D-8CN8TP
Интерфейсы и расширение
- Вывод изображения
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2500 BMC
- Интерфейсы SATA
- SATA3 (6Gbps) порты через SoC контроллер; SoC контроллер для 4 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM 2.0 разъём
- Порты USB
- 2 USB 3.0 порты (задний)
- Сетевые контроллеры
- Четыре 1GbE с Intel I350-AM4; Два 10GBase-T с Intel X557; Два 10G SFP+ через SoC
- Сетевые порты LAN
- 2x 10G SFP+ порты; 2x 10GBase-T LAN порты; 4x 1GbE LAN порты; 1 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 PCI-E 3.0 x8 слот
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа; Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E300-9D-8CN8TP
- Бренд
- Supermicro
- Высота
- 1.7" (43mm) / 10.87" (276mm) - pkg.
- Глубина
- 8.9" (226mm) / 5.59" (142mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 7.5 lbs (3.4 kg); Масса нетто: 3.45 lbs (1.56 kg)
- Модель
- SYS-E300-9D-8CN8TP
- Модель шасси
- CSE-E300
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Компактный
- Ширина
- 10.43" (264.8mm) / 15" (381mm) - pkg.
Оперативная память
- Количество слотов DIMM
- до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC DIMM; 4 слотов DIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- RDIMM: 4GB, 8GB, 16GB, 32GB, 64GB; LRDIMM: 16GB, 32GB, 64GB, 128GB
- Тип памяти
- 2666/2400/2133MHz ECC LRDIMM и ECC DIMM; Рабочий скорость до 2400MHz
Питание и охлаждение
- Блок питания: Блоки питания
- Питание DC Адаптер с PFC
- Вентиляторы
- 3x 40x28mm 4-PIN PWM Вентилятор
Подсистема хранения
- Внутренний
- 1 Стационарный 2.5" отсек для накопителя с монтажной планкой (when AOC area is not occupied)
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-2146NT,; CPU TDP поддержка 80W
- Ядра и кэш
- 8 ядра, 16 Потоки
Управление и совместимость
- Контроль вентиляторов
- Вентиляторы с тахометр состояние мониторинг; Состояние контроль для скорость управление; Низкий шум вентилятор скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Программные средства управления
- Intel® Узел Manager; IPMI 2.0; KVM с выделенный LAN; NMI; SUM; SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super X11SDV-8C-TP8F
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
- Управление электропитанием
- Управление питанием ACPI; +12V Питание DC Вход; Управление из питание-on для восстановление от AC питание потеря; CPU тепловой защита поддержка для процессор защита; M.2 NGFF разъём, Узел Manager Поддержка, SDDC, Система уровень управление, UID, WOL
- Функции BIOS
- PCI 3.0; ACPI 5.0; USB Клавиатура поддержка; Аппаратные функции BIOS Virus защита; SMBIOS 2.8; UEFI 2.4; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C до 35°C (32°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
