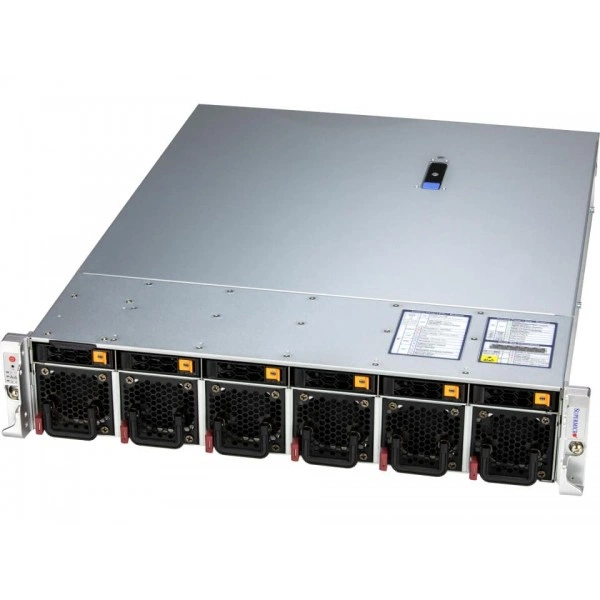

Встраиваемая система Supermicro AS-2115HE-TNR 2U, AMD EPYC™ 9005/9004 серия, ECC DDR5

Интерфейсы и расширение

Видеовыходы

1 VGA порт

Конфигурация PCIe

Опция A*; 2 PCIe 5.0 x16 (в x16) AIOM слоты (OCP 3.0 совместимый)3 PCIe 5.0 x16 (в x16) FHFL слоты 2 PCIe 4.0 x8 (в x16) FHFL слоты; Опция B*; 2 PCIe 5.0 x16 (в x16) AIOM слоты (OCP 3.0 совместимый)3 PCIe 5.0 x16 (в x16) FHFL слоты 1 PCIe 4.0 x16 (в x16) FHFL слот; Опция C; 2 PCIe 5.0 x16 (в x16) AIOM слоты (OCP 3.0 совместимый)5 PCIe 5.0 x8 (в x16) FHFL слоты 3 PCIe 4.0 x8 (в x16) FHFL слоты; (*Требуется дополнительные компоненты)

Максимальное число ускорителей

до 3 двухслотовое исполнение или 4 однослотовое исполнение Ускорители GPU

Поддержка TPM

1 TPM разъём

Порты USB

2 USB 3.0 Тип-A порты (Передний)

Разъёмы M.2

1 M.2 PCIe 3.0 x4 слот (M-key 22110(по умолчанию)/2280); 1 M.2 PCIe 3.0 x2 слот (M-key 22110(по умолчанию)/2280)

Сетевые интерфейсы

Via AIOM

Сетевые порты LAN

1 RJ45 1 GbE Выделенный BMC LAN порт

Слоты PCI

8 PCI 5V 32-бит слоты

Соединение CPU и GPU

PCIe Gen5 x16

Соединение GPU

PCIe

Конструкция и монтаж

Артикул

AS-2115HE-TNR

Бренд

Supermicro

Высота

3.5" (88.9 mm)

Глубина

22.6" (574 mm)

Индикаторы

HDD активность LED; LAN1 активность; LAN2 активность; Отказ питания; Питание состояние LED; Система информация

Кнопки

Питание On/Off; UID кнопка

Масса

Масса брутто: 47.4 lbs (21.5 kg); Масса нетто: 34.4 lbs (15.6 kg)

Масса упаковки

9.7" (H) x 23.5" (W) x 36.9" (D)

Модель

AS-2115HE-TNR

Модель шасси

CSE-HE211-R000NFP-A

Назначение изделия

Используется как вычислительный узел в составе прикладного оборудования

Тип оборудования

Серверные системы

Форм-фактор

2U Стоечный

Цвет

Серебристый

Ширина

17.2" (436.88 mm)

Оперативная память

Напряжение памяти

1.1V

Поддержка памяти

Количество слотов: 24 слотов DIMM/12 Каналы; Максимальная память (1DPC): до 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC™ 9005 серия процессор); Максимальная память (2DPC): до 6TB 4400MT/s ECC DDR5 RDIMM (AMD EPYC™ 9005 серия процессор); Максимальная память (1DPC): до 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC™ 9004 серия процессор); Максимальная память (2DPC): до 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC™ 9004 серия процессор)

Питание и охлаждение

Вентиляторы

до 6x 6cm для высокой нагрузки вентиляторы с оптимальный вентилятор скорость управление

Воздушный кожух

1 Воздушный кожух

Контроль вентиляторов

Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление

Контроль напряжений

Система температура, Память температура, CPU температура, 3.3V дежурный режим, +5V дежурный режим, +5V, +3.3V, +12V, CPU тепловой защита поддержка

Контроль температуры

Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы

Подсистема хранения

Конфигурация дисковых отсеков

По умолчанию: Всего 6 отсеки: 6 задние с горячей заменой 2.5" PCIe 5.0 x4 NVMe отсеков для накопителей

Разъёмы M.2

1 M.2 PCIe 3.0 x4 NVMe слот (M-key 22110(по умолчанию)/2280); 1 M.2 PCIe 3.0 x2 NVMe слот (M-key 22110(по умолчанию)/2280)

Процессорная подсистема

Количество ядер

до 192C/384T

Ограничения процессорной подсистемы

Поддерживается до 400W TDP Процессоры *; *Воздушное охлаждение Процессоры с TDP свыше 400W только поддерживается при определённых условиях.

Процессоры и сокет

Один процессоры; AMD EPYC™ 9005/9004 серия процессоры

Управление и совместимость

Аппаратные функции

Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует

Программные средства управления

SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); OOB Управление Упаковка (SFT-OOB-LIC ); SuperServer Automation Assistant (SAA)

Системная плата

Super H13SSH-E

Тип BIOS

AMI 32MB SPI Flash EEPROM

Управление электропитанием

Управление питанием ACPI; Управление включением при восстановлении питания AC; Питание кнопка override mechanism

Функции

Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации

Функции BIOS

ACPI 6.4; Plug and Play (PnP); SMBIOS 3.5 или новее; UEFI 2.8; USB Клавиатура поддержка

Условия эксплуатации

Переработка и экологические требования

Return Сервер-End из Life Product

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура: 10°C до 30°C (50°F до 86°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
