Артикул: SYS-F628R3-RC1B+
В наличии

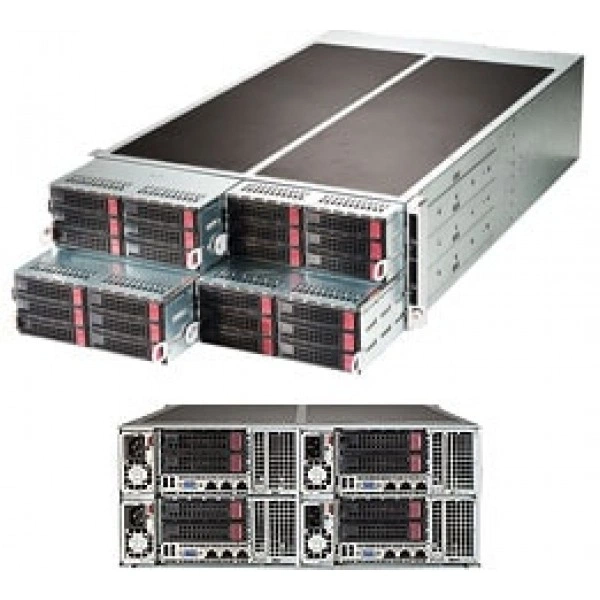

Сервер Supermicro SYS-F628R3-RC1B+ 4U, LGA 2011, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro SYS-F628R3-RC1B+
Supermicro SYS-F628R3-RC1B+ - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super X10DRFR-N.
Процессоры и сокет - Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011).
Ядра и кэш - до 22 ядра† / до 55MB† кэш.
Системная шина - QPI до 9.6 GT/s.
Ограничения процессорной подсистемы - † версия BIOS 2.0 или новее требуется; *.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
При подборе фиксируют точное исполнение SYS-F628R3-RC1B+. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Технические особенности
- Системная плата: Super X10DRFR-N
- Процессоры и сокет: Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011)
- Ядра и кэш: до 22 ядра† / до 55MB† кэш
- Системная шина: QPI до 9.6 GT/s
- Ограничения процессорной подсистемы: † версия BIOS 2.0 или новее требуется; *
- Кнопки: Питание On/Off кнопка; UID кнопка
- Объёмы модулей DIMM: RDIMM:; 64GB, 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB; 3DS LRDIMM: 128GB
- Модель шасси: CSE-F424AS-R1K28BP
- Масса: Масса нетто: 105 lbs (47.63 kg); Масса брутто: 150 lbs (68.04 kg)
- Блок питания: DC Выход: 1000W: +12V/83A; +5Vsb/4A; 1280W: +12V/106.7A, +5Vsb/4A
- Опционально Компоненты List: * Required для certain конфигурации.
- Высота: 6.96" (177mm)
- Напряжение памяти: 1.2 V
- Дисковая объединительная плата: 1 SAS/SATA объединительная плата; 1 SAS/SATA/NVMe hybrid (2 слоты)
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-F628R3-RC1B+ подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 1280W PWS-1K28P-SQ, Supermicro c371024. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-F618R2-RC1+. Для сопоставления аппаратных возможностей можно рассмотреть вариант: до 2000W, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-F618R2-RC1PT+. Для сопоставления аппаратных возможностей можно рассмотреть вариант: до 2000W, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Комплектация
При подборе SYS-F628R3-RC1B+ согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются SFT-OOB-LIC, SFT-DCMS-Single, MCP-120-42405-0N, BPN-ADP-2UPWR-O-P. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-F628R3-RC1B+
Интерфейсы и расширение
- Видеовыход VGA на узел
- 1 VGA порт
- Графическая подсистема
- ASPEED AST2400 BMC
- Интерфейсы SAS
- SAS 3.0 (12Gbps) через Broadcom 3108; HW RAID 0, 1, 5, 6, 10, 50, 60
- Интерфейсы SAS на узел
- 8 SAS3 (12Gbps) порты
- Интерфейсы SATA
- SATA 3.0 (6Gbps) w/ RAID 0, 1, 5, 10
- Порты USB на узел
- 2 USB 3.0 порты
- Сетевые контроллеры
- Intel® i350-AM2 Два Порт Gigabit Ethernet; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты LAN на узел
- 2 RJ45 Gigabit Ethernet LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe на узел
- 1 PCI-E 3.0 x16 (LP) + 1 Micro LP; MicroLP Адаптер Matrix (Сетевые подключения опции)
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2400 BMC
- Чипсет
- Intel® C612 чипсет
Конструкция и монтаж
- Артикул
- SYS-F628R3-RC1B+
- Бренд
- Supermicro
- Высота
- 6.96" (177mm)
- Глубина
- 29" (737mm)
- Дисковая объединительная плата
- 1 SAS/SATA объединительная плата; 1 SAS/SATA/NVMe hybrid (2 слоты)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание состояние LED; Жёсткий накопитель активность LED; 2 Сеть активность Индикаторы; Информация LED (UID, Вентилятор failure, Перегрев)
- Кнопки
- Питание On/Off кнопка; UID кнопка
- Масса
- Масса нетто: 105 lbs (47.63 kg); Масса брутто: 150 lbs (68.04 kg)
- Масса упаковки
- 28.3" (W) x 15.0" (H) x 42.4" (D)
- Модель
- SYS-F628R3-RC1B+
- Модель шасси
- CSE-F424AS-R1K28BP
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Опционально Компоненты List
- * Required для certain конфигурации.
- Тип оборудования
- Серверные системы
- Форм-фактор
- 4U Стоечный
- Ширина
- 17.63" (448mm)
Оперативная память
- Количество слотов DIMM
- 16x 288-pin DDR4 слотов DIMM; до 2TB† ECC 3DS LRDIMM, 1TB ECC RDIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- RDIMM:; 64GB, 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB; 3DS LRDIMM: 128GB
- Тип памяти
- 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит
Питание и охлаждение
- Блок питания: AC Вход
- 1000W Выход @ 100-140V, 8-12A, 50-60Hz; 1280W Выход @ 180-240V, 6-8A, 50-60Hz
- Блок питания: DC Выход
- 1000W: +12V/83A; +5Vsb/4A; 1280W: +12V/106.7A, +5Vsb/4A
- Блок питания: Блоки питания
- 1280W Резервируемое Высокий-efficiency Digital Блоки питания w/ PMBus 1.2
- Блок питания: Сертификация
- Platinum Сертифицированный; [ Проверка Отчёт ]
- Вентиляторы на узел
- 2x 8cm 11k RPM middle вентиляторы
Подсистема хранения
- горячая замена на узел
- (6+2) 3.5" горячая замена SAS3 HDD лотки; 8 SAS3 или 6x SAS3 + 2 NVMe (опционально); Примечание: NVMe поддержка требуется 2 Процессоры установлен
Процессорная подсистема
- Ограничения процессорной подсистемы
- † версия BIOS 2.0 или новее требуется; *
- Процессоры и сокет
- Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011)
- Системная шина
- QPI до 9.6 GT/s
- Ядра и кэш
- до 22 ядра† / до 55MB† кэш
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер; NMI; IPMI 2.0; SUM и SSM
- Системная плата
- Super X10DRFR-N
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI / APM Управление питанием; Включение питания режим для AC питание восстановление
- Функции BIOS
- Plug and Play (PnP); APM 1.2; PCI 2.2; ACPI 1.0 / 2.0; USB Клавиатура поддержка; SMBIOS 2.3; UEFI
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
