Артикул: SYS-8016B-TLF
В наличии

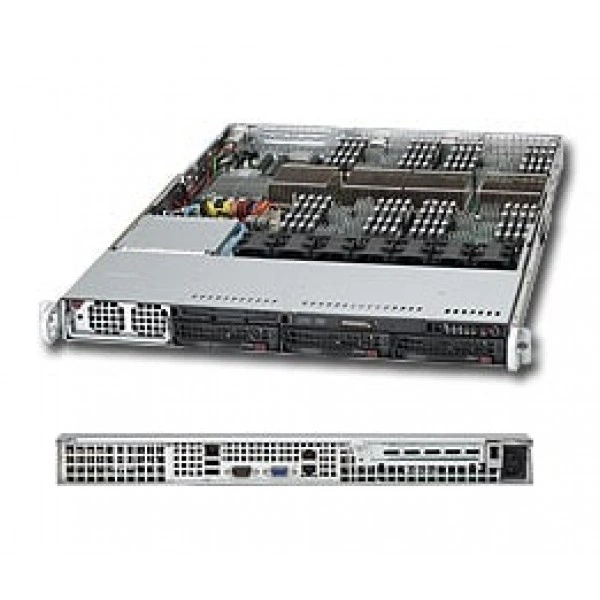

Сервер Supermicro SYS-8016B-TLF 1U, Intel® Xeon® процессоры 7500 серия (8-core, codename, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro SYS-8016B-TLF
Supermicro SYS-8016B-TLF - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super X8QBE-LF.
QPI - до 6.4 GT/s.
Количество слотов DIMM - 32x 240-pin слотов DIMM Поддерживается до 1TB DDR3 ECC Регистровая память при 1066/978/800MHz скорость Память Mirroring поддерживается.
Тип памяти - 1333* / 1066 / 800MHz ECC Регистровая DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM - 1GB, 2GB, 4GB, 8GB, 16GB.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
При подборе фиксируют точное исполнение SYS-8016B-TLF. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
Технические особенности
- Системная плата: Super X8QBE-LF
- Процессоры и сокет: Четыре 1567-pin LGA Разъёмы Поддерживается до четыре Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже: Intel® Xeon® процессоры 7500 серия (8-core, codename Nehalem-EX) и new поколение Intel® Xeon® процессоры E7-4800 семейство (10-core, codename Westmere-EX) - 105W
- QPI: до 6.4 GT/s
- Количество слотов DIMM: 32x 240-pin слотов DIMM Поддерживается до 1TB DDR3 ECC Регистровая память при 1066/978/800MHz скорость Память Mirroring поддерживается
- Тип памяти: 1333* / 1066 / 800MHz ECC Регистровая DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Блок питания: DC Выход +5V дежурный режим: 4 Amp
- Модель шасси: CSE-818A-1400LPB
- Порты USB: 2x USB задний порты 2x USB внутренний разъёмы (3 порты) Всего 5 USB 2.0 Соответствует
- Чипсет: Intel® 7500 (Boxboro-EX) чипсет ICH10R
- Тип оборудования: Серверные системы
- Напряжение памяти: 1.5 V, 1.35V**
- Удалённое управление IPMI: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC
- Бренд: Supermicro
- Видеовыход VGA: 1x VGA Порт
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-8016B-TLF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Для инфраструктурного проекта оценивают размещение и схему подключений. Состав оборудования согласуют с условиями площадки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0420L, Supermicro CSE-818A-1400LPB. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-1017GR-TF. При подборе для другой конфигурации полезно проверить такое исполнение: LGA 2011, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-1017GR-TF-FM109. Этот вариант рассматривают для проекта со следующими требованиями: LGA 2011, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Комплектация
Для исполнения SYS-8016B-TLF заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CBL-0420L, CSE-PT40L-B, MCP-220-83601-0B, MCP-290-00036-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-8016B-TLF
Интерфейсы и расширение
- Видеовыход VGA
- 1x VGA Порт
- Графическая подсистема
- Matrox G200eW 16 MB DDR2
- Интерфейсы SATA
- Intel ICH10R SATA 3.0Gbps Контроллер RAID 0, 1, 5 поддержка (Windows) RAID 0, 1 поддержка (Linux)
- Контроллер Super I/O
- Winbond 83527HB микросхема
- Порты USB
- 2x USB задний порты 2x USB внутренний разъёмы (3 порты) Всего 5 USB 2.0 Соответствует
- Последовательные порты и разъёмы
- 1 Быстрый UART 16550 последовательный порт 1 Быстрый UART 16550 последовательный разъём
- Сетевые контроллеры
- Intel® 82576 Два-Порт Gigabit Ethernet Controllers Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты LAN
- 2x RJ45 LAN порты 1x выделенный LAN порт для IPMI
- Слоты PCIe
- 1x PCI-E 2.0 x16 Низкопрофильное исполнение слот
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC
- Чипсет
- Intel® 7500 (Boxboro-EX) чипсет ICH10R
Конструкция и монтаж
- Артикул
- SYS-8016B-TLF
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 27.75" (705mm)
- Дисковая объединительная плата
- SAS/SATA HDD Объединительная плата; (SAS поддержка требуется опционально SAS контроллер)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева
- Кнопки
- Питание On/Off кнопка Система Сброс кнопка
- Масса
- Gross: 48.5 lbs / Net: 27 lbs
- Модель
- SYS-8016B-TLF
- Модель шасси
- CSE-818A-1400LPB
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Количество слотов DIMM
- 32x 240-pin слотов DIMM Поддерживается до 1TB DDR3 ECC Регистровая память при 1066/978/800MHz скорость Память Mirroring поддерживается
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)
- Напряжение памяти
- 1.5 V, 1.35V**
- Объёмы модулей DIMM
- 1GB, 2GB, 4GB, 8GB, 16GB
- Тип памяти
- 1333* / 1066 / 800MHz ECC Регистровая DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: AC Вход
- 1200W: 100 - 140V, 50 - 60Hz, 10.5 - 14.7 Amp 1400W: 180 - 240V, 50 - 60Hz, 7.2 - 9.5 Amp
- Блок питания: DC Выход +12V
- 100 Amp @ 100-140V 117 Amp @ 180-240V
- Блок питания: DC Выход +5V дежурный режим
- 4 Amp
- Блок питания: Блоки питания
- 1400W высокий-efficiency блок питания с PMBus
- Блок питания: Сертификация
- Gold Сертифицированный; [ Проверка Отчёт ]
- Вентиляторы
- 7x 4cm высокая нагрузка-нагрузка счётчик-rotating вентиляторы с оптимальный вентилятор скорость управление
- Воздушный кожух
- 1x Воздушный кожух
- Дополнительные функции
- Корпус вскрытие контроль
- Контроль вентиляторов
- 10x 4-pin вентилятор разъёмы с тахометр состояние мониторинг Низкий шум вентилятор скорость управление режим
- Контроль температуры
- Мониторинг для CPU и система окружающая среда Тепловой Управление для 10x вентилятор разъёмы
- Процессоры и сокет
- Контроль для CPU ядра, +1.2V, 1.5V, +3.3V, +12V, (+3V, 1.0V, 1.2V, 1.8V, 1.1V) Дежурный режим, VBAT, Память, Чипсет Напряжения. 4-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.6V-1.35V
Подсистема хранения
- DVD-ROM
- Slim 8x DVD, 24x CD-ROM (Опционально)
- горячая замена
- 3x 3.5" горячая замена накопители поддерживается
Процессорная подсистема
- QPI
- до 6.4 GT/s
- Процессоры и сокет
- Четыре 1567-pin LGA Разъёмы Поддерживается до четыре Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже: Intel® Xeon® процессоры 7500 серия (8-core, codename Nehalem-EX) и new поколение Intel® Xeon® процессоры E7-4800 семейство (10-core, codename Westmere-EX) - 105W
Управление и совместимость
- Системная плата
- Super X8QBE-LF
- Тип BIOS
- 32Mb SPI Flash EEPROM с AMI® BIOS
- Функции BIOS
- Plug and Play (PnP) PCI 2.2 ACPI до 3.0 USB Клавиатура поддержка
Условия эксплуатации
- Условия эксплуатации и требования
- Рабочая температура: 10° до 35° C (50° до 95°F) При хранении Температура: -40° до 70° C (-40° до 158° F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
