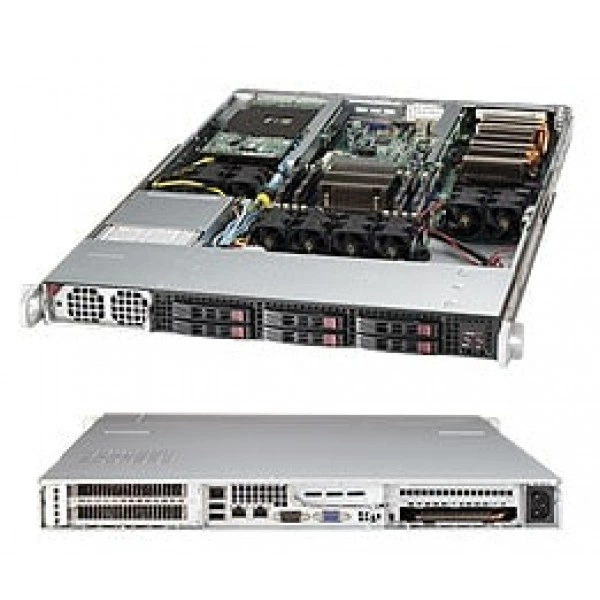

Сервер Supermicro SYS-1017GR-TF 1U, LGA 2011, ECC DDR3

Интерфейсы и расширение

Видеовыходы

1 VGA Разъём

Графическая подсистема

Matrox G200eW

Интерфейсы SATA

Intel ICH10R SATA 3.0Gbps Контроллер RAID 0, 1, 5, 10 поддержка; 2 SATA 3.0 порты (6Gbps) 4 SATA 2.0 порты (3Gbps)

Клавиатура и мышь

1 PS/2 Клавиатура/Мышь порт

Контроллер Super I/O

Nuvoton W83527

Поддержка DOM

1 DOM (Disk on Module) разъём питания

Порты USB

6 USB 2.0 порты всего; (2 задний + 4 через разъёмы)

Последовательный порт

1 Последовательный разъём

Сетевые контроллеры

Intel® i350 Два Порт Gigabit Ethernet Виртуальный Машина Устройство Очереди снижение I/O накладные расходы Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход

Сетевые порты LAN

2 RJ45 Gigabit Ethernet LAN порты 1 RJ45 Выделенный IPMI LAN порт

Слоты PCIe

2x PCI-E 3.0 x16 слоты; (поддержка GPU/Xeon Phi платы) 1x PCI-E 3.0 x8 слот для I.B. плата AOC Совместимость Matrix

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC

Чипсет

Intel® C602 Чипсет

Конструкция и монтаж

Артикул

SYS-1017GR-TF

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

28.5" (724mm)

Индикаторы

Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева / Вентилятор fail LED /; UID LED

Кнопки

Питание On/Off кнопка Система Сброс кнопка

Масса брутто

41.4 lbs (18.8 kg)

Модель

SYS-1017GR-TF

Модель шасси

CSE-118G-1K43B

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Цвет

Чёрный

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

8x 240-pin DDR3 слотов DIMM до 512GB DDR3 ECC LRDIMM до 256GB DDR3 ECC Регистровая память (RDIMM)

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки; (с использованием ECC память)

Напряжение памяти

1.5 V, 1.35 V

Объёмы модулей DIMM

32GB, 16GB, 8GB, 4GB, 2GB, 1GB

Тип памяти

1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: Блоки питания

1400W Высокий-efficiency AC блок питания с Digital Коммутация Управление & PMBus 1.2

Блок питания: Входное напряжение AC

1200W: 100-140 V, 14.7-10.5A, 50-60 Hz 1400W: 180-240 V, 10.5-8.0A, 50-60 Hz

Блок питания: Дежурная линия +5V

6 Amp

Блок питания: Линия +12V

100 Amp/115 Vac 117 Amp/230 Vac

Блок питания: С Питание Distributor

+5V: 14 Amp

Блок питания: Сертификация

Platinum Сертифицированный

Вентиляторы

8x счётчик-rotating вентиляторы с оптимальный вентилятор скорость управление

Дополнительные функции

SDDC Поддержка

Индикаторы

Отказ питания / Индикатор перегрева Suspend-состояние Индикатор LED UID LED

Контроль вентиляторов

Всего из восемь 4-pin PWM вентиляторы 8x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 8x Вентилятор Разъёмы PSU I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI

Процессоры и сокет

Контроль для CPU ядра,+1.5V, +3.3V, +5V, +12V, +5 Дежурный режим, +3.3 Дежурный режим, VBAT, Память Напряжения. CPU Core 5-Фаза-коммутация напряжение регулятор

Подсистема хранения

горячая замена

6x 2.5" горячая замена отсеков для накопителей

Процессорная подсистема

кэш

до 30MB

Ограничения процессорной подсистемы

† версия BIOS 3.0 или новее требуется

Процессоры и сокет

Один сокет R (LGA 2011) Intel® Xeon® процессор E5-2600; и E5-2600 v2 семейство†; (до 12 ядра и до 130W)

Системная шина

QPI до 8 GT/s

Управление и совместимость

Системная плата

Super X9SRG-F

Тип BIOS

64Mb SPI Flash EEPROM с AMI® BIOS

Функции BIOS

Plug and Play (PnP) APM 1.2 DMI 2.3 PCI 2.2 ACPI 1.0 / 2.0 USB Клавиатура поддержка Аппаратные функции BIOS Virus защита SMBIOS 2.3UEFI Пробуждение по часам реального времени RTC

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 35°C (50°F до 95°F) При хранении Температура:; -40°C до 70°C (-40°F до 158°F) Рабочая относительная влажность:; 8% до 90% (без конденсации) При хранении Относительная влажность:; 5% до 95% (без конденсации)
