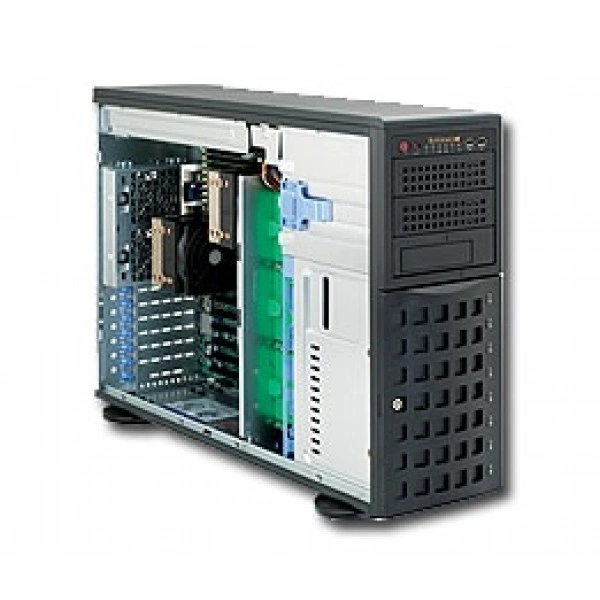

Сервер Supermicro SYS-7046A-HR+ 4U/Tower, DDR3, до 1400W

Интерфейсы и расширение

IDE

Один EIDE канал поддерживается до два UDMA IDE устройства (IDE-M, IDE-S) включая CF(Компактный Flash) Плата Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100

IEEE 1394a

2 IEEE 1394a порты (1x разъём)

Аудиоподсистема

Realtek ALC883 7.1 HD аудио

Интерфейс дисковода

1 Дисковод контроллер; 1.44 MB

Интерфейсы SATA

Intel ICH10R SATA 3.0Gbps Контроллер RAID 0, 1, 5, 10 поддержка; 6 Последовательный ATA порты 6 SATA hard накопители поддерживается

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83827HF микросхема

Порты USB

6 USB задний порты 2 USB на плате 2 USB внутренний разъёмы (4 порты) Всего 12 USB 2.0 Соответствует

Последовательные порты и разъёмы

1 Быстрый UART 16550 последовательный порт 1 Быстрый UART 16550 последовательный разъём (Опция)

Сетевые контроллеры

Intel® 82576 Два-Порт Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход Intel® I/OAT 3 поддержка для быстрых, масштабируемых и надёжных сетевых подключений VMDq поддержка для better performance из виртуализация

Сетевые порты LAN

2 RJ45 LAN порты

Слоты PCIe

2 (x16) PCI-E 2.0 слоты 4 (x8) PCI-E 2.0 слоты (1 в x16 слот) 1 (x4) PCI-E слот

Чипсет

Intel® 5520 (Tylersburg) чипсет ICH10R +2x IOH-36D

Конструкция и монтаж

Артикул

SYS-7046A-HR+

Бренд

Supermicro

Высота

17.2" (437mm)

Глубина

25.5" (648mm)

Доступный Colors

Чёрный

Индикаторы

Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Перегрев / Вентилятор Отказ LED Отказ питания LED

Кнопки

Питание On/Off кнопка Система Сброс кнопка

Масса брутто

63 lbs (28.6kg)

Модель

SYS-7046A-HR+

Модель шасси

CSE-745TQ-R1400B

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Объединительная плата SAS/SATA

SAS / SATA Объединительная плата w/ Блейд-корзина Управление

Порты

2x USB Порты

Тип оборудования

Серверные системы

Форм-фактор

4U Rackmountable / Tower Опционально Стоечный Kit (CSE-PT26)

Ширина

7.0" (178mm)

Оперативная память

Количество слотов DIMM

18x 240-pin слотов DIMM Поддерживается до 288GB 1333 / 1066 / 800MHz DDR3 ECC Регистровая память Поддерживается до 48GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC Небуферизованная память Память Mirroring поддерживается

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)

Напряжение памяти

1.5 V / 1.35V

Объёмы модулей DIMM

1GB, 2GB, 4GB, 8GB, 16GB

Примечание:

This плата does not поддержка LRDIMM память.

Тип памяти

1333 / 1066 / 800MHz ECC Регистровая / ECC или Non ECC Небуферизованная DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: AC Вход

1100W Выход @ 100-140V, 13.5-9.5A, 50-60Hz 1400W Выход @ 180-240V, 9.5-7.0A, 50-60Hz

Блок питания: DC Выход

1100W: +12V/92A; +5Vsb/4A 1400W: +12V/116A; +5Vsb/4A

Блок питания: Блоки питания

1400W высокий-efficiency (1+1) резервируемое блок питания с PMBus

Блок питания: С Distributor

+5V: 30 Amp +3.3V: 24 Amp -12V: 0.6 Amp

Блок питания: Сертификация

Gold Сертифицированный; [ Проверка Отчёт ]

Вентиляторы

3x 5000 RPM с горячей заменой Охлаждение Вентиляторы 2x 5000 RPM с горячей заменой Задний Вытяжной вентилятор

Дополнительные функции

Корпус вскрытие контроль Корпус вскрытие разъём

Контроль вентиляторов

Всего из восемь вентилятор разъёмы с поддержкой до 8 вентиляторы Восемь 4-pin вентилятор разъёмы 8x вентиляторы с тахометр состояние мониторинг Поддержка 3-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление (4-pin вентилятор только)

Контроль температуры

Мониторинг для CPU и корпус окружающая среда Тепловой Управление для 8x вентилятор разъёмы PECI

Процессоры и сокет

Контроль для CPU ядра, +1.8V, +3.3V, +5V, +12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, Память, Чипсет Напряжения. 6-Фаза-коммутация напряжение регулятор

Подсистема хранения

Peripheral отсек(s)

3x 5.25" Peripheral дисковый отсек

горячая замена

8x горячая замена Отсеки для накопителей Поддерживается до 6x SATA Жёсткий накопители

Процессорная подсистема

QPI

до 6.4 GT/s

Процессоры и сокет

Два 1366-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже: Intel®; Xeon®процессор 5600 серия (Westmere) Intel®; Xeon®процессор 5500 серия (Nehalem-EP)

Управление и совместимость

Системная плата

Super X8DAH+

Тип BIOS

32Mb SPI Flash EEPROM с AMI® BIOS

Функции BIOS

Plug and Play (PnP) PCI 2.2 ACPI до 3.0 USB Клавиатура поддержка

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
