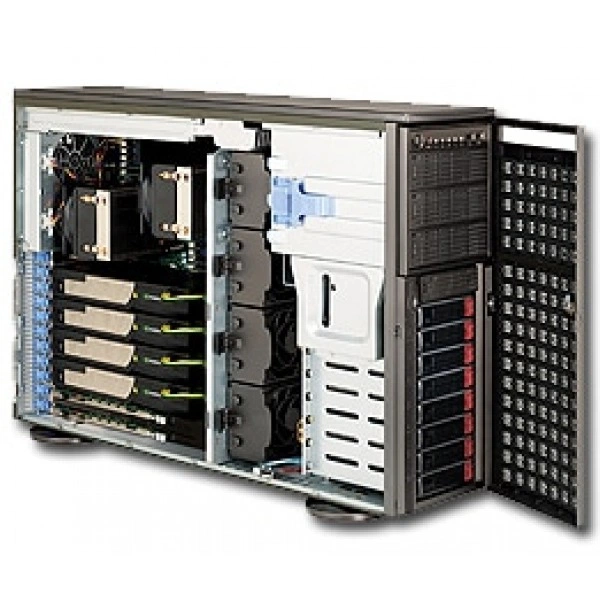

Сервер Supermicro SYS-7046GT-TRF-TC4 4U/Tower, DDR3, до 1400W

Интерфейсы и расширение

Видеовыход VGA

1x VGA Порт

Графическая подсистема

Matrox G200eW

Интерфейсы SATA

Intel ICH10R SATA 3.0Gbps Контроллер RAID 0, 1, 5, 10 поддержка; Шесть Последовательный ATA порты Шесть SATA hard накопители поддерживается

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83827HF микросхема

Порты USB

4x USB задний порты 2x USB на плате 1x USB внутренний разъём - 2 порты Всего 8 USB 2.0 Соответствует

Последовательные порты и разъёмы

1 Быстрый UART 16550 последовательный порт 1 Быстрый UART 16550 последовательный разъём (Опция)

Сетевые контроллеры

Intel® Два 82574L Gigabit Ethernet Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход

Сетевые порты LAN

2x RJ45 LAN порты

Слоты PCI

2x 33MHz PCI слоты

Слоты PCIe

4 (x16) PCI-E 2.0 слоты 2 (x4) PCI-E 2.0 (в x16 слоты) 1 (x4) PCI-E (в x8 слот)

Чипсет

Два Intel® 5520 (Tylersburg) чипсет ICH10R

Конструкция и монтаж

Артикул

SYS-7046GT-TRF-TC4

Бренд

Supermicro

Высота

17.8" (452mm)

Глубина

26.5" (673mm)

Индикаторы

Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева Отказ питания LED

Кнопки

LED Питание On/Off кнопка Система Сброс кнопка

Масса брутто

72 lbs (32.7kg)

Масса упаковки

38.6" x 26.6" x 17.4"

Модель

SYS-7046GT-TRF-TC4

Модель шасси

CSE-747TQ-R1400B

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Объединительная плата SAS/SATA

SAS / SATA Жёсткий накопитель Объединительная плата с SES2

Порты

2x Передний side USB Порты

Тип оборудования

Серверные системы

Форм-фактор

4U Rackmountable / Tower Опционально Стоечный Kit

Цвет

Dark Gray

Ширина

7" (178mm)

Оперативная память

Количество слотов DIMM

12x 240-pin слотов DIMM Поддерживается до 192 GB 1333 / 1066 / 800MHz DDR3 ECC Регистровая память Поддерживается до 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC Небуферизованная память Память Mirroring поддерживается

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)

Напряжение памяти

1.5 V / 1.35V

Объёмы модулей DIMM

1GB, 2GB, 4GB, 8GB, 16GB

Тип памяти

1333 / 1066 / 800MHz ECC Регистровая / ECC или Non ECC Небуферизованная DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: AC Вход

1100W Выход @ 100-140V, 13.5-9.5A, 50-60Hz 1400W Выход @ 180-240V, 9.5-7.0A, 50-60Hz

Блок питания: DC Выход

1100W: +12V/92A; +5Vsb/4A 1400W: +12V/116A; +5Vsb/4A

Блок питания: Блоки питания

1400W высокий-efficiency (1+1) резервируемое блок питания с PMBus

Блок питания: С Distributor

+5V: 30 Amp +3.3V: 24 Amp -12V: 0.6 Amp

Блок питания: Сертификация

Gold Сертифицированный; [ Проверка Отчёт ]

Вентиляторы

4x 5000 RPM горячая замена Охлаждение Вентиляторы 2x 5000 RPM горячая замена Задний Вытяжной вентилятор

Дополнительные функции

Корпус вскрытие контроль Корпус вскрытие разъём

Контроль вентиляторов

Всего из восемь вентилятор разъёмы с поддержкой до 8 вентиляторы Восемь 4-pin вентилятор разъёмы 8x вентиляторы с тахометр состояние мониторинг Поддержка 3-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление

Контроль температуры

Мониторинг для CPU и корпус окружающая среда Тепловой Управление для 8x вентилятор разъёмы PECI

Процессоры и сокет

Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения. 6-Фаза-коммутация напряжение регулятор

Подсистема хранения

Peripheral отсек(s)

3x 5.25" отсеков для накопителей в хранение данных модуль - rotates 90° для Стоечный 1x 3.5" стационарный отсек для накопителя

горячая замена

8x 3.5" горячая замена SAS/SATA Отсеки для накопителей Поддерживается до 6 SATA накопители

Процессорная подсистема

QPI

до 6.4 GT/s

Процессоры и сокет

Два 1366-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже: Intel®; Xeon®процессор 5600 серия (Westmere) Intel®; Xeon®процессор 5500 серия (Nehalem-EP)

Управление и совместимость

Системная плата

Super X8DTG-QF

Тип BIOS

32Mb SPI Flash EEPROM с AMI® BIOS

Функции BIOS

Plug and Play (PnP) PCI 2.2 ACPI до 3.0 USB Клавиатура поддержка

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
