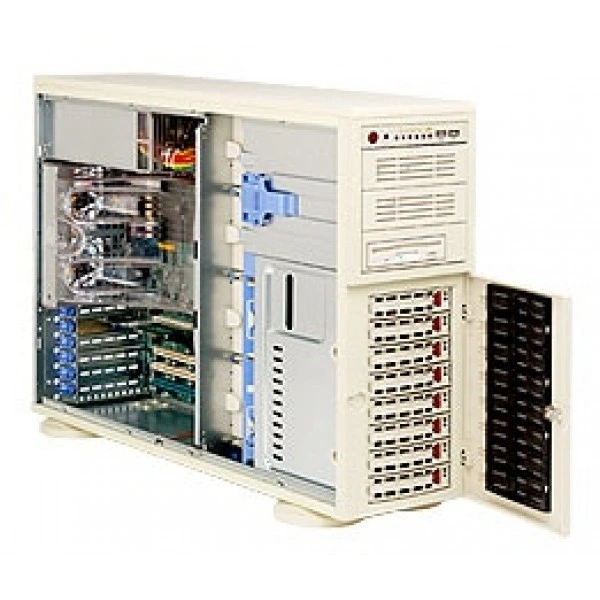

Сервер Supermicro SYS-7045B-3 4U/Tower, DDR2, ECC DDR2

Интерфейсы и расширение

IDE

Один EIDE канал поддерживается до два UDMA IDE устройства (IDE-M, IDE-S) включая CF(Компактный Flash) Плата Компактный Flash (40-pin разъём, IDE 1, один канал) слот Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100

Parallel Порт

1 ECP / EEP parallel порт

PCI-X

2x 64-бит 133MHz PCI-X (3.3V) слоты 1x 64-бит 100MHz PCI-X (3.3V) слот

RAID

Поддержка Zero-Channel RAID Опционально: (Плата not в комплекте) RAID 0, 1, 5, 10

Видеовыход VGA

1x VGA Порт

Графическая подсистема

ATI ES1000 контроллер с 16 MB из видеовывод память

Интерфейсы SAS

Adaptec AIC-9410 Последовательный-Attached SCSI (SAS) Контроллер SAS Два-Channel (внутренний) Каждый SAS канал поддерживается до 4 SAS / SATA накопители для a всего из до 8 SAS или SATA hard накопители Узел RAID 0, 1, & 10 поддержка; Восемь SAS / SATA (внутренний) порты до 8 SAS / SATA hard накопители поддерживается

Интерфейсы SATA

Intel ESB2 SATA 3.0Gbps Контроллер RAID 0, 1, 5, 10 поддержка; Шесть Последовательный ATA порты Шесть SATA hard накопители поддерживается

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627HG микросхема

Порты USB

2x USB задний порты 3x USB внутренний разъёмы Всего 5 USB 2.0 Соответствует / 1.1 Соответствует

Последовательные порты и разъёмы

1 Быстрый UART 16550 последовательный порт 1 Быстрый UART 16550 последовательный разъём

Сетевые контроллеры

Intel® (ESB2/Gilgal) 82563EB Два-Порт Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход Intel® I/OAT поддержка для быстрых, масштабируемых и надёжных сетевых подключений

Сетевые порты LAN

2x RJ45 LAN порт

Слоты PCIe

2 (x8) PCI-E слоты 1 (x4) PCI-E (с использованием x8) слот

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 200-pin IPMI слот (SIMLP) (Опционально: AOC-SIMLP-B(+)) (Опционально: AOC-SIMLP-3(+)) с 3rd LAN поддержка

Чипсет

Intel® 5000P (Blackford) чипсет MCH + PXH + ESB2

Конструкция и монтаж

Артикул

SYS-7045B-3

Бренд

Supermicro

Высота

Tower: 17.2" (437mm); Стоечный: 7.0" (178mm)

Глубина

25.5" (648mm)

Доступный Colors

Бежевый, Чёрный

Индикаторы

Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Перегрев / Вентилятор Отказ LED Отказ питания LED

Кнопки

Питание On/Off кнопка Система Сброс кнопка

Масса брутто

63 lbs (28.6kg)

Модель

SYS-7045B-3

Модель шасси

SC743TQ-650

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Объединительная плата SAS/SATA

SC743 SAS / SATA Объединительная плата w/ Блейд-корзина Управление

Порты

2x USB Порты

Тип оборудования

Серверные системы

Форм-фактор

4U Rackmountable / Tower Опционально Стоечный Kit (CSE-PT26)

Ширина

Tower: 7.0" (178mm); Стоечный: 17.2" (437mm)

Оперативная память

Количество слотов DIMM

Восемь 240-pin слотов DIMM Поддерживается до 32 GB 667 / 533MHz DDR2 FB-DIMM память Два branch память bus Память требуется be заполнены в пары

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)

Напряжение памяти

1.8V только 1.5V(AMB)

Объёмы модулей DIMM

512 MB, 1GB, 2GB, 4GB

Тип памяти

667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: DC Выход

5V + 3.3V <= 160W

Блок питания: Блоки питания

650W Резервируемое-Охлаждение AC блок питания с PFC; [ 24-pin, (4-pin, 8-pin) = 12V ]

Блок питания: Входное напряжение AC

100 - 240V, 50 - 60Hz, 11 - 5 Amp

Блок питания: Дежурная линия +5V

4.0 Amp

Блок питания: Линия +12V

46.0 Amp

Блок питания: Линия +3.3V

30.0 Amp

Блок питания: Линия +5V

30.0 Amp

Блок питания: Линия -12V

0.6 Amp

Вентиляторы

4x 5000 RPM С горячей заменой PWM Охлаждение Вентиляторы 2x 5000 RPM с горячей заменой Задний Вытяжной вентилятор

Воздушный кожух

1x Воздушный кожух

Дополнительные функции

Корпус вскрытие контроль Корпус вскрытие разъём SDDC Поддержка

Индикаторы

CPU / Система Индикатор перегрева

Контроль вентиляторов

Всего из четыре 3-pin и четыре 4-pin вентилятор разъёмы с поддержкой до 8 вентиляторы 8x вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 8x вентилятор разъёмы PSU I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка

Процессоры и сокет

Контроль для CPU ядра, +3.3V, +5V, ±12V, +1.2V 5-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V

Подсистема хранения

Peripheral отсек(s) [90o Rotatable]

3x 5.25" Peripheral Отсеки для накопителей

горячая замена

8x SAS / SATA горячая замена накопители

Процессорная подсистема

Операционная система Программное обеспечение

Поддерживается 64-бит Операционные системы Поддерживается 32-бит Операционные системы

Процессоры и сокет

Два 771-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые; тип ниже: Четыре-Core Intel®; Xeon®процессор; 5400/5300 серия; (Harpertown; /Clovertown процессор); до 3.16 GHz Два-Core Intel®; Xeon®процессор 5200/5100/5000; серия (Wolfdale; /Woodcrest/Dempsey процессор) до 3.40 GHz

Системная шина

1333 / 1066 / 667 MHz система bus

Управление и совместимость

Системная плата

Super X7DB3

Тип BIOS

8Mb Flash EEPROM с Phoenix® BIOS

Функции BIOS

Plug and Play (PnP) SMBIOS 2.3 DMI 2.1 PCI 2.2 ACPI 1.0 USB Клавиатура поддержка Аппаратные функции BIOS Virus защита

Условия эксплуатации

Условия эксплуатации и требования

Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
