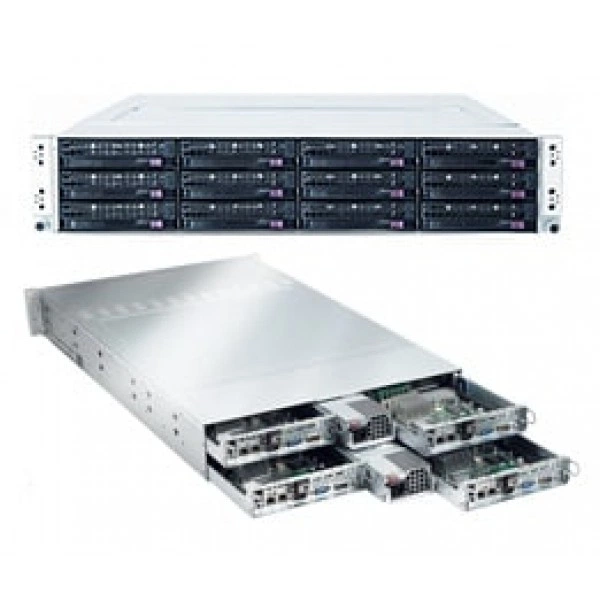

Сервер Supermicro SYS-6026TT-BTF 2U, Intel® Xeon® процессор X5600/E5600/L5600, DDR3

Интерфейсы и расширение

Видеовыход VGA на узел

1x VGA Порт

Графическая подсистема на узел

Matrox G200eW

Интерфейсы SATA на узел

Intel ICH10R SATA 3.0Gbps Контроллер RAID 0, 1, 5, 10 поддержка; Шесть Последовательный ATA порты 3 SATA hard накопители поддерживается

Контроллер Super I/O на узел

Winbond W83527HG микросхема

Порты USB на узел

2 задний + 1 разъём (2 Порты) 4 всего USB порты, 2.0 Соответствует / 1.1 Соответствует

Последовательный порт на узел

1 Быстрый UART 16550 последовательный порт

Сетевые контроллеры на узел

Intel® 82576 Два-Порт Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход Intel® I/OAT 3 поддержка для быстрых, масштабируемых и надёжных сетевых подключений VMDq поддержка для better performance из виртуализация 1x Realtek RTL8201N PHY (выделенный IPMI)

Сетевые порты LAN на узел

2x RJ45 LAN порты 1x RJ45 Выделенный IPMI LAN порт

Слоты PCIe на узел

1 (x16) PCI-E ( Низкопрофильное исполнение)

Тактовый генератор на узел

932S421 микросхема

Удалённое управление IPMI на узел

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC

Чипсет на узел

Intel® 5500 (Tylersburg) чипсет ICH10R + IOH-36D

Конструкция и монтаж

Артикул

SYS-6026TT-BTF

Бренд

Supermicro

Высота

3.5" (89mm)

Глубина

28.5" (724mm)

Доступный Colors

Чёрный

Индикаторы на узел

Питание LED (on питание кнопка) UID LED (on UID кнопка) Сеть активность LED Система Перегрев/вентилятор fail/питание fail/ LED

Кнопки на узел

Питание On/Off кнопка UID кнопка

Масса брутто

85 lbs (38.6kg)

Модель

SYS-6026TT-BTF

Модель шасси

CSE-827H-R1400B

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

2U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

12x 240-pin слотов DIMM Поддерживается до 192 GB** 1333 / 1066 / 800MHz DDR3 ECC Регистровая память Поддерживается до 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC Небуферизованная память Память Mirroring поддерживается

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)

Напряжение памяти

1.5 V / 1.35 V

Объёмы модулей DIMM

1GB, 2GB, 4GB, 8GB**, 16GB**

Тип памяти

1333 / 1066 / 800MHz ECC Регистровая / ECC или Non ECC Небуферизованная DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: AC Вход

1100W Выход @ 100-140V, 13.5-9.5A, 50-60Hz 1400W Выход @ 180-240V, 9.5-7.0A, 50-60Hz

Блок питания: DC Выход

1100W: +12V/92A; +5Vsb/4A 1400W: +12V/116A; +5Vsb/4A

Блок питания: Блоки питания

1400W высокий-efficiency блок питания с PMBus

Блок питания: С Distributor

+5V: 30 Amp +3.3V: 24 Amp -12V: 0.6 Amp

Блок питания: Сертификация

Gold Сертифицированный; [ Проверка Отчёт ]

Вентиляторы

4x Охлаждение Вентиляторы

Дополнительные функции

SDDC Поддержка

Индикаторы

Отказ питания / Индикатор перегрева Suspend-состояние Индикатор LED UID LED

Контроль вентиляторов

Всего из четыре 4-pin PWM вентиляторы 4x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 4x Вентилятор Разъёмы PSU I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI

Процессоры и сокет

Контроль для CPU ядра,+1.5V, +3.3V, +5V, +12V, +5 Дежурный режим, +3.3 Дежурный режим, VBAT, Память Напряжения. CPU Core 6-Фаза-коммутация напряжение регулятор

Подсистема хранения

горячая замена на узел

3x 3.5" SATA горячая замена отсеков для накопителей

Дисковая объединительная плата

2U Жёсткий накопитель Объединительная плата

Процессорная подсистема

QPI

до 6.4 GT/s

Процессоры и сокет

Два 1366-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже:; Intel® Xeon® процессор X5600/E5600/L5600 серия; (Westmere) 40W - 95W; Intel® Xeon® процессор X5500/E5500/L5500 серия; (Nehalem-EP) 38W - 95W

Управление и совместимость

Системная плата

4x Super X8DTT-F

Тип BIOS на узел

32Mb SPI Flash EEPROM с AMI® BIOS

Функции BIOS на узел

Plug and Play (PnP) PCI 2.2 ACPI до 3.0 USB Клавиатура поддержка

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
