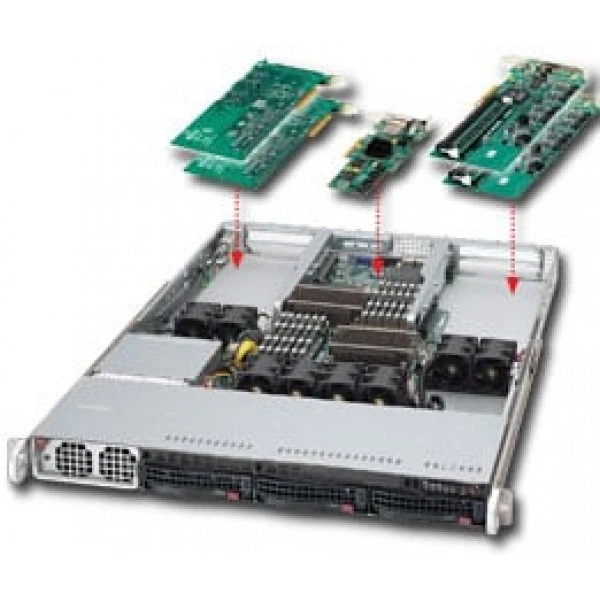

Сервер Supermicro SYS-6016XT-TF 1U, Intel® Xeon® процессор X5600/E5600/L5600, DDR3

Интерфейсы и расширение

Видеовыход VGA

1x VGA Порт

Графическая подсистема

Matrox G200eW 16MB DDR2

Интерфейсы SATA

Intel ICH10R SATA 3.0Gbps Контроллер RAID 0, 1, 5, 10 поддержка (Windows) RAID 0, 1, 10 поддержка (Linux); Шесть Последовательный ATA порты Шесть SATA hard накопители поддерживается

Контроллер Super I/O

Winbond W83527HG микросхема

Порты USB

2 задний + 1 разъём (2 Порты) 4 всего USB порты, 2.0 Соответствует / 1.1 Соответствует

Последовательный порт

1 Быстрый UART 16550 последовательный порт

Сетевые контроллеры

Intel® 82576 Два-Порт Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход Intel® I/OAT 3 поддержка для быстрых, масштабируемых и надёжных сетевых подключений VMDq поддержка для better performance из виртуализация 1x Realtek RTL8201N PHY (выделенный IPMI)

Сетевые порты LAN

2x RJ45 LAN порты 1x RJ45 Выделенный IPMI LAN порт

Слоты PCIe

1 (x4) PCI-E 2.0 (в x16 слот -Низкопрофильное исполнение) 4 (x8) PCI-E 2.0 (в x16 solts - 2 в каждый side) AOC Совместимость Matrix

Тактовый генератор

932S421 микросхема

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC

Чипсет

Intel® 5520 (Tylersburg) чипсет ICH10R + IOH-36D

Конструкция и монтаж

Артикул

SYS-6016XT-TF

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

28.2" (716mm)

Дисковая объединительная плата

SAS/SATA HDD Объединительная плата; (SAS поддержка требуется опционально SAS контроллер)

Индикаторы

Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева / Вентилятор fail LED /; UID LED

Кнопки

Питание On/Off кнопка Система Сброс кнопка

Масса брутто

38 lbs (17.2 kg)

Модель

SYS-6016XT-TF

Модель шасси

CSE-818G-1400B

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Цвет

Чёрный

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

12x 240-pin слотов DIMM Поддерживается до 192 GB 1333 / 1066 / 800MHz DDR3 ECC Регистровая память Поддерживается до 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC Небуферизованная память Память Mirroring поддерживается

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)

Напряжение памяти

1.5 V / 1.35V

Объёмы модулей DIMM

1GB, 2GB, 4GB, 8GB, 16GB

Тип памяти

1333 / 1066 / 800MHz ECC Регистровая / ECC или Non ECC Небуферизованная DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: AC Вход

1200W: 100 - 140V, 50 - 60Hz, 10.5 - 14.7 Amp 1400W: 180 - 240V, 50 - 60Hz, 7.2 - 9.5 Amp

Блок питания: DC Выход +12V

100 Amp @ 100-140V 117 Amp @ 180-240V

Блок питания: DC Выход +5V дежурный режим

4 Amp

Блок питания: Блоки питания

1400W высокий-efficiency блок питания с PMBus

Блок питания: С Питание Distributor

+5V: 14 Amp

Блок питания: Сертификация

Gold Сертифицированный; [ Проверка Отчёт ]

Вентиляторы

8x 4cm высокая нагрузка-нагрузка счётчик-rotating PWM вентиляторы с оптимальный вентилятор скорость управление

Дополнительные функции

SDDC Поддержка

Индикаторы

Отказ питания / Индикатор перегрева Suspend-состояние Индикатор LED UID LED

Контроль вентиляторов

Всего из четыре 4-pin PWM вентиляторы 4x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 4x Вентилятор Разъёмы PSU I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI

Процессоры и сокет

Контроль для CPU ядра,+1.5V, +3.3V, +5V, +12V, +5 Дежурный режим, +3.3 Дежурный режим, VBAT, Память Напряжения. CPU Core 6-Фаза-коммутация напряжение регулятор

Подсистема хранения

горячая замена

3x 3.5" горячая замена отсеков для накопителей

Процессорная подсистема

QPI

до 6.4 GT/s

Процессоры и сокет

Два 1366-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже:; Intel® Xeon® процессор X5600/E5600/L5600 серия; (Westmere) 40W - 95W; Intel® Xeon® процессор X5500/E5500/L5500 серия; (Nehalem-EP) 38W - 95W

Управление и совместимость

Совместимые системные платы

Super X8DTG-DF

Тип BIOS

32Mb SPI Flash EEPROM с AMI® BIOS

Функции BIOS

Plug and Play (PnP) PCI 2.2 ACPI до 3.0 USB Клавиатура поддержка

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура: 10° до 35° C (50° до 95°F) При хранении Температура: -40° до 70° C (-40° до 158° F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
