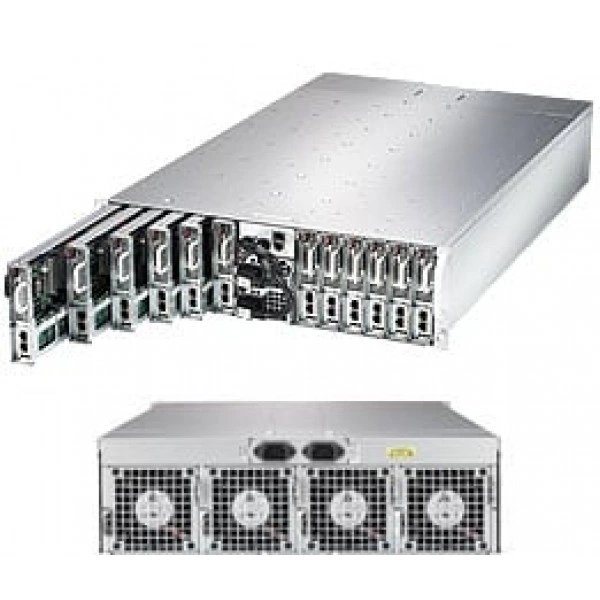

Сервер Supermicro SYS-5039MA16-H12RFT 3U, FCBGA1310, ECC DDR4

Артикул: SYS-5039MA16-H12RFT

В наличии

Сервер Supermicro SYS-5039MA16-H12RFT 3U, FCBGA1310, ECC DDR4

Name: Сервер Supermicro SYS-5039MA16-H12RFT 3U, FCBGA1310, ECC DDR4
Brand: Supermicro
SKU: SYS-5039MA16-H12RFT

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-supermicro.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 302-27-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание сервера Supermicro SYS-5039MA16-H12RFT

Supermicro SYS-5039MA16-H12RFT - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.

Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.

Системная плата - Super A2SD1-3955F.

Процессоры и сокет - Intel® Atom® процессор C3955; Один сокет FCBGA1310 поддерживается, CPU TDP поддержка 32W.

Ядра и кэш - 16 ядра, 16 потоки / 16MB кэш.

Количество слотов DIMM на узел - 4x 288-pin DDR4 слотов DIMM; до 128GB DDR4 VLP регистровая ECC память (RDIMM) в 4 слотов DIMM; до 64GB DDR4 VLP ECC Un-Buffered память (UDIMM) в 4 слотов DIMM.

Тип памяти на узел - 2400MHz/2133MHz ECC DDR4 (VLP) SDRAM 72-бит, 288-pin позолоченные контакты UDIMMs.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.

При подборе фиксируют точное исполнение SYS-5039MA16-H12RFT. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.

Функциональные возможности

Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.

Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.

Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.

Технические особенности

Системная плата: Super A2SD1-3955F
Процессоры и сокет: Intel® Atom® процессор C3955; Один сокет FCBGA1310 поддерживается, CPU TDP поддержка 32W
Ядра и кэш: 16 ядра, 16 потоки / 16MB кэш
Количество слотов DIMM на узел: 4x 288-pin DDR4 слотов DIMM; до 128GB DDR4 VLP регистровая ECC память (RDIMM) в 4 слотов DIMM; до 64GB DDR4 VLP ECC Un-Buffered память (UDIMM) в 4 слотов DIMM
Тип памяти на узел: 2400MHz/2133MHz ECC DDR4 (VLP) SDRAM 72-бит, 288-pin позолоченные контакты UDIMMs
Контроль напряжений: +1.8V, +12V, +3.3V, +5V, +5V дежурный режим, HT, Память, VBAT
Всего Выход Питание: 1000W: 100 - 127Vac; 1800W: 200 - 220Vac; 1980W: 220 - 230Vac; 2000W: 230 - 240Vac; 2000W: 200 - 240Vac (UL/CUL только)
Сетевые порты LAN на узел: 2 RJ45 10GBase-T порты
Графическая подсистема на узел: ASPEED AST2400 BMC
Высота: 5.21" (132.5 mm)
Масса упаковки: 16.1" (H) x 28.35" (W) x 42.36" (D)
Тип оборудования: Серверные системы
Ширина: 17.5" (444.5 mm)
Вентиляторы: 4 Heavy нагрузка 9cm вентиляторы с оптимальный охлаждение zone
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных

Применение

Супермикро SYS-5039MA16-H12RFT подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.

При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0218L, Supermicro A2SD1-3955F. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

Конструкция

Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.

Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.

Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.

Монтаж и эксплуатация

Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro SYS-5038ML-H24TRF. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA 1150, ECC DDR3. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

В качестве аналога рассмотрите Supermicro SYS-5039MD18-H8TNR. При подборе для другой конфигурации полезно проверить такое исполнение: FCBGA1667, IPMI. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

Комплектация

В заявке на SYS-5039MA16-H12RFT укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются SFT-OOB-LIC, SFT-DCMS-Single. Необходимый состав поставки согласуют с выбранной конфигурацией.

Технические характеристики SYS-5039MA16-H12RFT

Интерфейсы и расширение

Видеовыходы на узел: 1 VGA порт
Графическая подсистема на узел: ASPEED AST2400 BMC
Интерфейсы SATA на узел: SATA3 (6Gbps) через SoC; 4 SATA3 (6Gbps) порты

Сетевые порты LAN на узел: 2 RJ45 10GBase-T порты
Чипсет на узел: Intel® C3000 чипсет

Конструкция и монтаж

Артикул: SYS-5039MA16-H12RFT
Бренд: Supermicro
Высота: 5.21" (132.5 mm)
Глубина: 29.5" (749.3 mm)
Коммутатор: Питание / UID
Масса: Масса нетто: 95lbs (43.09kg); Масса нетто w/ 2.5" HDDs: 115lbs (52.16kg); Масса нетто w/ 3.5" HDDs: 132lbs (59.87kg); Масса брутто: 125lbs (56.70kg)
Масса упаковки: 16.1" (H) x 28.35" (W) x 42.36" (D)

Модель: SYS-5039MA16-H12RFT
Модель шасси: CSE-939HE-R2K04BP
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Тип оборудования: Серверные системы
Форм-фактор: 3U
Цвет: Чёрный
Ширина: 17.5" (444.5 mm)

Оперативная память

Количество слотов DIMM на узел: 4x 288-pin DDR4 слотов DIMM; до 128GB DDR4 VLP регистровая ECC память (RDIMM) в 4 слотов DIMM; до 64GB DDR4 VLP ECC Un-Buffered память (UDIMM) в 4 слотов DIMM
Напряжение памяти на узел: 1.2V, 1.35V

Объёмы модулей DIMM на узел: 8GB, 16GB, 32GB
Тип памяти на узел: 2400MHz/2133MHz ECC DDR4 (VLP) SDRAM 72-бит, 288-pin позолоченные контакты UDIMMs

Питание и охлаждение

Блок питания (76mm Ширина): 2000W Titanium Резервируемое Блоки питания с PMBus и Reverse Airflow
Вентиляторы: 4 Heavy нагрузка 9cm вентиляторы с оптимальный охлаждение zone
Всего Выход Питание: 1000W: 100 - 127Vac; 1800W: 200 - 220Vac; 1980W: 220 - 230Vac; 2000W: 230 - 240Vac; 2000W: 200 - 240Vac (UL/CUL только)
Вход: 1000W: 100-127 Vac / 12.5-9.5 A / 50-60 Hz; 1800W: 200-220 Vac / 10-9.5 A / 50-60 Hz; 1980W: 220-230 Vac / 10-9.8 A / 50-60 Hz; 2000W: 230-240 Vac / 10-9.8 A / 50-60 Hz; 2000W: 200-240 Vac / 11.8-9.8 A / 50-60 Hz (UL/cUL только)
Габариты (W x H x L): 76 x 40 x 336 mm
Дополнительные функции: RoHS, UID

Контроль напряжений: +1.8V, +12V, +3.3V, +5V, +5V дежурный режим, HT, Память, VBAT
Контроль температуры: CPU тепловой защита поддержка
Линия +12V: Максимум: 83.3A / Минимум: 0A (100Vac-127Vac); Максимум: 150A / Минимум: 0A (200Vac-220Vac); Максимум: 165A / Минимум: 0A (220Vac-230Vac); Максимум: 166.7A / Минимум: 0A (230Vac-240Vac); Максимум: 166.7A / Минимум: 0A (200-240 Vac); (UL/cUL только)
Линия +5Vsb: Максимум: 1A / Минимум: 0A
Сертификация: Titanium Level; [ Проверка Отчёт ]
Тип выходного подключения: 27 Pairs Gold Контактная площадка Разъём

Подсистема хранения

Внутренний на узел: 2x 3.5" SATA3 OR 4x 2.5" SATA3 HDDs OR 2x 2.5" NVMe + 2x 3.5" SATA3 OR 2x 2.5" NVMe + 1x 3.5" SATA3; до 48x 2.5" накопители всего; Enterprise SATA HDD только рекомендуется

Процессорная подсистема

Процессоры и сокет: Intel® Atom® процессор C3955; Один сокет FCBGA1310 поддерживается, CPU TDP поддержка 32W

Ядра и кэш: 16 ядра, 16 потоки / 16MB кэш

Управление и совместимость

Системная плата: Super A2SD1-3955F

Тип BIOS: 128Mb SPI Flash EEPROM с AMI BIOS

Условия эксплуатации

Соответствие RoHS: RoHS Соответствует

Условия эксплуатации и требования: Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
