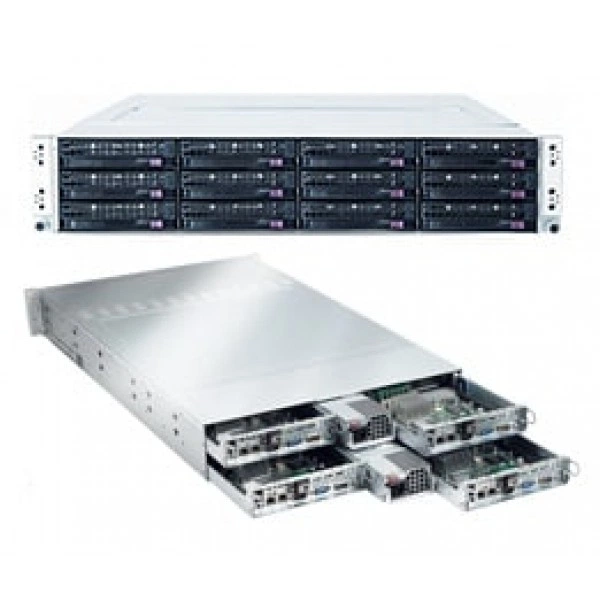

Сервер Supermicro SYS-5026TI-HTRF 2U, LGA 1156, ECC DDR3

Интерфейсы и расширение

Видеовыход VGA на узел

Matrox G200eW 16MB DDR2; 1x VGA Порт

Интерфейсы SATA на узел

6x SATA (3 Gbps) RAID 0, 1, 5 поддержка (Windows) RAID 0, 1 поддержка (Linux); Шесть Последовательный ATA порты 3 SATA hard накопители поддерживается

Контроллер Super I/O на узел

Nuvoton W83627DHG UBE

Порты USB на узел

2x USB задний порты 1x USB на плате 2x USB внутренний разъём (4 порты) Всего 7 USB 2.0 Соответствует

Последовательный порт на узел

1 Быстрый UART 16550 последовательный порт

Сетевые контроллеры на узел

Два Intel® 82576BE Gigabit Ethernet Controllers Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8201N PHY (выделенный IPMI)

Сетевые порты LAN на узел

2x RJ45 LAN порты 1x RJ45 Выделенный IPMI LAN порт

Слоты PCIe на узел

1 (x16) PCI-E 2.0 (Низкопрофильное исполнение AOC)

Удалённое управление IPMI на узел

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC

Чипсет на узел

Intel® 3420 чипсет

Конструкция и монтаж

Артикул

SYS-5026TI-HTRF

Бренд

Supermicro

Высота

3.47" (88mm)

Глубина

28.5" (724mm)

Доступный Colors

Чёрный

Индикаторы на узел

Питание LED (on питание кнопка) Сеть активность LED Система Перегрев/вентилятор fail/питание fail/ LED UID LED (on UID кнопка)

Кнопки на узел

Питание On/Off кнопка UID кнопка

Масса брутто

85 lbs (38.6kg)

Модель

SYS-5026TI-HTRF

Модель шасси

CSE-827H-R920B

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

2U Стоечный

Ширина

17.25" (438mm)

Оперативная память

Количество слотов DIMM

6x 240-pin DDR3 слотов DIMM Поддерживается до 32 GB DDR3 ECC Регистровая память (RDIMM) в 6 слотов DIMM Поддерживается до 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 слотов DIMM 1333 / 1066 / 800 MHz Два Core процессоры из Ci3 и Pentium: поддержка ECC UDIMM только Примечание: Поддерживается 1-Gb и 2-Gb x8 устройства только - Intel 3420 / 3400 Чипсет Память Requirements

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)

Напряжение памяти

1.5 V

Объёмы модулей DIMM

1GB, 2GB, 4GB, 8GB

Тип памяти

1333 / 1066 / 800 MHz ECC Регистровая / ECC Небуферизованная DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Условия установки памяти

Все X3400 серия и L3426 CPU поддержка RDIMM и UDIMM Все i3 серия, L3406, G6950, и G1101 CPU поддержка UDIMM только

Питание и охлаждение

AC Вход

100-240 V, 50-60 Hz, 11-4.5 Amp

DC Выход

4 Amp @ +5V дежурный режим 75 Amp @ +12V

Блок питания с Питание Distributor

920W высокий-efficiency (94%+) AC-DC Резервируемое блоки питания с PMBus и I2C

Вентиляторы

4x 80mm PWM охлаждение вентиляторы

Индикаторы

CPU / Система Индикатор перегрева +5V Дежурный режим alert LED

Контроль вентиляторов

Всего из 5 вентилятор разъёмы с поддержкой до 5 вентиляторы Five 4-pin вентилятор разъёмы 5x вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Поддержка 3-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка FC температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI

Процессоры и сокет

Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения. 5-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V

С Питание Distributor

+5V: 30 Amp

Сертификация

Platinum Сертифицированный; [ Проверка Отчёт ]

Подсистема хранения

горячая замена на узел

3x 3.5" SATA2 горячая замена отсеков для накопителей

Дисковая объединительная плата

2U Жёсткий накопитель Объединительная плата

Процессорная подсистема

Процессоры и сокет

LGA 1156 сокет Intel® Xeon® X3400 серия Intel® Xeon® L3400 серия Intel® Core™ i3 Intel® Pentium® G6950 Intel® Celeron® G1101

Управление и совместимость

Системная плата

4x Super X8SIT-HF

Тип BIOS на узел

32Mb SPI Flash EEPROM с AMI® BIOS

Функции BIOS на узел

Plug and Play (PnP) PCI 2.2 ACPI до 3.0 USB Клавиатура поддержка

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
