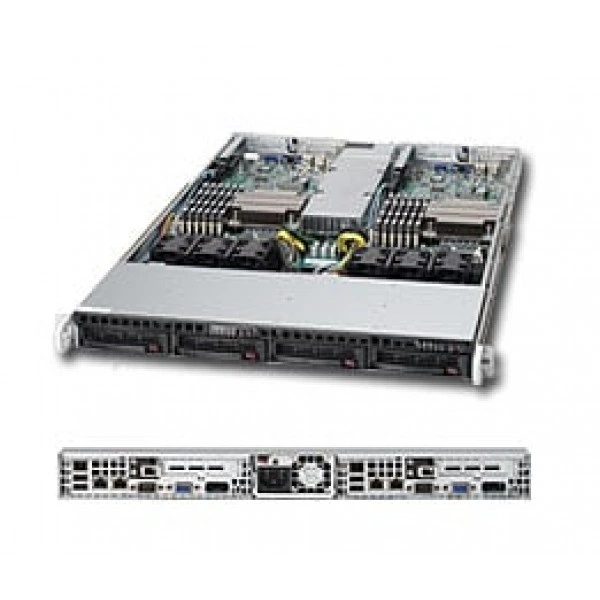

Сервер Supermicro SYS-5016TI-TF 1U, LGA 1156, ECC DDR3

Интерфейсы и расширение

Видеовыход VGA на узел

Matrox G200eW 16MB DDR2; 1x VGA порт

Интерфейсы SATA на узел

6x SATA (3 Gbps) RAID 0, 1 поддержка (Windows) RAID 0, 1 поддержка (Linux); 6 SATA порты 2 SATA hard накопители поддерживается

Контроллер Super I/O на узел

Nuvoton W83627DHG UBE

Порты USB на узел

2x USB задний порты 1x USB на плате 2x USB внутренний разъём (4 порты) Всего 7 USB 2.0 Соответствует

Последовательные порты и разъёмы на узел

1x Быстрый UART 16550 последовательный порт 1x внутренний разъём

Сетевые контроллеры на узел

Два Intel® 82574L Gigabit Ethernet Controllers Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8201N PHY (выделенный IPMI)

Сетевые порты LAN на узел

2x RJ45 LAN порты 1x RJ45 Выделенный IPMI LAN порт

Слоты PCIe на узел

1 (x16) PCI-E 2.0 (Низкопрофильное исполнение)

Удалённое управление IPMI на узел

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC

Чипсет на узел

Intel® 3420 чипсет

Конструкция и монтаж

Артикул

SYS-5016TI-TF

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

27.75" (705mm)

Доступный Colors

Чёрный

Индикаторы на узел

Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева

Кнопки на узел

Питание On/Off кнопка Система Сброс кнопка

Масса брутто

40 lbs (18.1kg)

Модель

SYS-5016TI-TF

Модель шасси

CSE-808TQ-920B

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Объединительная плата SATA

1U SATA Объединительная плата

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

6x 240-pin DDR3 слотов DIMM Поддерживается до 32 GB DDR3 ECC Регистровая память (RDIMM) в 6 слотов DIMM Поддерживается до 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 слотов DIMM 1333 / 1066 / 800 MHz Два Core процессоры из Ci3 и Pentium: поддержка ECC UDIMM только Примечание: Поддерживается 1-Gb и 2-Gb x8 устройства только - Intel 3420 / 3400 Чипсет Память Requirements

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)

Напряжение памяти

1.5 V

Объёмы модулей DIMM

1GB, 2GB, 4GB, 8GB

Тип памяти

1333 / 1066 / 800 MHz ECC Регистровая / ECC Небуферизованная DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Условия установки памяти

Все X3400 серия и L3426 CPU поддержка RDIMM и UDIMM Все i3 серия, L3406, G6950, и G1101 CPU поддержка UDIMM только

Питание и охлаждение

AC Вход

100-240 V, 50-60 Hz, 11-4.5 Amp

DC Выход

4 Amp @ +5V дежурный режим 75 Amp @ +12V

Блок питания с Питание Distributor

920W высокий-efficiency (94+%) блок питания с PMBus

Вентиляторы

6x Охлаждение Вентиляторы

Дополнительные функции

Корпус вскрытие контроль Корпус вскрытие разъём

Индикаторы

CPU / Система Индикатор перегрева +5V Дежурный режим alert LED

Контроль вентиляторов

Всего из 5 вентилятор разъёмы с поддержкой до 5 вентиляторы Five 4-pin вентилятор разъёмы 5x вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Поддержка 3-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка FC температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI

Процессоры и сокет

Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения. 5-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V

Сертификация

Platinum Сертифицированный; [ Проверка Отчёт ]

Подсистема хранения

горячая замена на узел

2x 3.5" SATA горячая замена отсеков для накопителей

Процессорная подсистема

Процессоры и сокет

LGA 1156 сокет Intel® Xeon® X3400 серия Intel® Xeon® L3400 серия Intel® Core™ i3 Intel® Pentium® G6950 Intel® Celeron® G1101

Управление и совместимость

Программные средства управления

IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка SuperDoctor® III Сторожевой таймер NMI

Тип BIOS на узел

32Mb SPI Flash EEPROM с AMI® BIOS

Управление электропитанием

Управление питанием ACPI Main Коммутатор Override Mechansim Включение питания режим для AC питание восстановление

Функции BIOS на узел

Plug and Play (PnP) PCI 2.2 ACPI до 3.0 USB Клавиатура поддержка

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура: 10° до 35° C (50° до 95°F) При хранении Температура: -40° до 70° C (-40° до 158° F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
