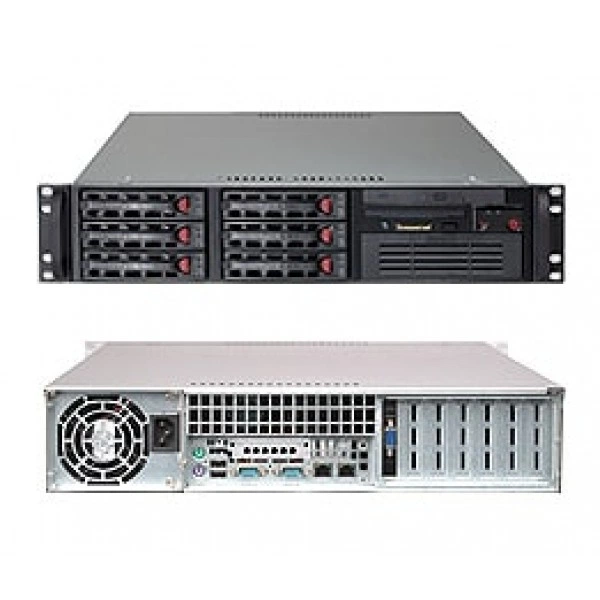

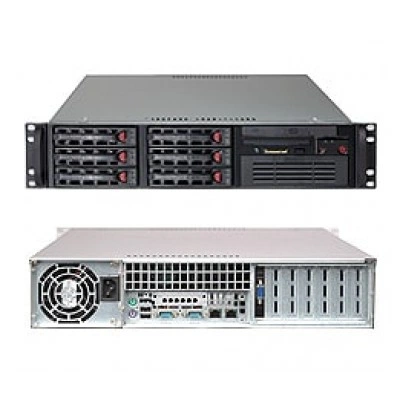

Сервер Supermicro SYS-5026T-3FB 2U, LGA 1366, DDR3

Интерфейсы и расширение

Видеовыход VGA

Встроенный Graphics; 1x VGA порт

Интерфейс дисковода

1 Дисковод контроллер; 1.44 MB

Интерфейсы SAS

Broadcom SAS1068E RAID 0, 1, 10 поддержка (Опционально: AOC-IButton68) RAID 5 поддержка; 8 SAS / SATA порты

Интерфейсы SATA

Intel ICH10R SATA 3.0Gbps Контроллер RAID 0, 1, 5, 10 поддержка; 6 SATA порты 6 SATA hard накопители поддерживается

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627DHG микросхема

Порты USB

8x USB задний порты 2x USB на плате 1x USB внутренний разъём(2 порты) Всего 12 USB 2.0 Соответствует

Последовательные порты и разъёмы

1x Быстрый UART 16550 последовательный порт 1x внутренний разъём

Сетевые контроллеры

2x Intel® Gigabit Ethernet Controllers Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход

Сетевые порты LAN

2x RJ45 LAN порты

Слоты PCI

2x 32-бит PCI слот

Слоты PCIe

3 (x8) PCI-E 2.0 слоты (1 с использованием x16 слот) 1 (x4) PCI-E слот (с использованием x8 слот)

Тактовый генератор

CK505

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC

Чипсет

Intel® X58 Express чипсет ICH10R

Конструкция и монтаж

Артикул

SYS-5026T-3FB

Бренд

Supermicro

Высота

3.5" (89mm)

Глубина

25.6" (650mm)

Доступный Colors

Чёрный

Индикаторы

Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева

Кнопки

Питание On/Off кнопка Система Сброс кнопка

Масса брутто

50 lbs (22.7kg)

Модель

SYS-5026T-3FB

Модель шасси

CSE-822T-400LPB

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Объединительная плата SATA

1x 2U SATA объединительная плата

Тип оборудования

Серверные системы

Форм-фактор

2U Стоечный

Ширина

16.8" (426mm)

Оперативная память

Количество слотов DIMM

Поддерживается до 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память Три Channel память bus 6 слотов DIMM

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)

Напряжение памяти

1.5 V

Объёмы модулей DIMM

256MB, 512MB, 1GB, 2GB, 4GB

Тип памяти

1333 / 1066 / 800MHz Un- Buffered ECC / non-ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: Блоки питания

400W AC высокий-efficiency блок питания w/ PFC

Блок питания: Входное напряжение AC

100 - 240V, 60-50Hz, 6-2.7 Amp

Блок питания: Дежурная линия +5V

4 Amp

Блок питания: Линия +12V

32 Amp

Блок питания: Линия +3.3V

25 Amp

Блок питания: Линия +5V

30 Amp

Блок питания: Линия -12V

0.5 Amp

Блок питания: Сертификация

Сертифицированный

Вентиляторы

4x 80mm 6300 RPM вентиляторы

Дополнительные функции

Корпус вскрытие контроль Корпус вскрытие разъём

Индикаторы

CPU / Система Индикатор перегрева +5V Дежурный режим alert LED

Контроль вентиляторов

Всего из шесть вентилятор разъёмы с поддержкой до 6 вентиляторы Шесть 4-pin вентилятор разъёмы 6x вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Поддержка 3-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка FC температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI

Процессоры и сокет

Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения. 6-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V

Подсистема хранения

CD-ROM

TEAC Slim 24x CDROM накопитель (Опционально)

Peripheral отсек(s)

1x 5.25" полная высота peripheral отсек

горячая замена

6x 3.5" SATA горячая замена накопитель лотки

Интерфейс дисковода

3.5" 1.44MB Дисковод накопитель (Опционально)

Процессорная подсистема

Процессоры и сокет

LGA 1366 сокет Intel® Core™ i7 990X, i7-980X, i7-975 и i7-965 Extreme Edition Intel® Core™ i7 серия Intel® Xeon® 5600/5500 серия Intel® Xeon® 3600/3500 серия

Системная шина

QPI (до 6.4 GT/s)

Управление и совместимость

Системная плата

Super X8ST3-F

Тип BIOS

4Mb SPI Flash EEPROM с AMI BIOS

Функции BIOS

DMI 2.3 PCI 2.2 ACPI 1.0 / 2.0 USB Клавиатура поддержка SMBIOS 2.3

Условия эксплуатации

Условия эксплуатации и требования

Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
