Артикул: SYS-5016T-MRB-LN4
В наличии

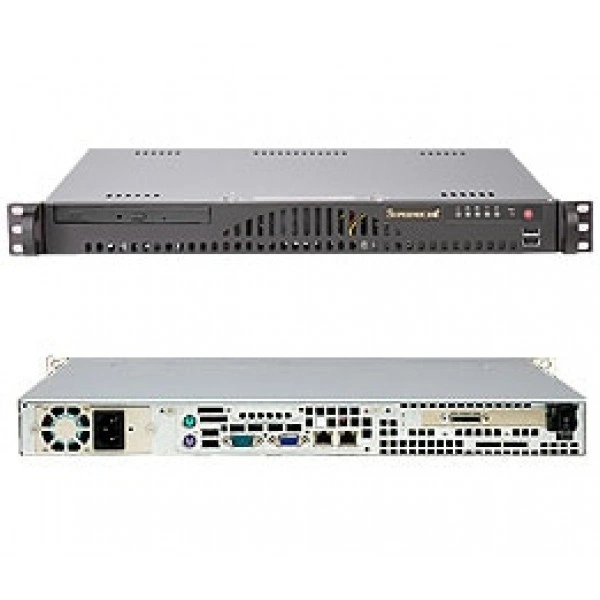

Сервер Supermicro SYS-5016T-MRB-LN4 1U, LGA 1366, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro SYS-5016T-MRB-LN4
Supermicro SYS-5016T-MRB-LN4 - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super X8STi-LN4.
Процессоры и сокет - LGA 1366 сокет Intel®; Xeon®процессор 5600 серия (Westmere) Intel®; Xeon®процессор 5500 серия (Nehalem-EP) NOTE: Intel Xeon® 3500 серия и Core™ i7 are Not Supported (Максимум TDP > 100 Watts).
Системная шина - QPI (до 6.4 GT/s).
Объём памяти - Поддерживается до 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память Три Channel память bus 6 DIMM разъёмы.
Тип памяти - 1333 / 1066 / 800MHz Un- Buffered ECC / non-ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
При подборе фиксируют точное исполнение SYS-5016T-MRB-LN4. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Технические особенности
- Системная плата: Super X8STi-LN4
- Процессоры и сокет: LGA 1366 сокет Intel®; Xeon®процессор 5600 серия (Westmere) Intel®; Xeon®процессор 5500 серия (Nehalem-EP) NOTE: Intel Xeon® 3500 серия и Core™ i7 are Not Supported (Максимум TDP > 100 Watts)
- Системная шина: QPI (до 6.4 GT/s)
- Объём памяти: Поддерживается до 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память Три Channel память bus 6 DIMM разъёмы
- Тип памяти: 1333 / 1066 / 800MHz Un- Buffered ECC / non-ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Блок питания: Линия +5V: 8.0 Amp
- Процессоры и сокет: Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения. 6-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V
- Порты: 2x USB Порты (2.0 Готовность)
- Вентиляторы: 1x 100mm blower вентилятор
- Блок питания: Линия -12V: 0.5 Amp
- Индикаторы: CPU / Система Индикатор перегрева +5V Дежурный режим alert LED
- Слоты PCIe: 1 (x16) PCI-E 2.0 слот через райзер плата AOC Совместимость Matrix
- Ширина: 16.8" (426mm)
- Контроль вентиляторов: Всего из шесть вентилятор разъёмы с поддержкой до 6 вентиляторы Шесть 4-pin вентилятор разъёмы 6x вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Поддержка 3-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-5016T-MRB-LN4 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0061L, Supermicro CSE-512-200B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-5018A-TN7B. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA 1283, IPMI. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro AS-1012A-MRF. При подборе для другой конфигурации полезно проверить такое исполнение: IPMI, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Комплектация
В заявке на SYS-5016T-MRB-LN4 укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются CSE-PT8L, MCP-220-00051-0N, MCP-220-00044-0N, MCP-220-51202-ON. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-5016T-MRB-LN4
Интерфейсы и расширение
- Видеовыход VGA
- Встроенный Graphics; 1x VGA порт
- Интерфейс дисковода
- 1 Дисковод контроллер; 1.44 MB
- Интерфейсы SATA
- Intel ICH10R SATA (3.0Gbps) Контроллер RAID 0 поддержка; 6 SATA порты 6 SATA hard накопители поддерживается
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- Winbond 83627DHG микросхема
- Порты USB
- 2x USB задний порты 2x USB на плате 2x USB внутренний разъём(4 порты) Всего 8 USB 2.0 Соответствует
- Последовательные порты и разъёмы
- 1x Быстрый UART 16550 последовательный порт 1x внутренний разъём
- Сетевые контроллеры
- 4x Intel® Gigabit Ethernet Controllers Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 4x RJ45 LAN порты
- Слоты PCIe
- 1 (x16) PCI-E 2.0 слот через райзер плата AOC Совместимость Matrix
- Тактовый генератор
- CK505
- Чипсет
- Intel® X58 Express чипсет ICH10R
Конструкция и монтаж
- Артикул
- SYS-5016T-MRB-LN4
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 14.0" (356mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева
- Кнопки
- Питание On/Off кнопка Система Сброс кнопка
- Масса брутто
- 17 lbs (7.7kg)
- Модель
- SYS-5016T-MRB-LN4
- Модель шасси
- SC512-200B
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Порты
- 2x USB Порты (2.0 Готовность)
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Ширина
- 16.8" (426mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)
- Напряжение памяти
- 1.5 V
- Объём памяти
- Поддерживается до 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память Три Channel память bus 6 DIMM разъёмы
- Объёмы модулей DIMM
- 256MB, 512MB, 1GB, 2GB, 4GB
- Тип памяти
- 1333 / 1066 / 800MHz Un- Buffered ECC / non-ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: Блоки питания
- 200W Низкий Шум Высокий-Efficiency AC-DC блок питания w/ PFC
- Блок питания: Входное напряжение AC
- 100 - 240V, 50-60Hz, 4-2 Amp Максимум
- Блок питания: Дежурная линия +5V
- 2.0 Amp
- Блок питания: Линия +12V
- 16.0 Amp
- Блок питания: Линия +3.3V
- 8.0 Amp
- Блок питания: Линия +5V
- 8.0 Amp
- Блок питания: Линия -12V
- 0.5 Amp
- Блок питания: Сертификация
- Сертифицированный
- Вентиляторы
- 1x 100mm blower вентилятор
- Дополнительные функции
- Корпус вскрытие контроль Корпус вскрытие разъём
- Индикаторы
- CPU / Система Индикатор перегрева +5V Дежурный режим alert LED
- Контроль вентиляторов
- Всего из шесть вентилятор разъёмы с поддержкой до 6 вентиляторы Шесть 4-pin вентилятор разъёмы 6x вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Поддержка 3-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка FC температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI
- Процессоры и сокет
- Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения. 6-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V
Подсистема хранения
- Внутренний отсек
- 1x 3.5" внутренний SATA отсек для накопителя
Процессорная подсистема
- Процессоры и сокет
- LGA 1366 сокет Intel®; Xeon®процессор 5600 серия (Westmere) Intel®; Xeon®процессор 5500 серия (Nehalem-EP) NOTE: Intel Xeon® 3500 серия и Core™ i7 are Not Supported (Максимум TDP > 100 Watts)
- Системная шина
- QPI (до 6.4 GT/s)
Управление и совместимость
- Системная плата
- Super X8STi-LN4
- Тип BIOS
- 4Mb SPI Flash EEPROM с AMI BIOS
- Функции BIOS
- DMI 2.3 PCI 2.2 ACPI 1.0 / 2.0 USB Клавиатура поддержка SMBIOS 2.3
Условия эксплуатации
- Условия эксплуатации и требования
- Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
