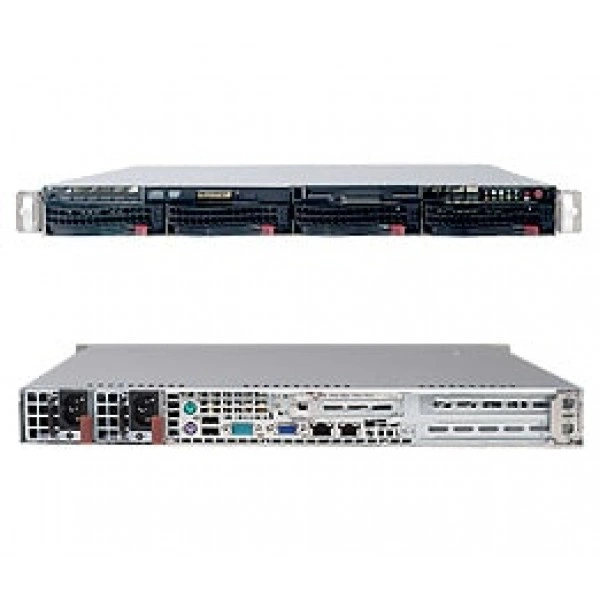

Сервер Supermicro SYS-5015B-NTR 1U, LGA775, DDR3

Интерфейсы и расширение

IDE

One EIDE канал поддерживается до два UDMA IDE устройства Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100

Видеовыход VGA

На плате ATI ES1000 (32MB) graphics; 1x VGA порт

Интерфейс дисковода

1 Дисковод контроллер; 1.44 MB

Интерфейсы SATA

Intel® ICH9R SB SATA контроллер встроенный (3 Gbps) RAID 0, 1, 5, 10 (Windows Только) RAID 0, 1, 10 поддержка(Linux); Шесть Последовательный ATA порты (3 Gbps performance) Шесть SATA hard накопители поддерживается Внешний SATA поддерживается

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627HG микросхема

Порты USB

до 8x USB 2.0 / 1.1 соответствует порты 2 задний порты + 2 Тип A разъёмы + 2 внутренний разъёмы (4 порты)

Последовательный порты

2x Быстрый UART 16550 последовательный порт 1x внутренний разъём

Сетевые контроллеры

2x Один-порт Gigabit PCI-Express Ethernet Controllers Intel® 82573V + Intel® 82573L Поддерживается 10BASE-T, 100BASE-T, 1000BASE-T, RJ45 выход

Сетевые порты LAN

2x RJ45 LAN порты

Тактовый генератор

IDTCV183-1

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN & опционально KVM-свыше-LAN поддержка SIMSO Слот - Supermicro Intelligement Управление (Опционально: AOC-SIMSO-HTC, AOC-SIMSO+) NOTE: AOC-SIMSO+ требуется использование Выделенный LAN для KVM-свыше-LAN function

Чипсет

Intel X48 чипсет ICH9R + Intel® 82573V + Intel® 82573L

Конструкция и монтаж

Артикул

SYS-5015B-NTR

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

25.6" (650mm)

Доступный Colors

Чёрный

Индикаторы

Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева UID LED

Кнопки

Питание On/Off кнопка Система Сброс кнопка

Масса брутто

40 lbs (18.1 kg)

Модель

SYS-5015B-NTR

Модель шасси

CSE-815TQ-R450UB

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Порты

2x USB & DB9 COM порт tray (Опционально - в place из дисковод накопитель)

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Напряжение памяти

Dynamic (1.5V до 1.9V)

Объём памяти

Четыре 240-pin DIMM разъёмы Поддерживается до 8 GB из небуферизованная, non-ECC DDR3 1333/1066/800MHz память (двухканальная) или до 4 GB Non-ECC 1600MHz XMP DDR3 память

Объёмы модулей DIMM

256 MB, 512 MB, 1 GB, 2 GB

Тип памяти

DDR3 1333/1066/800MHz небуферизованная, non-ECC SDRAM, 240-pin позолоченные контакты модули DIMM или Non-ECC 1600MHz XMP DDR3 память

Питание и охлаждение

Блок питания: Блоки питания

450W (1 + 1) Резервируемое AC блок питания w/ PFC

Блок питания: Входное напряжение AC

100 - 240V, 60-50Hz, 6.3-3.2 Amp

Блок питания: Дежурная линия +5V

3 Amp

Блок питания: Линия +12V

37 Amp

Блок питания: Линия +3.3V

25 Amp

Блок питания: Линия +5V

25 Amp

Блок питания: Линия -12V

0.6 Amp

Вентиляторы

3x Счётчик-rotating Вентиляторы

Дополнительные функции

Корпус вскрытие контроль Корпус вскрытие разъём

Индикаторы

CPU / Система Индикатор перегрева Suspend-состояние индикатор LED +5 Дежурный режим питание alert LED UID / Удалённый UID

Контроль вентиляторов

Всего из шесть 4-pin вентилятор разъёмы 6x вентиляторы с тахометр мониторинг Состояние контроль с встроенное ПО / программное обеспечение скорость управление Поддержка 3-pin вентиляторы (без скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъём

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU Тепловая защита поддержка PSU I2C температура измерение logic Тепловой Мониторинг (TM2) Поддержка PECI

Процессоры и сокет

Контроль для CPU ядра ( +1.8V, +3.3V, +5, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет) CPU Core 4-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.3750V-1.6000V

Подсистема хранения

горячая замена

4x 3.5" горячая замена отсеков для накопителей

Процессорная подсистема

Процессоры и сокет

Один LGA775 ZIF сокет Поддерживается Четыре-Core Intel® Xeon® X3300/X3200 серия Поддерживается Два-Core Intel® Xeon® E3100/3000 серия Поддерживается Intel® Xeon® процессор L3360 и L3110 серия Поддерживается Intel® Core™2 Четыре Q9000/Q8000/Q6000 серия Поддерживается Intel® Core™2 Duo E8000/E7000/E6000/E4000 серия Поддерживается Intel® Pentium® E5000/E2000 серия Поддерживается Intel® Celeron® E1000 и 400 серия NOTE: 1600MHz CPU has до использование 1600 MHz XMP Память

Системная шина

1600 / 1333 / 1066 / 800 MHz система bus

Управление и совместимость

Системная плата

Super X7SBU

Тип BIOS

16Mb Flash EEPROM с SPI BIOS

Функции BIOS

Plug and Play (PnP) DMI 2.3 поддержка PCI 2.2 ACPI 1.0 / 2.0 (S3 Опционально) USB Клавиатура поддержка SMBIOS 2.3 Пробуждение по часам реального времени RTC

Условия эксплуатации

Условия эксплуатации и требования

Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
