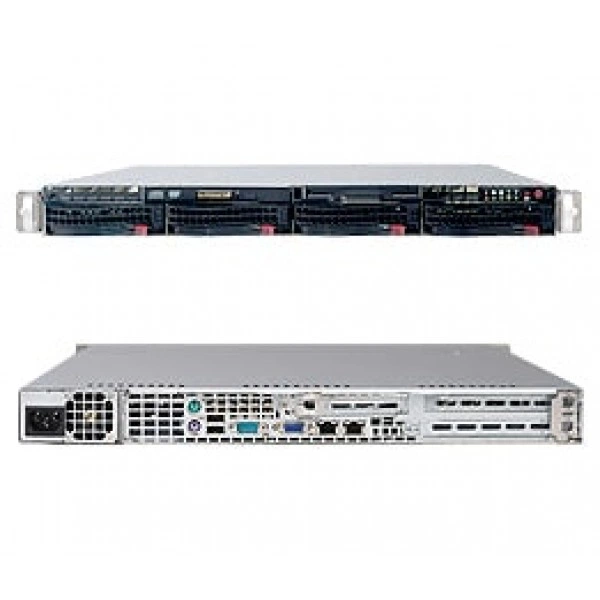

Сервер Supermicro SYS-5015B-NT 1U, LGA775, DDR3

Интерфейсы и расширение

IDE

One EIDE канал поддерживается до два UDMA IDE устройства Поддерживается UDMA Режим 5, PIO Режим 4, и ATA/100

Видеовыход VGA

На плате ATI ES1000 (32MB) graphics; 1x VGA порт

Интерфейс дисковода

1 Дисковод контроллер; 1.44 MB

Интерфейсы SATA

Intel® ICH9R SB SATA контроллер встроенный (3 Gbps) RAID 0, 1, 5, 10 (Windows Только) RAID 0, 1, 10 поддержка(Linux); Шесть Последовательный ATA порты (3 Gbps performance) Шесть SATA hard накопители поддерживается Внешний SATA поддерживается

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627HG микросхема

Порты USB

до 8x USB 2.0 / 1.1 соответствует порты 2 задний порты + 2 Тип A разъёмы + 2 внутренний разъёмы (4 порты)

Последовательный порты

2x Быстрый UART 16550 последовательный порт 1x внутренний разъём

Сетевые контроллеры

2x Один-порт Gigabit PCI-Express Ethernet Controllers Intel® 82573V + Intel® 82573L Поддерживается 10BASE-T, 100BASE-T, 1000BASE-T, RJ45 выход

Сетевые порты LAN

2x RJ45 LAN порты

Тактовый генератор

IDTCV183-1

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN & опционально KVM-свыше-LAN поддержка SIMSO Слот - Supermicro Intelligement Управление (Опционально: AOC-SIMSO-HTC, AOC-SIMSO+) NOTE: AOC-SIMSO+ требуется использование Выделенный LAN для KVM-свыше-LAN function

Чипсет

Intel X48 чипсет ICH9R + Intel® 82573V + Intel® 82573L

Конструкция и монтаж

Артикул

SYS-5015B-NT

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

25.6" (650mm)

Доступный Colors

Чёрный

Индикаторы

Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева UID LED

Кнопки

Питание On/Off кнопка Система Сброс кнопка

Масса брутто

40 lbs (18.1 kg)

Модель

SYS-5015B-NT

Модель шасси

CSE-815TQ-560UB

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Порты

2x USB & DB9 COM порт tray (Опционально - в place из дисковод накопитель)

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Напряжение памяти

Dynamic (1.5V до 1.9V)

Объём памяти

Четыре 240-pin DIMM разъёмы Поддерживается до 8 GB из небуферизованная, non-ECC DDR3 1333/1066/800MHz память (двухканальная) или до 4 GB Non-ECC 1600MHz XMP DDR3 память

Объёмы модулей DIMM

256 MB, 512 MB, 1 GB, 2 GB

Тип памяти

DDR3 1333/1066/800MHz небуферизованная, non-ECC SDRAM, 240-pin позолоченные контакты модули DIMM или Non-ECC 1600MHz XMP DDR3 память

Питание и охлаждение

Блок питания: Блоки питания

560W AC блок питания w/ PFC (20-pin)

Блок питания: Входное напряжение AC

100 - 240V, 50 - 60Hz, 8.5 - 4Amp

Блок питания: Дежурная линия +5V

3 Amp

Блок питания: Линия +12V

43.6 Amp

Блок питания: Линия +3.3V

21 Amp

Блок питания: Линия +5V

25 Amp

Блок питания: Линия -12V

0.6 Amp

Вентиляторы

4x Счётчик-rotating Вентиляторы

Дополнительные функции

Корпус вскрытие контроль Корпус вскрытие разъём

Индикаторы

CPU / Система Индикатор перегрева Suspend-состояние индикатор LED +5 Дежурный режим питание alert LED UID / Удалённый UID

Контроль вентиляторов

Всего из шесть 4-pin вентилятор разъёмы 6x вентиляторы с тахометр мониторинг Состояние контроль с встроенное ПО / программное обеспечение скорость управление Поддержка 3-pin вентиляторы (без скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъём

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU Тепловая защита поддержка PSU I2C температура измерение logic Тепловой Мониторинг (TM2) Поддержка PECI

Процессоры и сокет

Контроль для CPU ядра ( +1.8V, +3.3V, +5, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет) CPU Core 4-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.3750V-1.6000V

Подсистема хранения

горячая замена

4x 3.5" горячая замена отсеков для накопителей

Процессорная подсистема

Процессоры и сокет

Один LGA775 ZIF сокет Поддерживается Четыре-Core Intel® Xeon® X3300/X3200 серия Поддерживается Два-Core Intel® Xeon® E3100/3000 серия Поддерживается Intel® Xeon® процессор L3360 и L3110 серия Поддерживается Intel® Core™2 Четыре Q9000/Q8000/Q6000 серия Поддерживается Intel® Core™2 Duo E8000/E7000/E6000/E4000 серия Поддерживается Intel® Pentium® E5000/E2000 серия Поддерживается Intel® Celeron® E1000 и 400 серия NOTE: 1600MHz CPU has до использование 1600 MHz XMP Память

Системная шина

1600 / 1333 / 1066 / 800 MHz система bus

Управление и совместимость

Системная плата

Super X7SBU

Тип BIOS

16Mb Flash EEPROM с SPI BIOS

Функции BIOS

Plug and Play (PnP) DMI 2.3 поддержка PCI 2.2 ACPI 1.0 / 2.0 (S3 Опционально) USB Клавиатура поддержка SMBIOS 2.3 Пробуждение по часам реального времени RTC

Условия эксплуатации

Условия эксплуатации и требования

Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
