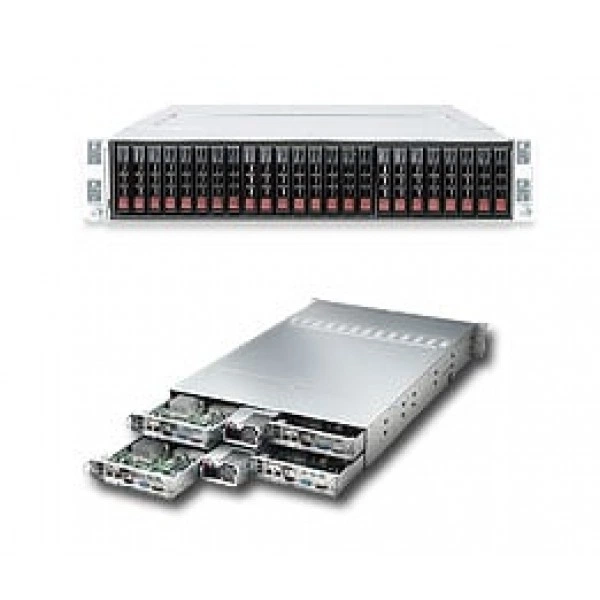

Сервер Supermicro SYS-2026TT-H6IBXRF 2U, Intel® Xeon® процессор X5600/E5600/L5600, DDR3

Интерфейсы и расширение

Infiniband на узел

Mellanox ConnectX DDR Infiniband 20Gbps Контроллер; 1 Внешний QSFP Infiniband Разъём

Видеовыход VGA на узел

1x VGA Порт

Графическая подсистема на узел

Matrox G200eW

Интерфейсы SAS на узел

Broadcom 6Gbps SAS 2108 w/ Аппаратные функции RAID поддержка через BPN-ADP-SAS2-H6iR RAID 0, 1, 10, 5, 50, и 6 поддержка

Интерфейсы SATA на узел

Intel ICH10R SATA 3.0Gbps Контроллер RAID 0, 1, 5, 10 поддержка; Шесть Последовательный ATA порты 6 SATA hard накопители поддерживается

Контроллер Super I/O на узел

Winbond W83527HG микросхема

Порты USB на узел

2 задний + 1 разъём (2 Порты) 4 всего USB порты, 2.0 Соответствует / 1.1 Соответствует

Последовательный порт на узел

1 Быстрый UART 16550 последовательный порт

Сетевые контроллеры на узел

Два Intel® 82574L Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8201N PHY (выделенный IPMI)

Сетевые порты LAN на узел

2x RJ45 LAN порты 1x RJ45 Выделенный IPMI LAN порт

Слоты PCIe на узел

1 (x16) PCI-E 2.0 (Низкопрофильное исполнение)

Тактовый генератор на узел

932S421 микросхема

Удалённое управление IPMI на узел

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC

Чипсет на узел

Intel® 5520 (Tylersburg) чипсет ICH10R + IOH-36D

Конструкция и монтаж

Артикул

SYS-2026TT-H6IBXRF

Бренд

Supermicro

Высота

3.47" (88mm)

Глубина

26.75" (679mm)

Доступный Colors

Чёрный

Индикаторы на узел

Питание LED (on питание кнопка) Сеть активность LED Система Перегрев/вентилятор fail/питание fail/ LED UID LED (on UID кнопка)

Кнопки на узел

Питание On/Off кнопка UID кнопка

Масса брутто

85 lbs (38.6kg)

Модель

SYS-2026TT-H6IBXRF

Модель шасси

CSE-217HQ-R1400B

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

2U Стоечный

Ширина

17.25" (438mm)

Оперативная память

Количество слотов DIMM

12x 240-pin слотов DIMM Поддерживается до 192 GB** 1333 / 1066 / 800MHz DDR3 ECC Регистровая память Поддерживается до 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC Небуферизованная память Память Mirroring поддерживается

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)

Напряжение памяти

1.5 V / 1.35 V

Объёмы модулей DIMM

1GB, 2GB, 4GB, 8GB**, 16GB**

Тип памяти

1333 / 1066 / 800MHz ECC Регистровая / ECC или Non ECC Небуферизованная DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: AC Вход

1100W Выход @ 100-140V, 13.5-9.5A, 50-60Hz 1400W Выход @ 180-240V, 9.5-7.0A, 50-60Hz

Блок питания: DC Выход

1100W: +12V/92A; +5Vsb/4A 1400W: +12V/116A; +5Vsb/4A

Блок питания: Блоки питания

1400W высокий-efficiency (1+1) резервируемое блок питания с PMBus

Блок питания: С Distributor

+5V: 30 Amp +3.3V: 24 Amp -12V: 0.6 Amp

Блок питания: Сертификация

Gold Сертифицированный; [ Проверка Отчёт ]

Вентиляторы

4x Охлаждение Вентиляторы

Дополнительные функции

SDDC Поддержка

Индикаторы

Отказ питания / Индикатор перегрева Suspend-состояние Индикатор LED UID LED

Контроль вентиляторов

Всего из четыре 4-pin PWM вентиляторы 4x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 4x Вентилятор Разъёмы PSU I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI

Процессоры и сокет

Контроль для CPU ядра,+1.5V, +3.3V, +5V, +12V, +5 Дежурный режим, +3.3 Дежурный режим, VBAT, Память Напряжения. CPU Core 6-Фаза-коммутация напряжение регулятор

Подсистема хранения

горячая замена на узел

6x 2.5" горячая замена отсеков для накопителей

Дисковая объединительная плата

2U Жёсткий накопитель Объединительная плата

Процессорная подсистема

QPI

до 6.4 GT/s

Процессоры и сокет

Два 1366-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже:; Intel® Xeon® процессор X5600/E5600/L5600 серия; (Westmere) 40W - 95W; Intel® Xeon® процессор X5500/E5500/L5500 серия; (Nehalem-EP) 38W - 95W

Управление и совместимость

Системная плата

4x Super X8DTT-HIBXF+

Тип BIOS на узел

32Mb SPI Flash EEPROM с AMI® BIOS

Функции BIOS на узел

Plug and Play (PnP) PCI 2.2 ACPI до 3.0 USB Клавиатура поддержка

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
