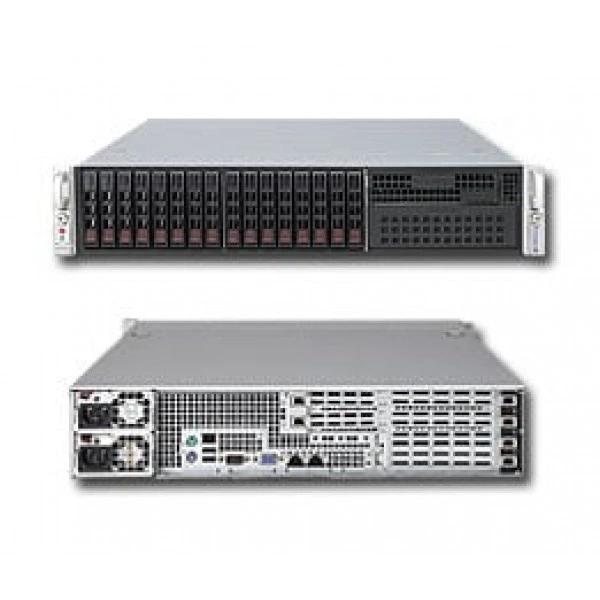

Сервер Supermicro SYS-2026T-6RFT+ 2U, Intel® Xeon® процессор X5600/E5600/L5600, DDR3

Интерфейсы и расширение

Видеовыход VGA

1x VGA Порт

Графическая подсистема

Matrox G200eW

Интерфейсы SAS

Broadcom 6Gbps SAS 2108 w/ Аппаратные функции RAID поддержка RAID 0, 1, 5, 6, 10, 50, 60 поддержка BBU (battery backup) extension kit (опционально)

Интерфейсы SATA

Intel ICH10R SATA 3.0Gbps Контроллер RAID 0, 1, 5, 10 поддержка; Шесть Последовательный ATA порты Шесть SATA hard накопители поддерживается

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83827HF микросхема

Порты USB

2x USB задний порты 1x USB на плате 2x USB внутренний разъёмы Всего 5 USB 2.0 Соответствует

Последовательные порты и разъёмы

1 Быстрый UART 16550 последовательный порт 1 Быстрый UART 16550 последовательный разъём (Опция)

Сетевые контроллеры

Intel® 82599EB 10 Gigabit Ethernet Контроллер с 2 SFP+ интерфейсы Intel® 82576 Два-Порт Gigabit Ethernet Контроллер Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход Intel® I/OAT 3 поддержка для быстрых, масштабируемых и надёжных сетевых подключений VMDq поддержка для better performance из виртуализация 1x Realtek RTL8201N PHY (выделенный IPMI)

Сетевые порты LAN

2x RJ45 LAN порты 2x SFP+ LAN порт 1x RJ45 Выделенный IPMI LAN порт

Слоты PCIe

2 (x8) PCI-E 2.0 слоты (Левый Слот) 1 (x4) PCI-E 2.0 (в x8 слот -Низкий-Profile - 5.5" depth) (Правый Слот) UIO AOC Совместимость Matrix

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC

Чипсет

Intel® 5520 (Tylersburg) чипсет ICH10R

Конструкция и монтаж

Артикул

SYS-2026T-6RFT+

Бренд

Supermicro

Высота

3.5" (89mm)

Глубина

27.75" (705mm)

Дисковая объединительная плата

2U SAS/SATA Объединительная плата

Доступный Colors

Чёрный

Индикаторы

? Питание LED; ? Жёсткий накопитель активность LED; ? 2x Сеть активность Индикаторы; ? Система Перегрев / Вентилятор Отказ LED; ? Питание fail LED

Кнопки

? Питание On/Off кнопка; ? Система Сброс кнопка

Масса брутто

55 lbs (24.9kg)

Модель

SYS-2026T-6RFT+

Модель шасси

CSE-219A-R920UB

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Порты

2x USB Порты

Тип оборудования

Серверные системы

Форм-фактор

2U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

18x 240-pin слотов DIMM Поддерживается до 288GB 1333 / 1066 / 800MHz DDR3 ECC Регистровая память Поддерживается до 48GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC Небуферизованная память Память Mirroring поддерживается

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)

Напряжение памяти

1.5 V / 1.35V

Объёмы модулей DIMM

1GB, 2GB, 4GB, 8GB, 16GB

Примечание:

This плата does not поддержка LRDIMM память.

Тип памяти

1333 / 1066 / 800MHz ECC Регистровая / ECC или Non ECC Небуферизованная DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

AC Вход

100-240 V, 50-60 Hz, 11-4.5 Amp

DC Выход

4 Amp @ +5V дежурный режим 75 Amp @ +12V

Блок питания с Питание Distributor

920W высокий-efficiency (94%+) AC-DC Резервируемое блоки питания с PMBus и I2C

Вентиляторы

4x 80mm 6300 RPM вентиляторы

Воздушный кожух

1x Воздушный кожух

Дополнительные функции

Корпус вскрытие контроль Корпус вскрытие разъём

Контроль вентиляторов

Всего из восемь вентилятор разъёмы с поддержкой до 8 вентиляторы Восемь 4-pin вентилятор разъёмы 8x вентиляторы с тахометр состояние мониторинг Поддержка 3-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление

Контроль температуры

Мониторинг для CPU и корпус окружающая среда Тепловой Управление для 8x вентилятор разъёмы PECI

Процессоры и сокет

Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, Память, Чипсет Напряжения. 6-Фаза-коммутация напряжение регулятор

Сертификация

Platinum Сертифицированный; [ Проверка Отчёт ]

Подсистема хранения

DVD-ROM

Slim 8x DVD, 24x CD, DVD-ROM накопитель

горячая замена

16x 2.5" SAS / SATA горячая замена накопитель лотки * (see note ниже)

Процессорная подсистема

QPI

до 6.4 GT/s

Процессоры и сокет

Два 1366-pin LGA Разъёмы Поддерживается до два Intel® 64-бит Xeon® процессоры из the одинаковые тип ниже:; Intel® Xeon® процессор X5600/E5600/L5600 серия; (Westmere) 40W - 130W; Intel® Xeon® процессор X5500/E5500/L5500 серия; (Nehalem-EP) 38W - 95W

Управление и совместимость

Системная плата

Super X8DTU-6TF+

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура: 10° до 35°C (50° до 95°F) При хранении Температура: -40° до 70°C (-40° до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
