Артикул: SYS-2016TI-HTRF
В наличии

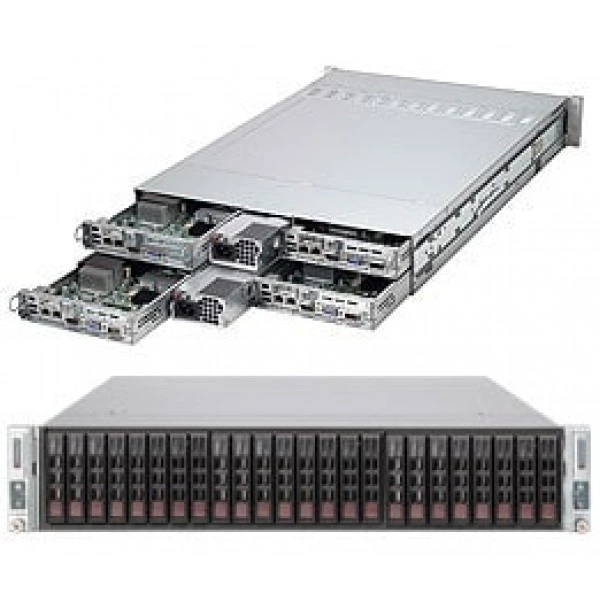

Сервер Supermicro SYS-2016TI-HTRF 2U, LGA 1156, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro SYS-2016TI-HTRF
Supermicro SYS-2016TI-HTRF - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - 4x Super X8SIT-HF.
Процессоры и сокет - LGA 1156 сокет Intel® Xeon® X3400 серия Intel® Xeon® L3400 серия Intel® Core™ i3 Intel® Pentium® G6950 Intel® Celeron® G1101.
Тип памяти - 1333 / 1066 / 800 MHz ECC Регистровая / ECC Небуферизованная DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM - 1GB, 2GB, 4GB, 8GB.
Напряжение памяти - 1.5 V.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
При подборе фиксируют точное исполнение SYS-2016TI-HTRF. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Технические особенности
- Системная плата: 4x Super X8SIT-HF
- Процессоры и сокет: LGA 1156 сокет Intel® Xeon® X3400 серия Intel® Xeon® L3400 серия Intel® Core™ i3 Intel® Pentium® G6950 Intel® Celeron® G1101
- Объём памяти: 6x 240-pin DDR3 DIMM разъёмы Поддерживается до 32 GB DDR3 ECC Регистровая память (RDIMM) в 6 DIMM разъёмы Поддерживается до 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 DIMM разъёмы 1333 / 1066 / 800 MHz Два Core процессоры из Ci3 и Pentium: поддержка ECC UDIMM только
- Тип памяти: 1333 / 1066 / 800 MHz ECC Регистровая / ECC Небуферизованная DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 1GB, 2GB, 4GB, 8GB
- Вентиляторы: 4x 80mm PWM охлаждение вентиляторы
- Контроль температуры: Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 4x Вентилятор Разъёмы PSU I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI
- горячая замена на узел: 6x 2.5" горячая замена SATA отсеков для накопителей Enterprise SATA HDD только рекомендуется
- Бренд: Supermicro
- Артикул: SYS-2016TI-HTRF
- DC Выход: 4 Amp @ +5V дежурный режим 75 Amp @ +12V
- Интерфейсы SATA: 6x SATA (3 Gbps) RAID 0, 1, 5, 10 поддержка (Windows) RAID 0, 1, 10 поддержка (Linux)
- Сертификация: Platinum Сертифицированный; [ Проверка Отчёт ]
- Слоты PCIe на узел: 1x Низкопрофильное исполнение PCI-E (x16) AOC слот
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-2016TI-HTRF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 920W PWS-920P-1R, Supermicro MCP-220-00047-0B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-5016TI-TF. В спецификации альтернативного проекта ориентиром служат параметры: 1U, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-2026GT-TRF. Этот вариант рассматривают для проекта со следующими требованиями: Intel® Xeon® процессор X5600/E5600/L5600, до 1800W. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
Комплектация
При подборе SYS-2016TI-HTRF согласуйте комплект оборудования с проектной схемой монтажа и подключений. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики SYS-2016TI-HTRF
Интерфейсы и расширение
- Видеовыход VGA
- Matrox G200eW 16MB DDR2
- Видеовыход VGA на узел
- 1x VGA Порт
- Интерфейсы SATA
- 6x SATA (3 Gbps) RAID 0, 1, 5, 10 поддержка (Windows) RAID 0, 1, 10 поддержка (Linux)
- Интерфейсы SATA на узел
- Шесть Последовательный ATA порты 6 SATA hard накопители поддерживается
- Контроллер Super I/O
- Nuvoton W83627DHG UBE
- Порты USB на узел
- 2 задний + 1 разъём (2 Порты) 4 всего USB порты, 2.0 Соответствует / 1.1 Соответствует
- Последовательный порт на узел
- 1 Быстрый UART 16550 последовательный порт
- Сетевые контроллеры
- Высокая производительность Intel® 82576BE Два Порт Gigabit LAN Виртуальный Машина Устройство Очереди Высокий efficient I/O накладные расходы Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты LAN на узел
- 2x RJ45 LAN порты 1x RJ45 Выделенный IPMI LAN порт
- Слоты PCIe на узел
- 1x Низкопрофильное исполнение PCI-E (x16) AOC слот
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC
- Чипсет
- Intel® 3420 чипсет
Конструкция и монтаж
- Артикул
- SYS-2016TI-HTRF
- Бренд
- Supermicro
- Высота
- 3.47" (88mm)
- Глубина
- 28.5" (724mm)
- Доступный Colors
- Чёрный
- Индикаторы на узел
- Питание состояние LED UID LED Сеть активность LED Система перегрев/вентилятор fail/питание fail LED
- Кнопки на узел
- Питание On/Off кнопка UID кнопка
- Масса брутто
- 85 lbs (38.6kg)
- Модель
- SYS-2016TI-HTRF
- Модель шасси
- CSE-217HQ-R920B
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U Стоечный
- Ширина
- 17.25" (438mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.5 V
- Объём памяти
- 6x 240-pin DDR3 DIMM разъёмы Поддерживается до 32 GB DDR3 ECC Регистровая память (RDIMM) в 6 DIMM разъёмы Поддерживается до 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 DIMM разъёмы 1333 / 1066 / 800 MHz Два Core процессоры из Ci3 и Pentium: поддержка ECC UDIMM только
- Объёмы модулей DIMM
- 1GB, 2GB, 4GB, 8GB
- Тип памяти
- 1333 / 1066 / 800 MHz ECC Регистровая / ECC Небуферизованная DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- AC Вход
- 100-240 V, 50-60 Hz, 11-4.5 Amp
- DC Выход
- 4 Amp @ +5V дежурный режим 75 Amp @ +12V
- Блок питания с Питание Distributor
- 920W высокий-efficiency (94%+) AC-DC Резервируемое блоки питания с PMBus и I2C
- Вентиляторы
- 4x 80mm PWM охлаждение вентиляторы
- Индикаторы
- Отказ питания / Индикатор перегрева Suspend-состояние Индикатор LED UID LED
- Контроль вентиляторов
- Всего из четыре 4-pin PWM вентиляторы 4x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 4x Вентилятор Разъёмы PSU I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI
- Процессоры и сокет
- Контроль для CPU ядра,+1.5V, +3.3V, +5V, +12V, +5 Дежурный режим, +3.3 Дежурный режим, VBAT, Память Напряжения. CPU Core 6-Фаза-коммутация напряжение регулятор
- С Питание Distributor
- +5V: 30 Amp
- Сертификация
- Platinum Сертифицированный; [ Проверка Отчёт ]
Подсистема хранения
- горячая замена на узел
- 6x 2.5" горячая замена SATA отсеков для накопителей Enterprise SATA HDD только рекомендуется
Процессорная подсистема
- Процессоры и сокет
- LGA 1156 сокет Intel® Xeon® X3400 серия Intel® Xeon® L3400 серия Intel® Core™ i3 Intel® Pentium® G6950 Intel® Celeron® G1101
Управление и совместимость
- Системная плата
- 4x Super X8SIT-HF
- Тип BIOS на узел
- 32Mb SPI Flash EEPROM с AMI BIOS
- Функции BIOS на узел
- DMI 2.3 PCI 2.3 ACPI 1.0 / 2.0 USB Клавиатура поддержка SMBIOS 2.3
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
