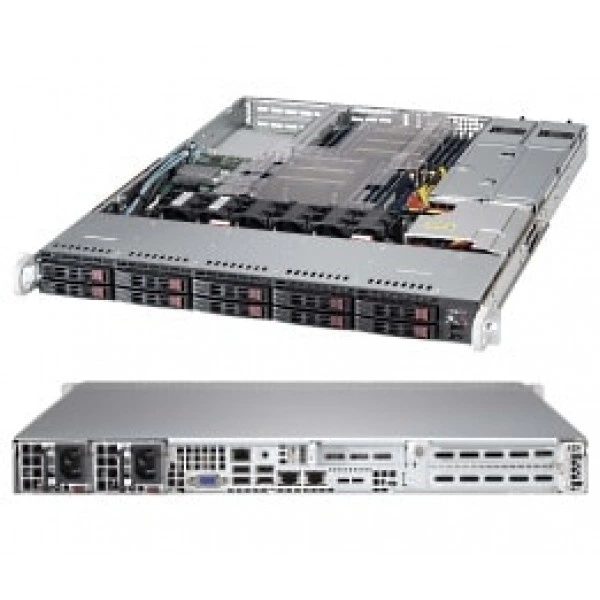

Сервер Supermicro SYS-1027R-WC1NR 1U, LGA 2011, DDR3

Интерфейсы и расширение

Видеовыход VGA

1x VGA порт

Графическая подсистема

G200 (Nuvoton WPCM450 BMC)

Интерфейсы SAS

SAS3 (12Gbps) через Broadcom 3108 RAID 0, 1, 5, 6, 10, 50, 60 поддержка 2GB DDR3 кэш; 8x SAS3 (12Gbps) порты

Интерфейсы SATA

SATA3 (6Gbps) с RAID 0, 1

Порты USB

6x USB 2.0 порты всего (4 задний, 2 передний)

Последовательные порты и разъёмы

1x Быстрый UART 16550 разъём

Последовательный ATA / NVMe PCIe SSD

2x SATA3 (6Gbps) / NVMe PCIe SSD порты

Сетевые контроллеры

Intel® i350 Два Порт Gigabit Ethernet Контроллер Виртуальный Машина Устройство Очереди снижение I/O накладные расходы Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8211E PHY (выделенный IPMI)

Сетевые порты LAN

2x RJ45 Gigabit Ethernet LAN порты 1x RJ45 Выделенный IPMI LAN порт

Слоты PCIe

1 PCI-E 3.0 x16 Полная высота, Half-length слот; (CPU2 Required)

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC

Чипсет

Intel® C602J Чипсет

Конструкция и монтаж

Артикул

SYS-1027R-WC1NR

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

23.5" (597mm)

Дисковая объединительная плата

SAS/SATA/NVMe PCIe SSD

Доступный Colors

Чёрный

Индикаторы

Питание состояние LED HDD активность LED 2x Сеть активность Индикаторы Universal Информация (UID) LED

Кнопки

Питание On/Off кнопка UID кнопка

Масса брутто

46 lbs (20.9kg)

Модель

SYS-1027R-WC1NR

Модель шасси

CSE-116AC2-R700WB

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

16x 240-pin DDR3 слотов DIMM до 1TB DDR3 ECC LRDIMM до 512GB DDR3 ECC Регистровая память (RDIMM) до 128GB DDR3 ECC и non-ECC UDIMM

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)

Напряжение памяти

1.5 V, 1.35 V

Объёмы модулей DIMM

64GB (LRDIMM), 32GB, 16GB, 8GB, 4GB, 2GB, 1GB

Тип памяти

1866/1600/1333/1066/800MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: DC Выход +12V

700W: 58 Amp @ 100-140V 750W: 62 Amp @ 180-240V

Блок питания: DC Выход +5V дежурный режим

3 Amp

Блок питания: Блоки питания

700W/750W Резервируемое AC-DC высокий-efficiency блок питания с PMBus и I2C

Блок питания: Входное напряжение AC

700W: 100 - 140 V, 50-60 Hz, 8.5-6 Amp 750W: 180 - 240V, 60-50 Hz, 5-3.8 Amp

Блок питания: С Питание Distributor

+5V: 25 Amp +3.3V: 12 Amp -12V: 0.6 Amp

Блок питания: Сертификация

Gold Сертифицированный

Вентиляторы

5x 40x56mm Счётчик-rotating PWM Вентиляторы

Подсистема хранения

горячая замена

10 горячая замена 2.5" отсеков для накопителей; (8 SAS3 и 2 NVMe PCIe SSD/SATA3)

Процессорная подсистема

кэш

до 30MB

Ограничения процессорной подсистемы

† версия BIOS 3.0 или новее требуется

Процессоры и сокет

Два сокет R (LGA 2011) Intel® Xeon® процессор E5-2600; и E5-2600 v2 семейство†; (до 130W TDP)

Системная шина

QPI до 8 GT/s

Управление и совместимость

Программные средства управления

SuperDoctor® III Сторожевой таймер NMI SUM и SSM IPMI 2.0 Intel Узел Manager

Системная плата

Super X9DRW-CF31

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Управление электропитанием

ACPI / APM Управление питанием Включение питания режим для AC питание восстановление

Функции BIOS

Plug and Play (PnP) APM 1.2 PCI 2.3 ACPI 1.0 / 2.0 / 3.0 / 4.0 BIOS resuce hot keys USB Клавиатура поддержка SMBIOS 2.7.1UEFI 2.3.1

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 35°C (50°F до 95°F) При хранении Температура:; -40°C до 60°C (-40°F до 140°F) Рабочая относительная влажность:; 8% до 90% (без конденсации) При хранении Относительная влажность:; 5% до 95% (без конденсации)
