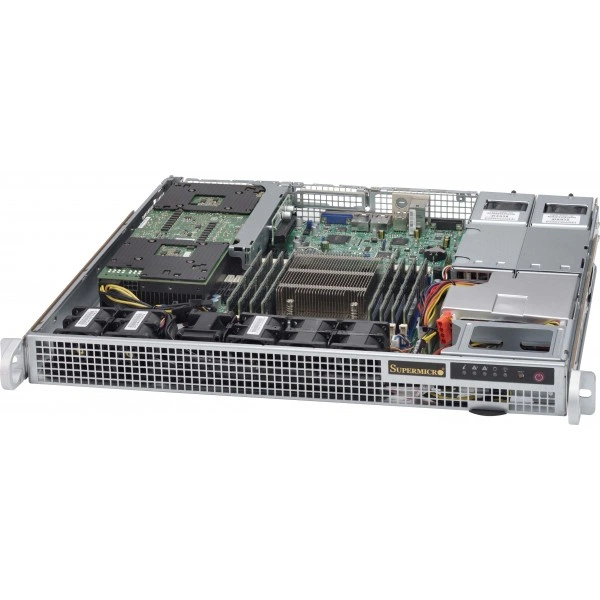

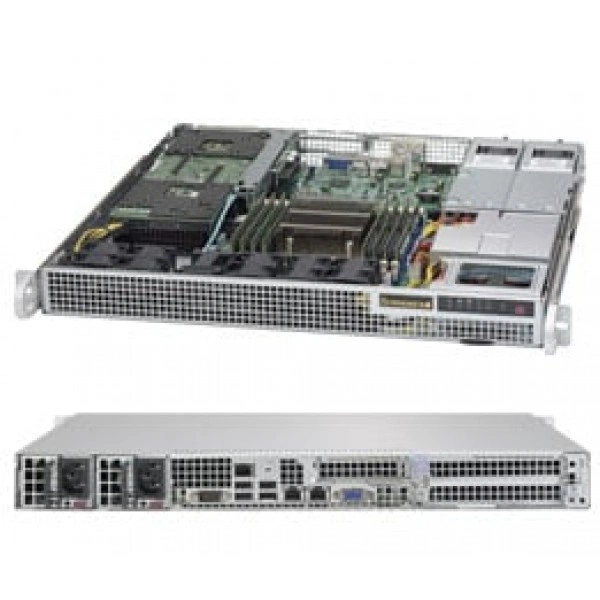

Сервер Supermicro SYS-1017R-WR 1U, LGA 2011, DDR3

Интерфейсы и расширение

Видеовыход VGA

Matrox G200eW 16MB DDR2 graphics контроллеры; 1x VGA порт

Интерфейсы SATA

SATA 2.0 3Gbps с RAID 0, 1, 5, 10 SATA 3.0 6Gbps с RAID 0, 1, 5, 10; 2x SATA3 (6Gbps) порты 4x SATA2 (3Gbps) порты

Порты USB

8x USB 2.0 порты всего; (4 задний + 4 через разъёмы)

Последовательные порты и разъёмы

1x Быстрый UART 16550 последовательный порт

Сетевые контроллеры

Intel® i350 Два Порт Gigabit Ethernet Виртуальный Машина Устройство Очереди снижение I/O накладные расходы Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8201N PHY (выделенный IPMI)

Сетевые порты LAN

2x RJ45 LAN порты 1x RJ45 Выделенный IPMI LAN порт

Слоты PCIe

2x PCI-E 3.0 x16 Полная высота слоты 1x PCI-E 3.0 x8 Низкопрофильное исполнение слот Опционально GPU поддержка: K10, K20, K40 пассивный только с option компоненты

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450RA0BX

Чипсет

Intel® C602 Чипсет

Конструкция и монтаж

Артикул

SYS-1017R-WR

Бренд

Supermicro

Высота

1.7" (43mm)

Глубина

16.8" (426mm)

Дисковая объединительная плата

SAS/SATA HDD Объединительная плата; (SAS поддержка требуется опционально SAS контроллер)

Индикаторы

Питание LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева

Кнопки

Питание On/Off кнопка Система Сброс кнопка

Масса

Масса нетто: 16.5 lbs (7.48 kg) Масса брутто: 27 lbs (12.25 kg)

Модель

SYS-1017R-WR

Модель шасси

CSE-514-R400W

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

8x 240-pin DDR3 слотов DIMM до 512GB DDR3 ECC LRDIMM до 256GB DDR3 ECC RDIMM до 64GB DDR3 ECC/non-ECC UDIMM

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки; (с использованием ECC память)

Напряжение памяти

1.5 V, 1.35 V

Объёмы модулей DIMM

32GB, 16GB, 8GB, 4GB, 2GB, 1GB,; 64GB LRDIMM

Тип памяти

1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: AC Вход

100-240V, 50-60Hz, 6-3A

Блок питания: DC Выход

+5V дежурный режим: 3A +12V: 33A

Блок питания: DC Выход С Питание Distributor

+5V: 25A +3.3V: 25A -12V: 0.6A

Блок питания: Блоки питания

400W Резервируемое Блоки питания w/Питание Distributor, PMBus 1.2, I2C, и PFC

Блок питания: Сертификация

Gold Сертифицированный

Вентиляторы

4x 4cm охлаждение вентиляторы (По умолчанию 3xFan для CPU 1x AOC)

Подсистема хранения

Внутренний

2x 2.5" Стационарный SATA3 отсеков для накопителей

Процессорная подсистема

кэш

до 30MB

Ограничения процессорной подсистемы

† версия BIOS 3.0 или новее требуется

Процессоры и сокет

сокет R (LGA 2011) Intel® Xeon® процессор E5-2600; и E5-2600 v2 семейство†

Системная шина

QPI до 8 GT/s

Управление и совместимость

Системная плата

Super X9SRW-F

Тип BIOS

8MB SPI Flash EEPROM с AMI BIOS

Функции BIOS

DMI 2.3 PCI 2.3 ACPI 1.0 / 2.0 USB Клавиатура поддержка SMBIOS 2.3

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 35°C (50°F до 95°F) При хранении Температура:; -40°C до 70°C (-40°F до 158°F) Рабочая относительная влажность:; 8% до 90% (без конденсации) При хранении Относительная влажность:; 5% до 95% (без конденсации)
