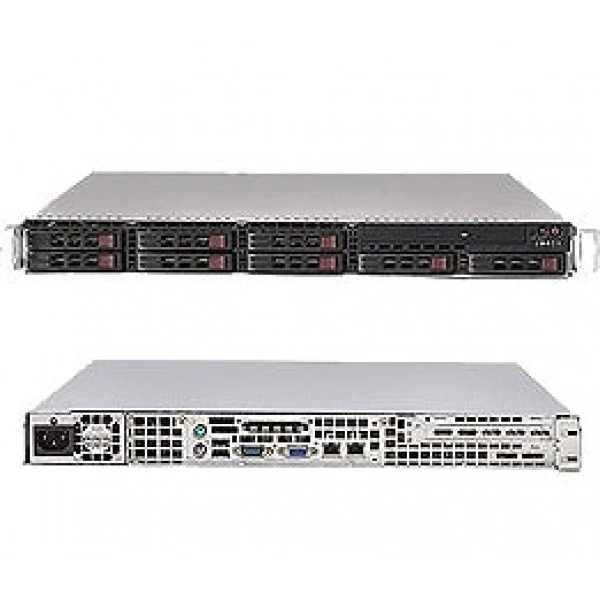

Сервер Supermicro SYS-1015B-M3B 1U, LGA775, DDR2

Артикул: SYS-1015B-M3B

В наличии

Сервер Supermicro SYS-1015B-M3B 1U, LGA775, DDR2

Name: Сервер Supermicro SYS-1015B-M3B 1U, LGA775, DDR2
Brand: Supermicro
SKU: SYS-1015B-M3B

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-supermicro.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 302-27-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание сервера Supermicro SYS-1015B-M3B

Supermicro SYS-1015B-M3B - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.

Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.

Системная плата - Super X7SB3-F.

Системная шина - 1333 / 1066 / 800 MHz система bus.

Объём памяти - Четыре 240-pin DIMM разъёмы Поддерживается до 8 GB из память (двухканальная).

Тип памяти - DDR2 800/667MHz небуферизованная ECC / non-ECC SDRAM, 240-pin позолоченные контакты модули DIMM.

Объёмы модулей DIMM - 256 MB, 512 MB, 1 GB, 2GB, 4GB.

Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.

Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.

При подборе фиксируют точное исполнение SYS-1015B-M3B. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.

Технические особенности

Системная плата: Super X7SB3-F
Системная шина: 1333 / 1066 / 800 MHz система bus
Объём памяти: Четыре 240-pin DIMM разъёмы Поддерживается до 8 GB из память (двухканальная)
Тип памяти: DDR2 800/667MHz небуферизованная ECC / non-ECC SDRAM, 240-pin позолоченные контакты модули DIMM
Объёмы модулей DIMM: 256 MB, 512 MB, 1 GB, 2GB, 4GB
Доступный Colors: Чёрный
Объединительная плата SAS/SATA: 1x SAS / SATA Объединительная плата
Интерфейсы SAS: Broadcom 1068E RAID 0, 1, 10 поддержка (Опционально: AOC-IButton68) RAID 5 поддержка; 8 SAS / SATA порты
Кнопки: Питание On/Off кнопка Система Сброс кнопка
Процессоры и сокет: Контроль для CPU ядра ( +1.8V, +3.3V, +5, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет) CPU Core 4-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.3750V-1.6000V Adjustable CPU clock частота ratio
Индикаторы: Питание состояние LED HDD активность LED 2x Сеть активность Индикаторы
Блок питания: Линия -12V: 0.5 Amp
Масса брутто: 10 lbs (4.5kg)
горячая замена: 8x 2.5" горячая замена SAS / SATA отсеков для накопителей
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных

Применение

Супермикро SYS-1015B-M3B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.

При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-113TQ, Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Конструкция

Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.

Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.

Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.

Монтаж и эксплуатация

Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.

Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.

Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro SYS-5015B-U. При подборе для другой конфигурации полезно проверить такое исполнение: DDR3, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro SYS-5015B-NT. При подборе для другой конфигурации полезно проверить такое исполнение: DDR3, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.

Комплектация

В спецификации поставки для SYS-1015B-M3B зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Требуемые подключения согласуют вместе с оборудованием системы.

Технические характеристики SYS-1015B-M3B

Интерфейсы и расширение

Видеовыход VGA: На плате Winbond® встроенный Graphics; 1x VGA порт
Интерфейс дисковода: 1 Дисковод контроллер; 1.44 MB
Интерфейсы SAS: Broadcom 1068E RAID 0, 1, 10 поддержка (Опционально: AOC-IButton68) RAID 5 поддержка; 8 SAS / SATA порты
Интерфейсы SATA: Intel® ICH9 SATA2 (3 Gbps) контроллер встроенный; Два Последовательный ATA порты (3 Gbps performance) Два SATA hard накопители поддерживается
Клавиатура и мышь: PS/2 клавиатура и мышь порты
Контроллер Super I/O: Winbond 83627DHG микросхема
Порты USB: до 8x USB 2.0 / 1.1 соответствует порты 2 задний порты 2 внутренний разъёмы + 2 на плате

Последовательный порты: 1x Быстрый UART 16550 последовательный порт 1x внутренний разъём
Сетевые контроллеры: 2x Один-порт Gigabit PCI-Express Ethernet Controllers Intel® 82574L Поддерживается 10BASE-T, 100BASE-T, 1000BASE-T, RJ45 выход
Сетевые порты LAN: 2x RJ45 LAN порты
Слоты PCIe: 1 (x8) PCI-e слот
Тактовый генератор: CK505
Удалённое управление IPMI: На плате IPMI с выделенный LAN Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Winbond® WCPM450
Чипсет: Intel 3210 чипсет ICH9 +2x Intel® 82574L + Broadcom 1068E

Конструкция и монтаж

Артикул: SYS-1015B-M3B
Бренд: Supermicro
Высота: 1.7" (43mm)
Глубина: 20" (508mm)
Доступный Colors: Чёрный
Индикаторы: Питание состояние LED HDD активность LED 2x Сеть активность Индикаторы
Кнопки: Питание On/Off кнопка Система Сброс кнопка
Масса брутто: 10 lbs (4.5kg)

Модель: SYS-1015B-M3B
Модель шасси: CSE-113MTQ-560CB
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Объединительная плата SAS/SATA: 1x SAS / SATA Объединительная плата
Тип оборудования: Серверные системы
Форм-фактор: 1U Стоечный
Ширина: 17.2" (437mm)

Оперативная память

Напряжение памяти: 1.8V только
Объём памяти: Четыре 240-pin DIMM разъёмы Поддерживается до 8 GB из память (двухканальная)

Объёмы модулей DIMM: 256 MB, 512 MB, 1 GB, 2GB, 4GB
Тип памяти: DDR2 800/667MHz небуферизованная ECC / non-ECC SDRAM, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: Блоки питания: 560W AC до DC блок питания w/ PFC
Блок питания: Входное напряжение AC: 100-240 V, 50-60 Hz, 6.5-2.6 Amp
Блок питания: Дежурная линия +5V: 2 Amp
Блок питания: Линия +12V: 46.5 Amp
Блок питания: Линия +3.3V: 15 Amp
Блок питания: Линия +5V: 15 Amp
Блок питания: Линия -12V: 0.5 Amp

Блок питания: Сертификация: Серебристый Сертифицированный; [ Проверка Отчёт ]
Вентиляторы: 4x 40x28mm высокий-efficiency вентиляторы 6x вентиляторы максимум
Дополнительные функции: Корпус вскрытие контроль Корпус вскрытие разъём
Индикаторы: CPU / Система Индикатор перегрева +5 Дежурный режим alert LED
Контроль вентиляторов: Всего из шесть 4-pin вентилятор разъёмы 6x вентиляторы с тахометр мониторинг Состояние контроль с встроенное ПО / программное обеспечение скорость управление Состояние контроль для on/off управление Поддержка 3-pin вентиляторы (без скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъём
Контроль температуры: Мониторинг для CPU и корпус окружающая среда CPU Тепловая защита поддержка Тепловой Мониторинг (TM2) Поддержка PECI
Процессоры и сокет: Контроль для CPU ядра ( +1.8V, +3.3V, +5, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет) CPU Core 4-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.3750V-1.6000V Adjustable CPU clock частота ratio

Подсистема хранения

горячая замена: 8x 2.5" горячая замена SAS / SATA отсеков для накопителей

Процессорная подсистема

Процессоры и сокет: Один LGA775 ZIF сокет Поддерживается Четыре-Core Intel® Xeon® X3300/X3200 серия Поддерживается Два-Core Intel® Xeon® E3100/3000 серия Поддерживается Intel® Xeon® процессор L3360 и L3110 серия Поддерживается Intel® Core™2 Четыре Q9000/Q8000/Q6000 серия Поддерживается Intel® Core™2 Duo E8000/E7000/E6000/E4000 серия Поддерживается Intel® Pentium® E5000/E2000 серия Поддерживается Intel® Celeron® E1000 и 400 серия NOTE: Intel Xeon процессор L3014 требуется an LGA771 сокет и is не поддерживается.

Системная шина: 1333 / 1066 / 800 MHz система bus

Управление и совместимость

Системная плата: Super X7SB3-F
Тип BIOS: 16Mb Flash EEPROM с Phoenix BIOS®

Функции BIOS: Plug and Play (PnP) DMI 2.3 поддержка PCI 2.2 ACPI 1.0/2.0 SMBIOS 2.3 USB Клавиатура поддержка

Условия эксплуатации

Условия эксплуатации и требования: Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
