Артикул: AS-2023US-TR4
В наличии

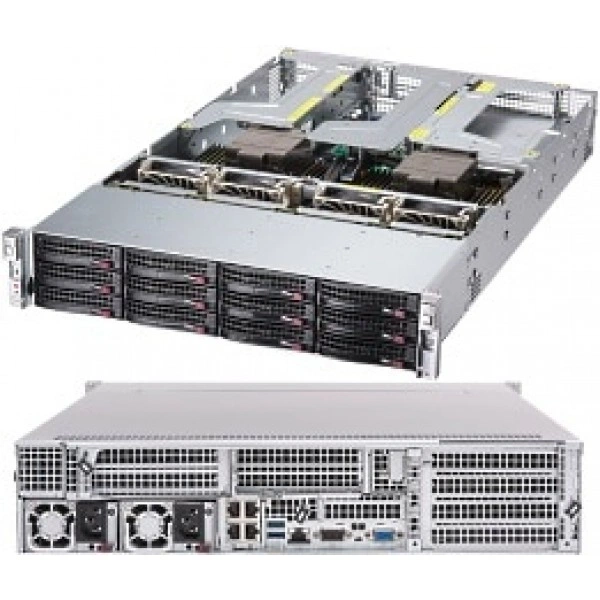

Сервер Supermicro AS-2023US-TR4 2U, SP3, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-2023US-TR4
Supermicro AS-2023US-TR4 - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - H11DSU-iN.
Процессоры и сокет - Два AMD EPYC™ 7001/7002* серия процессоры; (* Плата ревизия 2.x требуется); сокет SP3; Поддерживается CPU cTDP до 280W**.
Количество ядер - до 32 ядра (Плата ревизия 1.x + 7001 процессоры); до 64 ядра (Плата ревизия 2.x + 7002 процессоры).
Чипсет - Система on Микросхема (SoC).
Ограничения процессорной подсистемы - ** Certain Процессоры с высокий TDP higher than 225W может be поддерживается только при определённых условиях.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
При подборе фиксируют точное исполнение AS-2023US-TR4. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
Технические особенности
- Системная плата: H11DSU-iN
- Процессоры и сокет: Два AMD EPYC™ 7001/7002* серия процессоры; (* Плата ревизия 2.x требуется); сокет SP3; Поддерживается CPU cTDP до 280W**
- Количество ядер: до 32 ядра (Плата ревизия 1.x + 7001 процессоры); до 64 ядра (Плата ревизия 2.x + 7002 процессоры)
- Чипсет: Система on Микросхема (SoC)
- Ограничения процессорной подсистемы: ** Certain Процессоры с высокий TDP higher than 225W может be поддерживается только при определённых условиях.
- Бренд: Supermicro
- Сетевые контроллеры: Provided через Ultra Райзер Плата
- Индикаторы: CPU / Система Индикатор перегрева
- горячая замена: 12 горячая замена 3.5" Отсеки для накопителей:; 12 SATA3 by по умолчанию; Опционально накопитель Поддержка:; 8 SAS3 + 4 SAS3/NVMe; 2 задние с горячей заменой 2.5" отсеков для накопителей
- Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Высота: 3.5" (89mm)
- HDD Объединительная плата: Поддерживается 12 SATA3 или 8 SATA3 + 4 NVMe или 12 SAS3 HDD
- Форм-фактор: 2U
- Блок питания: Сертификация: Titanium Level; [ Проверка Отчёт ]
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-2023US-TR4 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro AOC-S3008L-L8E, Supermicro AOC-S3008L-L8I. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-2123US-TN24R25M. В спецификации альтернативного проекта ориентиром служат параметры: 25GbE, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro AS-2113S-WN24RT. В спецификации альтернативного проекта ориентиром служат параметры: до 1200W, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Комплектация
Для исполнения AS-2023US-TR4 заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются AOC-S3008L-L8e, AOC-S3008L-L8i, AOC-S3108L-H8iR, AOC-SAS3-9361-16I. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики AS-2023US-TR4
Интерфейсы и расширение
- Видеовыход VGA
- ASPEED AST2500 BMC; 1 VGA порт
- Дополнительные интерфейсы
- 1 COM порт (задний); 2 SATA DOM разъём питания; TPM 1.2 разъём
- Интерфейсы SAS
- 12 SAS3 порты поддержка через опционально Add-on Плата
- Интерфейсы SATA
- SATA3 (6 Gbps); 12 SATA3 (6 Gbps) порты
- Исполнение 2U
- 1 PCI-E 3.0 x16 слот (FH, 10.5" L); 5 PCI-E 3.0 x8 слоты (FH, 9.5" L); 1 PCI-E 3.0 x8 слот (LP); 1 PCI-E 3.0 x8 (внутренний специальный форм-фактор LP слот); (Both Процессоры требуется до be установлен для полный access до PCI-E слоты и на плате контроллеры. See manual block diagram и AOC Поддержка details.)
- Поддержка NVMe
- 4 NVMe поддержка с опционально кабели
- Порты USB
- 3 USB 3.0 порты (2 задний + 1 Тип A)
- Сетевые контроллеры
- Provided через Ultra Райзер Плата
- Сетевые порты LAN
- Четыре Gigabit LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2500 BMC
Конструкция и монтаж
- HDD Объединительная плата
- Поддерживается 12 SATA3 или 8 SATA3 + 4 NVMe или 12 SAS3 HDD
- Артикул
- AS-2023US-TR4
- Бренд
- Supermicro
- Высота
- 3.5" (89mm)
- Глубина
- 28.46" (723mm)
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Индикатор перегрева / Вентилятор fail LED /; UID LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса
- Масса нетто: 36 lbs (16.4 kg); Масса брутто: 72 lbs (32.7 kg)
- Масса упаковки
- 9.96" (H) 24.60" (W) 45.43" (D)
- Модель
- AS-2023US-TR4
- Модель шасси
- CSE-829U2TS-R1K62P-T
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U
- Ширина
- 17.2" (437mm)
Оперативная память
- Количество слотов DIMM
- 32 слотов DIMM; Поддерживается до 4TB регистровая ECC DDR4 2666MHz SDRAM (7001 процессоры); Поддерживается до 8TB регистровая ECC DDR4 3200MHz SDRAM (Плата ревизия 2.x требуется + 7002 процессоры); 8-канал память bus
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB, 64GB, 128GB, 256GB*; (* Плата ревизия 2.x требуется + 7002 процессоры)
- Тип памяти
- DDR4 2666 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (7001 процессоры); DDR4 3200 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (Плата ревизия 2.x требуется + 7002 процессоры)
Питание и охлаждение
- Блок питания: Блоки питания
- 1600W Резервируемое Блоки питания с PMBus
- Блок питания: Всего Выход Питание
- 1600W/1000W
- Блок питания: Вход
- 100-127Vac / 13 - 9A / 50-60Hz; 200-240Vac / 10 - 8A / 50-60Hz
- Блок питания: Габариты (W x H x L)
- 73.5 x 40 x 203 mm
- Блок питания: Линия +12V
- Максимум: 83.3A / Минимум: 0A (100-127Vac); Максимум: 133A / Минимум: 0A (200-240Vac)
- Блок питания: Линия 12Vsb
- Максимум: 2.1A / Минимум: 0A
- Блок питания: Сертификация
- Titanium Level; [ Проверка Отчёт ]
- Блок питания: Тип выходного подключения
- 25 Pairs Gold Контактная площадка Разъём
- Вентиляторы
- 4 высокая нагрузка-нагрузка PWM вентиляторы с оптимальный вентилятор скорость управление
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём контроля вскрытия корпуса
- Индикаторы
- CPU / Система Индикатор перегрева
- Контроль вентиляторов
- до 8-вентилятор состояние тахометр мониторинг; до восемь 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 8x Вентилятор разъёмы; I2C Температура Измерение Логика
- Процессоры и сокет
- Контроль напряжения ядер CPU, +12V, +3.3V, +5V, +5V дежурный режим, 3.3V дежурный режим, VBAT; CPU коммутация напряжение регулятор
Подсистема хранения
- горячая замена
- 12 горячая замена 3.5" Отсеки для накопителей:; 12 SATA3 by по умолчанию; Опционально накопитель Поддержка:; 8 SAS3 + 4 SAS3/NVMe; 2 задние с горячей заменой 2.5" отсеков для накопителей
Процессорная подсистема
- Количество ядер
- до 32 ядра (Плата ревизия 1.x + 7001 процессоры); до 64 ядра (Плата ревизия 2.x + 7002 процессоры)
- Ограничения процессорной подсистемы
- ** Certain Процессоры с высокий TDP higher than 225W может be поддерживается только при определённых условиях.
- Процессоры и сокет
- Два AMD EPYC™ 7001/7002* серия процессоры; (* Плата ревизия 2.x требуется); сокет SP3; Поддерживается CPU cTDP до 280W**
- Чипсет
- Система on Микросхема (SoC)
Управление и совместимость
- Системная плата
- H11DSU-iN
- Тип BIOS
- AMI 128Mb SPI Flash EEPROM
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; USB Клавиатура Поддержка; SMBIOS 3.1.1
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
