Артикул: AS-2123US-TN24R25M
В наличии

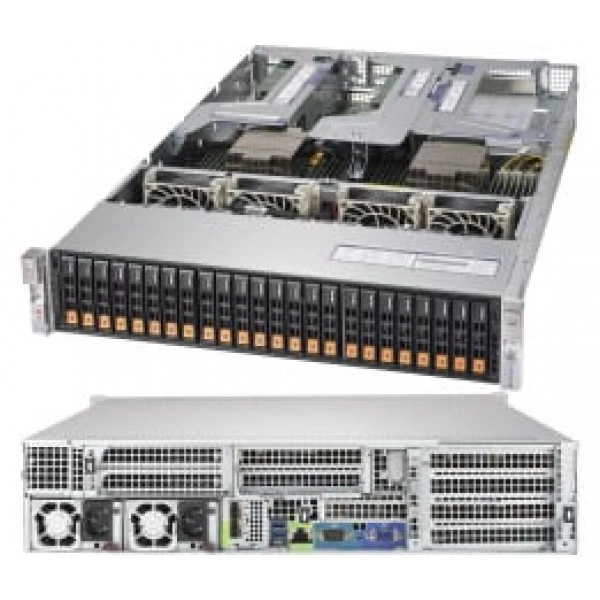

Сервер Supermicro AS-2123US-TN24R25M 2U, SP3, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-2123US-TN24R25M
Supermicro AS-2123US-TN24R25M - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - H11DSU-iN.
Процессоры и сокет - Два AMD EPYC™ 7001/7002* серия процессоры; (* Плата ревизия 2.x требуется); сокет SP3; Поддерживается CPU cTDP до 280W**.
Количество ядер - до 32 ядра (Плата ревизия 1.x + 7001 процессоры); до 64 ядра (Плата ревизия 2.x + 7002 процессоры).
Чипсет - Система on Микросхема (SoC).
Ограничения процессорной подсистемы - ** Certain Процессоры с высокий TDP higher than 225W может be поддерживается только при определённых условиях.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
При подборе фиксируют точное исполнение AS-2123US-TN24R25M. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Технические особенности
- Системная плата: H11DSU-iN
- Процессоры и сокет: Два AMD EPYC™ 7001/7002* серия процессоры; (* Плата ревизия 2.x требуется); сокет SP3; Поддерживается CPU cTDP до 280W**
- Количество ядер: до 32 ядра (Плата ревизия 1.x + 7001 процессоры); до 64 ядра (Плата ревизия 2.x + 7002 процессоры)
- Чипсет: Система on Микросхема (SoC)
- Ограничения процессорной подсистемы: ** Certain Процессоры с высокий TDP higher than 225W может be поддерживается только при определённых условиях.
- горячая замена: 24 горячая замена 2.5" U.2 NVMe отсеков для накопителей
- Контроль вентиляторов: до 4-вентилятор состояние тахометр мониторинг; до четыре 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Артикул: AS-2123US-TN24R25M
- Процессоры и сокет: Контроль напряжения ядер CPU, +12V, +3.3V, +5V, +5V дежурный режим, 3.3V дежурный режим, VBAT; CPU коммутация напряжение регулятор
- Соответствие RoHS: RoHS Соответствует
- Форм-фактор: 2U
- Блок питания: Сертификация: Titanium Level; [ Проверка Отчёт ]
- Порты USB: 3 USB 3.0 порты (2 задний + 1 Тип A)
- Блок питания: Всего Выход Питание: 1600W/1000W
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-2123US-TN24R25M подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0088L, Supermicro FAN-0158L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-2113S-WN24RT. При подборе для другой конфигурации полезно проверить такое исполнение: до 1200W, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro AS-2124US-TNRP. При подборе для другой конфигурации полезно проверить такое исполнение: 2U, 10GbE. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При работе с массивами заранее определяют требования к сохранности данных. Резервное копирование планируют отдельно от аппаратной конфигурации хранения.
Комплектация
В спецификации поставки для AS-2123US-TN24R25M зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются AOM-TPM-9655V, AOM-TPM-9665V, SFT-DCMS-Single. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики AS-2123US-TN24R25M
Интерфейсы и расширение
- Видеовыход VGA
- ASPEED AST2500 BMC; 2 VGA порты (1 задний, 1 на плате)
- Дополнительные интерфейсы
- 1 COM порт; 2 SATA DOM питание разъёмы; TPM 2.0 разъём
- Исполнение 2U
- Нет расширение слот доступно.*
- Поддержка NVMe
- 24 U.2 NVMe поддержка
- Порты USB
- 3 USB 3.0 порты (2 задний + 1 Тип A)
- Сетевые интерфейсы
- Два 25GbE SFP28 порты через AOC-2UR68-M2TS-O (Mellanox ConnectX-4 Lx EN)
- Сетевые порты LAN
- Два 25G SFP28 LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2500 BMC
Конструкция и монтаж
- Артикул
- AS-2123US-TN24R25M
- Бренд
- Supermicro
- Высота
- 3.5" (89mm)
- Глубина
- 28.46" (723mm)
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Индикатор перегрева / Вентилятор fail LED /; UID LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса
- Масса нетто: 39 lbs (17.7 kg); Масса брутто: 63 lbs (28.6 kg)
- Масса упаковки
- 9.96" (H) 24.60" (W) 45.43" (D)
- Модель
- AS-2123US-TN24R25M
- Модель шасси
- CSE-219U2TS-R1K62P
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U
- Ширина
- 17.2" (437mm)
Оперативная память
- Количество слотов DIMM
- 32 слотов DIMM; Поддерживается до 4TB регистровая ECC DDR4 2666MHz SDRAM (7001 процессоры); Поддерживается до 8TB регистровая ECC DDR4 3200MHz SDRAM (Плата ревизия 2.x требуется + 7002 процессоры); 8-канал память bus
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB, 64GB, 128GB, 256GB*; (* Плата ревизия 2.x требуется + 7002 процессоры)
- Тип памяти
- DDR4 2666 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (7001 процессоры); DDR4 3200 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM (Плата ревизия 2.x требуется + 7002 процессоры)
Питание и охлаждение
- Блок питания: Блоки питания
- 1600W Резервируемое Блоки питания с PMBus
- Блок питания: Всего Выход Питание
- 1600W/1000W
- Блок питания: Вход
- 100-127Vac / 13 - 9A / 50-60Hz; 200-240Vac / 10 - 8A / 50-60Hz
- Блок питания: Габариты (W x H x L)
- 73.5 x 40 x 203 mm
- Блок питания: Линия +12V
- Максимум: 83.3A / Минимум: 0A (100-127Vac); Максимум: 133A / Минимум: 0A (200-240Vac)
- Блок питания: Линия 12Vsb
- Максимум: 2.1A / Минимум: 0A
- Блок питания: Сертификация
- Titanium Level; [ Проверка Отчёт ]
- Блок питания: Тип выходного подключения
- 25 Pairs Gold Контактная площадка Разъём
- Вентиляторы
- 4 высокая нагрузка-нагрузка PWM вентиляторы с оптимальный вентилятор скорость управление
- Воздушный кожух
- 1 Воздушный кожух
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём контроля вскрытия корпуса
- Индикаторы
- CPU / Система Индикатор перегрева
- Контроль вентиляторов
- до 4-вентилятор состояние тахометр мониторинг; до четыре 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 4x Вентилятор разъёмы; I?C Температура Измерение Логика
- Процессоры и сокет
- Контроль напряжения ядер CPU, +12V, +3.3V, +5V, +5V дежурный режим, 3.3V дежурный режим, VBAT; CPU коммутация напряжение регулятор
Подсистема хранения
- горячая замена
- 24 горячая замена 2.5" U.2 NVMe отсеков для накопителей
Процессорная подсистема
- Количество ядер
- до 32 ядра (Плата ревизия 1.x + 7001 процессоры); до 64 ядра (Плата ревизия 2.x + 7002 процессоры)
- Ограничения процессорной подсистемы
- ** Certain Процессоры с высокий TDP higher than 225W может be поддерживается только при определённых условиях.
- Процессоры и сокет
- Два AMD EPYC™ 7001/7002* серия процессоры; (* Плата ревизия 2.x требуется); сокет SP3; Поддерживается CPU cTDP до 280W**
- Чипсет
- Система on Микросхема (SoC)
Управление и совместимость
- Системная плата
- H11DSU-iN
- Тип BIOS
- AMI 128Mb SPI Flash EEPROM
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; USB Клавиатура Поддержка; SMBIOS 3.1.1
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
