Артикул: AS-2022TG-H6RF
В наличии

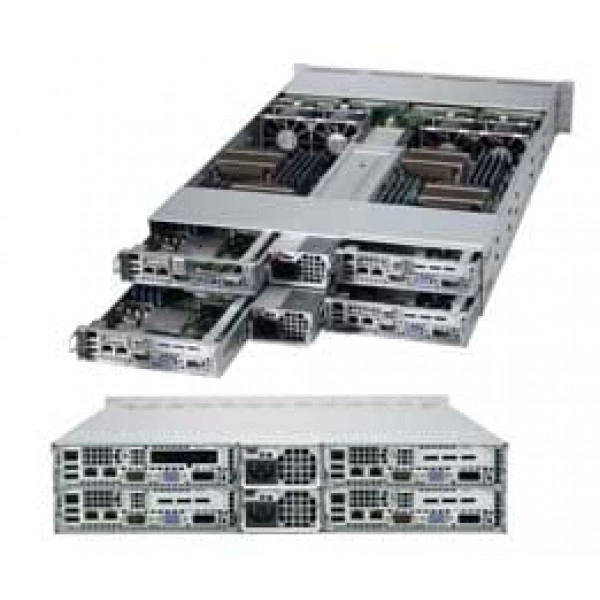

Сервер Supermicro AS-2022TG-H6RF 2U, DDR3, IPMI
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-2022TG-H6RF
Supermicro AS-2022TG-H6RF - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super H8DGT-HLF.
Процессоры и сокет - Два 1944-pin сокет G34; Поддерживается до два 16/12/8/4-Core готовность AMD Opteron? 6000 серия процессоры; HT3.0 Соединение поддержка.
Чипсет - AMD чипсет SR5690 + SP5100.
Ограничения процессорной подсистемы - Поддерживается 6000 процессоры с Максимум ACP 80W (TDP 115W).
Объём памяти на узел - 8 DIMM разъёмы; Поддержка до 256GB регистровая ECC 1866/1600/1333/1066 SDRAM в 8 модули DIMM; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; See Detailed Память Поддержка Matrix.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
При подборе фиксируют точное исполнение AS-2022TG-H6RF. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Технические особенности
- Системная плата: Super H8DGT-HLF
- Процессоры и сокет: Два 1944-pin сокет G34; Поддерживается до два 16/12/8/4-Core готовность AMD Opteron? 6000 серия процессоры; HT3.0 Соединение поддержка
- Чипсет: AMD чипсет SR5690 + SP5100
- Ограничения процессорной подсистемы: Поддерживается 6000 процессоры с Максимум ACP 80W (TDP 115W)
- Объём памяти на узел: 8 DIMM разъёмы; Поддержка до 256GB регистровая ECC 1866/1600/1333/1066 SDRAM в 8 модули DIMM; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; See Detailed Память Поддержка Matrix
- Последовательный порты на узел: 1x Быстрый UART 16550 последовательный порт; 1x последовательный порт разъём
- Высота: 3.47" (88mm) / 11.22" (285mm)
- Сетевые порты LAN на узел: 2 RJ45 LAN порты; 1 RJ45 Выделенный LAN поддерживается IPMI
- Напряжение памяти на узел: 1.35V или 1.5V
- Контроль ошибок памяти на узел: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Контроль вентиляторов: до 4-вентилятор состояние тахометр мониторинг; до четыре 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; 3-pin вентилятор поддержка (w/o скорость управление); Низкий шум вентилятор скорость управление; (4-pin вентилятор только); Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Индикаторы: 4x Питание состояние LED; 4x UID LED; 4x Сеть активность Индикаторы; 4x Система перегрев / вентилятор failed /; питание failed LED
- Доступный Colors: Чёрный
- Объёмы модулей DIMM на узел: 1GB, 2GB, 4GB, 8GB, 16GB, 32GB
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-2022TG-H6RF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro RSC-R1U-E16R, Supermicro SNK-P0037P. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-2022TC-HTRF4. В спецификации альтернативного проекта ориентиром служат параметры: ECC DDR3, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro AS-2122TC-H6RF4. Для сопоставления аппаратных возможностей можно рассмотреть вариант: ECC DDR3, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При работе с массивами заранее определяют требования к сохранности данных. Резервное копирование планируют отдельно от аппаратной конфигурации хранения.
Комплектация
Для исполнения AS-2022TG-H6RF заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Требуемые подключения согласуют вместе с оборудованием системы.
Технические характеристики AS-2022TG-H6RF
Интерфейсы и расширение
- Видеовыход VGA на узел
- Matrox G200 16MB DDR2; 1x VGA порт
- Интерфейсы SAS на узел
- LSI 6Gbps SAS 2108 w/ Аппаратные функции RAID поддержка, RAID 0, 1, 5 поддержка; 3x SAS2 (6Gb/s) Порты
- Контроллер Super I/O на узел
- Winbond® W83527 микросхема
- Порты USB на узел
- 5x USB 2.0 порты; 2x Задний, 1x разъём (2x порты), и 1x Тип A
- Последовательный порты на узел
- 1x Быстрый UART 16550 последовательный порт; 1x последовательный порт разъём
- Сетевые контроллеры на узел
- Intel® 82576 контроллер, Два-Порт; Gigabit Ethernet; 10/100/1000BASE-T поддержка
- Сетевые порты LAN на узел
- 2 RJ45 LAN порты; 1 RJ45 Выделенный LAN поддерживается IPMI
- Слоты PCIe на узел
- 1x PCI-E 2.0 x16
- Удалённое управление IPMI на узел
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM свыше LAN поддержка; Winbond® WPCM450 BMC
Конструкция и монтаж
- Артикул
- AS-2022TG-H6RF
- Бренд
- Supermicro
- Высота
- 3.47" (88mm) / 11.22" (285mm)
- Глубина
- 28.5" (724mm) / 39.76" (1010mm)
- Доступный Colors
- Чёрный
- Индикаторы
- 4x Питание состояние LED; 4x UID LED; 4x Сеть активность Индикаторы; 4x Система перегрев / вентилятор failed /; питание failed LED
- Кнопки
- 4x Питание On/Off кнопка; 4x UID кнопка
- Масса брутто
- 85 lbs / 38.6 kg
- Модель
- AS-2022TG-H6RF
- Модель шасси
- SC827HQ-R1620B
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U Twin2 Стоечный
- Ширина
- 17.25" (438mm) / 26.38" (670mm)
Оперативная память
- Контроль ошибок памяти на узел
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти на узел
- 1.35V или 1.5V
- Объём памяти на узел
- 8 DIMM разъёмы; Поддержка до 256GB регистровая ECC 1866/1600/1333/1066 SDRAM в 8 модули DIMM; Четыре канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; See Detailed Память Поддержка Matrix
- Объёмы модулей DIMM на узел
- 1GB, 2GB, 4GB, 8GB, 16GB, 32GB
- Тип памяти на узел
- DDR3 1866/1600/1333/1066 MHz; регистровая ECC или небуферизованная ECC/non-ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: AC Вход
- 1000W Выход @ 100-120V, 12-10A, 50-60Hz; 1200W Выход @ 120-140V, 12-10A, 50-60Hz; 1620W Выход @ 180-240V, 10.5-8A, 50-60Hz
- Блок питания: DC Выход
- 1000W: +12V/84A; +5Vsb/4A; 1200W: +12V/100A; +5Vsb/4A; 1620W: +12V/150A; +5Vsb/4A
- Блок питания: Блоки питания
- 1620W высокий-efficiency резервируемое блок питания w/ PMBus
- Блок питания: Сертификация
- Platinum Сертифицированный; [ Проверка Отчёт ]
- Вентиляторы
- 4x 80mm PWM охлаждение вентиляторы
- Индикаторы
- CPU / Система Индикатор перегрева; +5V Дежурный режим Оповещение LED
- Контроль вентиляторов
- до 4-вентилятор состояние тахометр мониторинг; до четыре 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; 3-pin вентилятор поддержка (w/o скорость управление); Низкий шум вентилятор скорость управление; (4-pin вентилятор только); Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 8x Вентилятор разъёмы; I2C Температура Измерение Логика
- Процессоры и сокет
- Контроль напряжения ядер CPU, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, VBAT, HT, память, чипсет; CPU коммутация напряжение регулятор
Подсистема хранения
- HDD отсек
- 12x горячая замена 3.5" HDD (3 для каждый узел)
Процессорная подсистема
- Ограничения процессорной подсистемы
- Поддерживается 6000 процессоры с Максимум ACP 80W (TDP 115W)
- Процессоры и сокет
- Два 1944-pin сокет G34; Поддерживается до два 16/12/8/4-Core готовность AMD Opteron? 6000 серия процессоры; HT3.0 Соединение поддержка
- Чипсет
- AMD чипсет SR5690 + SP5100
Управление и совместимость
- Системная плата
- Super H8DGT-HLF
- Тип BIOS на узел
- 16Mb SPI Flash ROM с AMI® BIOS
- Функции BIOS на узел
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; USB Клавиатура Поддержка; SMBIOS 2.3
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
