Артикул: AS-2022TC-BTRF
В наличии

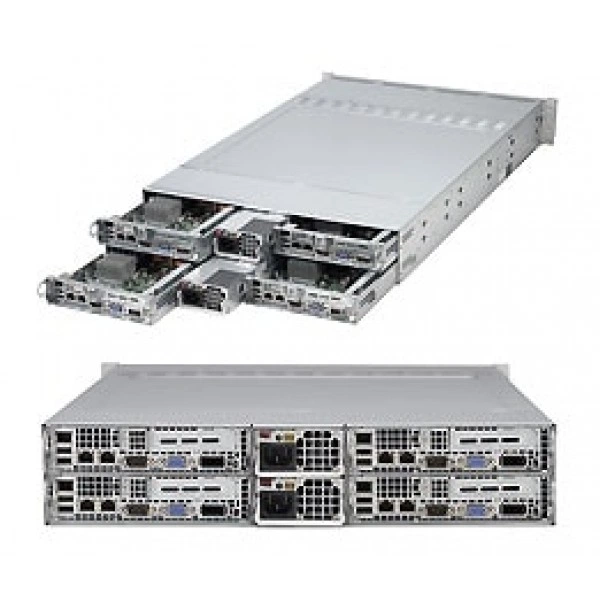

Сервер Supermicro AS-2022TC-BTRF 2U, DDR3, IPMI
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-2022TC-BTRF
Supermicro AS-2022TC-BTRF - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super H8DCT-F.
Процессоры и сокет - Два 1207-pin сокет C32; Поддерживается два 8/6/4-Core готовность AMD Opteron? 4000 серия процессоры; HT3.0 Соединение поддержка.
Чипсет - AMD SR5670 + SP5100 Чипсет.
Тип памяти на узел - DDR3 1600/1333/1066 MHz регистровая ECC или небуферизованная ECC/non-ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM на узел - 32GB, 16GB, 8GB, 4GB, 2GB, 1GB.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
При подборе фиксируют точное исполнение AS-2022TC-BTRF. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Технические особенности
- Системная плата: Super H8DCT-F
- Процессоры и сокет: Два 1207-pin сокет C32; Поддерживается два 8/6/4-Core готовность AMD Opteron? 4000 серия процессоры; HT3.0 Соединение поддержка
- Чипсет: AMD SR5670 + SP5100 Чипсет
- Объём памяти на узел: 12 DIMM разъёмы; Поддержка до 192GB регистровая ECC или 64GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 12 модули DIMM; Два канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; See Detailed Память Поддержка Matrix
- Тип памяти на узел: DDR3 1600/1333/1066 MHz регистровая ECC или небуферизованная ECC/non-ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Контроль температуры: Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 8x Вентилятор разъёмы; I2C Температура Измерение Логика
- Глубина: 28.5" (724mm) / 39.76" (1010mm)
- Контроль вентиляторов: до 4-вентилятор состояние тахометр мониторинг; до четыре 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; 3-pin вентилятор поддержка (w/o скорость управление); Низкий шум вентилятор скорость управление; (4-pin вентилятор только); Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- HDD отсек: 3x 3.5" С горячей заменой SATA Жёсткий Отсеки для накопителей; (на узел); Enterprise SATA HDD только рекомендуется
- Напряжение памяти на узел: 1.35V или 1.5V
- Блок питания: AC Вход: 1100W Выход @ 100-140V, 13.5-9.5A, 50-60Hz; 1400W Выход @ 180-240V, 9.5-7.0A, 50-60Hz
- Соответствие RoHS: RoHS Соответствует
- Интерфейсы SATA на узел: AMD SP5100 (RAID 0, 1); 3x SATA2.0 (3Gb/s) Порты
- Порты USB на узел: 4x USB 2.0 порты; 2x Задний, 1x разъём
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-2022TC-BTRF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro MCP-220-00043-0N, Supermicro RSC-R1U-E16R. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
При работе с массивами заранее определяют требования к сохранности данных. Резервное копирование планируют отдельно от аппаратной конфигурации хранения.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-2022TC-HTRF4. Для сопоставления аппаратных возможностей можно рассмотреть вариант: ECC DDR3, до 1620W. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro AS-2022TG-HLTRF. При подборе для другой конфигурации полезно проверить такое исполнение: до 1620W, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Комплектация
Комплектование позиции AS-2022TC-BTRF удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются MCP-220-00043-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики AS-2022TC-BTRF
Интерфейсы и расширение
- Видеовыход VGA на узел
- Matrox G200eW 16MB DDR2; 1x VGA порт
- Интерфейсы SATA на узел
- AMD SP5100 (RAID 0, 1); 3x SATA2.0 (3Gb/s) Порты
- Контроллер Super I/O на узел
- Winbond® W83527 микросхема
- Порты USB на узел
- 4x USB 2.0 порты; 2x Задний, 1x разъём
- Последовательный порты на узел
- 1x Быстрый UART 16550 последовательный порт
- Сетевые контроллеры на узел
- Intel® 82576 контроллер, Два-Порт; Gigabit Ethernet; 10/100/1000BASE-T поддержка
- Сетевые порты LAN на узел
- 2 RJ45 LAN порты; 1 RJ45 Выделенный LAN поддерживается IPMI
- Слоты PCIe на узел
- 1x PCI-E 2.0 x16
- Удалённое управление IPMI на узел
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM свыше LAN поддержка; Winbond® WPCM450 BMC
Конструкция и монтаж
- Артикул
- AS-2022TC-BTRF
- Бренд
- Supermicro
- Высота
- 3.47" (88mm) / 11.22" (285mm)
- Глубина
- 28.5" (724mm) / 39.76" (1010mm)
- Доступный Colors
- Чёрный
- Индикаторы
- 4x Питание состояние LED; 4x UID LED; 4x Сеть активность Индикаторы; 4x Система перегрев / вентилятор failed /; питание failed LED
- Кнопки
- 4x Питание On/Off кнопка; 4x UID кнопка
- Масса брутто
- 85 lbs / 38.6 kg
- Модель
- AS-2022TC-BTRF
- Модель шасси
- CSE-827H-R1400B
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U Twin2 Стоечный
- Ширина
- 17.25" (438mm) / 26.38" (670mm)
Оперативная память
- Напряжение памяти на узел
- 1.35V или 1.5V
- Объём памяти на узел
- 12 DIMM разъёмы; Поддержка до 192GB регистровая ECC или 64GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 12 модули DIMM; Два канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти; See Detailed Память Поддержка Matrix
- Объёмы модулей DIMM на узел
- 32GB, 16GB, 8GB, 4GB, 2GB, 1GB
- Тип памяти на узел
- DDR3 1600/1333/1066 MHz регистровая ECC или небуферизованная ECC/non-ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: AC Вход
- 1100W Выход @ 100-140V, 13.5-9.5A, 50-60Hz; 1400W Выход @ 180-240V, 9.5-7.0A, 50-60Hz
- Блок питания: DC Выход
- 1100W: +12V/92A; +5Vsb/4A; 1400W: +12V/116A; +5Vsb/4A
- Блок питания: Блоки питания
- 1400W высокий-efficiency (1+1) резервируемое блок питания с PMBus
- Блок питания: С Distributor
- +5V: 30 Amp; +3.3V: 24 Amp; -12V: 0.6 Amp
- Блок питания: Сертификация
- Gold Сертифицированный; [ Проверка Отчёт ]
- Вентиляторы
- 4x PWM вентиляторы w/ Optimal Скорость вентилятора Управление
- Индикаторы
- CPU / Система Индикатор перегрева; +5V Дежурный режим Оповещение LED
- Контроль вентиляторов
- до 4-вентилятор состояние тахометр мониторинг; до четыре 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; 3-pin вентилятор поддержка (w/o скорость управление); Низкий шум вентилятор скорость управление; (4-pin вентилятор только); Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 8x Вентилятор разъёмы; I2C Температура Измерение Логика
- Процессоры и сокет
- Контроль напряжения ядер CPU, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, VBAT, HT, память, чипсет; CPU коммутация напряжение регулятор
Подсистема хранения
- HDD отсек
- 3x 3.5" С горячей заменой SATA Жёсткий Отсеки для накопителей; (на узел); Enterprise SATA HDD только рекомендуется
Процессорная подсистема
- Процессоры и сокет
- Два 1207-pin сокет C32; Поддерживается два 8/6/4-Core готовность AMD Opteron? 4000 серия процессоры; HT3.0 Соединение поддержка
- Чипсет
- AMD SR5670 + SP5100 Чипсет
Управление и совместимость
- Системная плата
- Super H8DCT-F
- Тип BIOS на узел
- 16Mb SPI Flash ROM с AMI® BIOS
- Функции BIOS на узел
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; USB Клавиатура Поддержка; SMBIOS 2.3
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 30°C (50°F до 86°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
