Артикул: AS-1020S-8
В наличии

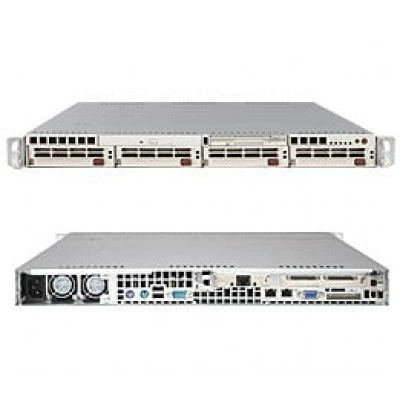

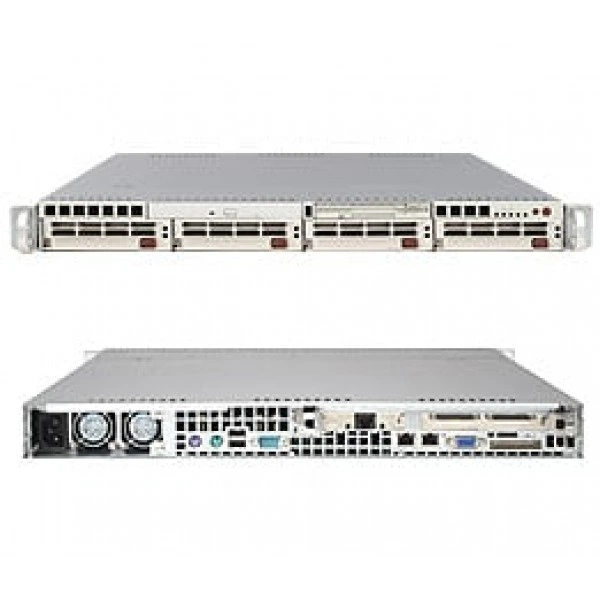

Сервер Supermicro AS-1020S-8 1U, IPMI, до 500W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-1020S-8
Supermicro AS-1020S-8 - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - H8DSR-8.
Процессоры и сокет - Два 940-pin ZIF Разъёмы; Поддерживается до два Два-Core AMD Opteron? 200 серия процессоры; 1MB кэш; VRM x3.
Чипсет - ServerWorks HT2000; ServerWorks HT1000.
Тип памяти - DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM - 256 MB, 512 MB, 1GB, 2GB, 4GB**.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
При подборе фиксируют точное исполнение AS-1020S-8. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Технические особенности
- Системная плата: H8DSR-8
- Процессоры и сокет: Два 940-pin ZIF Разъёмы; Поддерживается до два Два-Core AMD Opteron? 200 серия процессоры; 1MB кэш; VRM x3
- Чипсет: ServerWorks HT2000; ServerWorks HT1000
- Тип памяти: DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 256 MB, 512 MB, 1GB, 2GB, 4GB**
- Индикаторы: Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Индикатор перегрева
- Доступный Colors: Бежевый, Чёрный
- IDE: Поддерживается UDMA Режим 5; Поддерживается PIO Режим 4; Поддерживается ATA/100
- CD-ROM: Slim 24x CD-ROM накопитель
- Порты USB: FUCI; 2 USB Задний Порты; 2 USB Внутренний Headers; USB 2.0 Соответствует, 1.1 Совместимый
- Сетевые порты LAN: 2 RJ45 LAN порт
- Ширина: 17.2" (437mm)
- Процессоры и сокет: Контроль напряжения ядер CPU, +5V, ±12V & +2.5V, 2.5V Дежурный режим, +5V Дежурный режим, VBAT.; Мониторинг для HyperTransport напряжение 1.2V, память напряжение 2.5V, DDR termination 1.25V; до 5 вентилятор состояние; Поддерживается Управление системой Утилита
- Форм-фактор: 1U
- Тип оборудования: Серверные системы
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-1020S-8 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-RR1U-EL, Supermicro CSE-RR1U-XLP. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-1020C-3. В спецификации альтернативного проекта ориентиром служат параметры: высота: 1.7" (43mm), 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-6014H-82. В спецификации альтернативного проекта ориентиром служат параметры: DDR2, ECC DDR2. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Комплектация
Для исполнения AS-1020S-8 заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CSE-RR1U-EL, CSE-RR1U-ELP, SNK-P0012, AOC-1UIPMI-B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики AS-1020S-8
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- IDE
- Поддерживается UDMA Режим 5; Поддерживается PIO Режим 4; Поддерживается ATA/100
- PCI-X
- 1 64-бит 133MHz PCI-X (3.3V) слот; (Низкий-Profile); 1 64-бит 100MHz PCI-X (3.3V) слот; (Полная высота / Полный-length)
- SCSI
- Adaptec AIC-7902W Контроллер; Два-Channel Ultra320 SCSI с Узел RAID; Узел RAID 0, 1, 10, JBOD; 2-Channel Ultra320 SCSI; AIC7902 SCSI Контроллер; SCSI ZCR Поддержка
- Видеовыход VGA
- ATI Rage XL 8MB PCI Graphics Контроллер; VGA Порт
- Интерфейс дисковода
- 1 Дисковод порт; 1.44 MB
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- NS PC87427
- Поддержка Zero Channel RAID
- Поддержка Zero-Channel RAID
- Порты USB
- FUCI; 2 USB Задний Порты; 2 USB Внутренний Headers; USB 2.0 Соответствует, 1.1 Совместимый
- Последовательный порты
- 1 Быстрый UART 16550 последовательный порты; 1 Разъём
- Сетевые контроллеры
- ServerWorks® HT2000 Два Gigabit Ethernet Контроллер; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2 RJ45 LAN порт
- Слоты PCIe
- 2 PCI-e x8 слоты (Опционально с PCI-e Райзер Плата)
- Тактовый генератор
- ICS932S801AG
- Удалённое управление IPMI
- Интеллектуальный Платформа Управление Интерфейс v.2.0+; (Опционально: 1UIPMI-B ) 1U Поддержка; (Опционально: 1UIPMI-B + 1UIPMI-LANG) для 3rd LAN порт поддержка с IPMI; RMM (Удалённое управление Модуль); (Плата not в комплекте); IPMI 2.0 расширение слот
Конструкция и монтаж
- Артикул
- AS-1020S-8
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 25.6" (650mm)
- Доступный Colors
- Бежевый, Чёрный
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Система Индикатор перегрева
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 36 lbs (16.4kg)
- Модель
- AS-1020S-8
- Модель шасси
- SC813S+-500
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Объединительная плата SCSI
- 4 x 3.5" SCSI HDD Объединительная плата
- Форм-фактор
- 1U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 2.5 V только
- Объём памяти
- Восемь 184-pin DIMM разъёмы; Поддерживается до 16 GB DDR 400 MHz память или; Поддерживается до 32 GB DDR 333 MHz память или; Поддерживается до 32 GB DDR 266 MHz память; Один или Два (рекомендуется) канал поддержка памяти; For Один CPU: Память требуется be заполнены в the соседние память bank; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти
- Объёмы модулей DIMM
- 256 MB, 512 MB, 1GB, 2GB, 4GB**
- Тип памяти
- DDR 400/333/266MHz buffered (регистровая) ECC SDRAM 72-бит, 184-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: DC Выход
- 5V + 3.3V <= 160W
- Блок питания: Блоки питания
- Cold-swappable 500W AC блок питания модуль с PFC; [ 20-pin, (4-pin, 8-pin = 12V) ]
- Блок питания: Входное напряжение AC
- 100 - 240V, 60-50Hz, 10 Amp Максимум
- Блок питания: Дежурная линия +5V
- 2.0 Amp
- Блок питания: Линия +12V
- 39.0 Amp
- Блок питания: Линия +3.3V
- 21.0 Amp
- Блок питания: Линия +5V
- 30.0 Amp
- Блок питания: Линия -12V
- 1.0 Amp
- Вентиляторы
- 4x 10,200 RPM счётчик rotating вентиляторы
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём контроля вскрытия корпуса
- Индикаторы
- CPU / Индикатор перегрева; Suspend-состояние индикатор LED; +5V Дежурный режим alert LED
- Контроль вентиляторов
- Всего из до five 3-pin вентилятор разъёмы; 5 Tachometer мониторинг; Состояние контроль для скорость управление; Состояние контроль для on/off управление; Низкий-шум Скорость вентилятора Управление
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита поддержка; PC температура измерение logic
- Процессоры и сокет
- Контроль напряжения ядер CPU, +5V, ±12V & +2.5V, 2.5V Дежурный режим, +5V Дежурный режим, VBAT.; Мониторинг для HyperTransport напряжение 1.2V, память напряжение 2.5V, DDR termination 1.25V; до 5 вентилятор состояние; Поддерживается Управление системой Утилита
Подсистема хранения
- CD-ROM
- Slim 24x CD-ROM накопитель
- Интерфейс дисковода
- 3.5" 1.44MB Slim Дисковод накопитель
- Поддержка горячей замены
- 4 x 3.5" горячая замена SCSI Отсеки для накопителей с SAF-TE
Процессорная подсистема
- Процессоры и сокет
- Два 940-pin ZIF Разъёмы; Поддерживается до два Два-Core AMD Opteron? 200 серия процессоры; 1MB кэш; VRM x3
- Чипсет
- ServerWorks HT2000; ServerWorks HT1000
Управление и совместимость
- Системная плата
- H8DSR-8
- Тип BIOS
- 8Mb Flash EEPROM с AMI® BIOS; SST49LF080A BIOS Микросхема
- Функции BIOS
- Plug and Play (PnP); ACPI 2.0; PCI 2.2; DMI 2.3; BIOS Rescue Hot Keys; SMBIOS 2.3; USB Клавиатура поддержка
