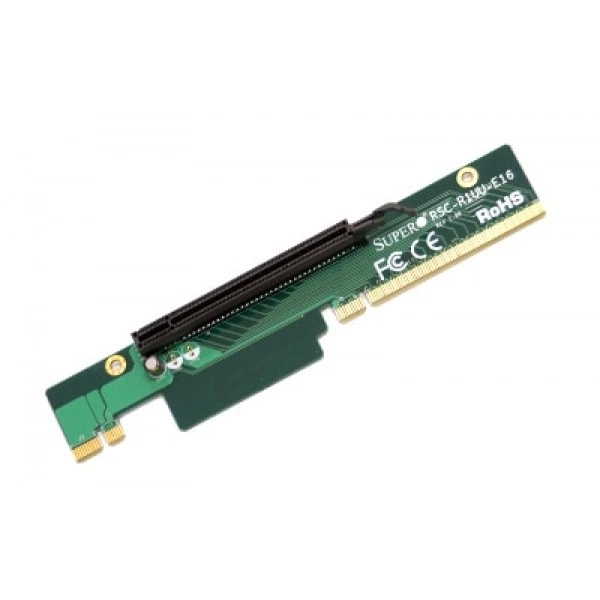

Плата расширения Supermicro RSC-R1UU-E16 1U, PCI-E x16

Основное описание платы расширения Supermicro RSC-R1UU-E16

Supermicro RSC-R1UU-E16 - плата расширения. Изделие организует размещение и подключение плат в совместимой серверной конфигурации.

Райзер подбирают по электрическому интерфейсу и механическому исполнению системы. Проверка монтажного положения помогает согласовать плату расширения с корпусом.

Платформа - UIO.

Форм-фактор - 1U.

Расположение - левая сторона.

Активное или пассивное исполнение - Пассивный.

Интерфейс и слоты - Выход:; (1) PCI-E x16; Сигнал:; (1) PCI-E x16.

При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

При подборе фиксируют точное исполнение RSC-R1UU-E16. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Райзер участвует в передаче сигналов между платформой и установленными устройствами. Возможности подключения зависят от схемы платформы и выбранного исполнения.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Технические особенности

• Платформа: UIO
• Форм-фактор: 1U
• Расположение: левая сторона
• Активное или пассивное исполнение: Пассивный
• Интерфейс и слоты: Выход:; (1) PCI-E x16; Сигнал:; (1) PCI-E x16
• Поколения PCIe: gen2: Да, depending on MB; gen3: Нет; gen4:; gen5:
• Поддержка GPU/PHI: Да
• Совместимые системы: 6015A-NT
• Назначение изделия: Организует размещение и подключение плат в совместимой серверной конфигурации
• Бренд: Supermicro
• Модель: RSC-R1UU-E16
• Артикул: RSC-R1UU-E16
• Тип оборудования: Райзеры
• Назначение изделия: Организует размещение и подключение плат в совместимой серверной конфигурации
