Артикул: AS-1011M-NI
В наличии

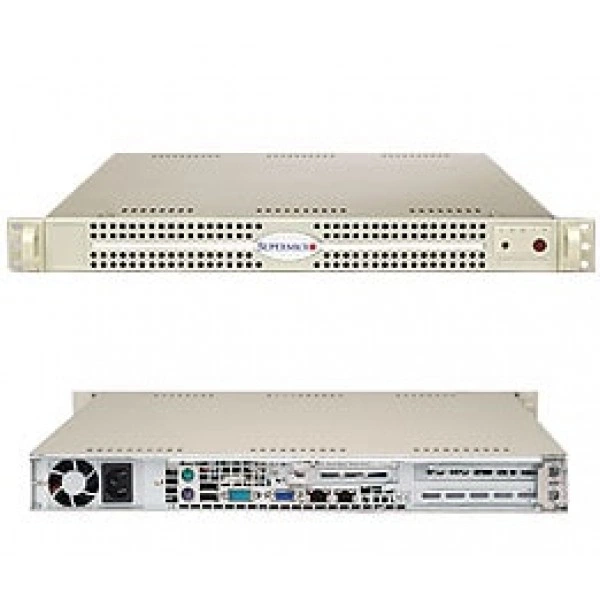

Сервер Supermicro AS-1011M-NI 1U, DDR2, до 280W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro AS-1011M-NI
Supermicro AS-1011M-NI - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super H8SMU.
Процессоры и сокет - Один 940-pin AM2 сокет; Поддерживается один Четыре-Core AMD Opteron? 1000 серия; (сокет AM2/AM3) процессор; 4 phase VRM.
Системная шина - 1000MHz HyperTransport.
Чипсет - nVidia MCP55 Pro.
Объём памяти - Четыре 240-pin DIMM разъёмы; Поддерживается до 8 GB DDR2 800/667/533 MHz память; Один или Два (рекомендуется) канал память.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
При подборе фиксируют точное исполнение AS-1011M-NI. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Технические особенности
- Системная плата: Super H8SMU
- Процессоры и сокет: Один 940-pin AM2 сокет; Поддерживается один Четыре-Core AMD Opteron? 1000 серия; (сокет AM2/AM3) процессор; 4 phase VRM
- Системная шина: 1000MHz HyperTransport
- Чипсет: nVidia MCP55 Pro
- Объём памяти: Четыре 240-pin DIMM разъёмы; Поддерживается до 8 GB DDR2 800/667/533 MHz память; Один или Два (рекомендуется) канал память
- Правый Слот: 1 PCI-express x8 Слот (Низкий-Profile)
- Модель: AS-1011M-NI
- Высота: 1.7" (43mm)
- Левый слоты: 2 PCI-express x8 Слот; (Полная высота / Полный-length)
- Сетевые контроллеры: nVidia MCP55 Pro Чипсет Два-порт LAN / Ethernet Контроллер; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Контроль температуры: Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита поддержка; I2C температура измерение logic
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
- IDE: Один EIDE канал; Поддерживается UDMA Режим 5; Поддерживается PIO Режим 4; Поддерживается ATA/100/133; Один ATA 133/100 EIDE каналы поддержка до два UDMA IDE устройства; Поддерживается UDMA Режим 5; Поддерживается ATA133/100
- Блок питания: Линия +12V: 23Amp @ 100-140V, 27Amp @ 180-240V
- Тип оборудования: Серверные системы
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро AS-1011M-NI подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro AOC-SIMSO+ IPMI Card, Supermicro CBL-0191L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-1011M-URV. Этот вариант рассматривают для проекта со следующими требованиями: до 450W, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro AS-1021M-82V. Для сопоставления аппаратных возможностей можно рассмотреть вариант: ECC DDR2, до 560W. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Комплектация
В заявке на AS-1011M-NI укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются AOC-SIMSO, AOC-SIMSO+, RSC-R1UU-E16. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики AS-1011M-NI
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- IDE
- Один EIDE канал; Поддерживается UDMA Режим 5; Поддерживается PIO Режим 4; Поддерживается ATA/100/133; Один ATA 133/100 EIDE каналы поддержка до два UDMA IDE устройства; Поддерживается UDMA Режим 5; Поддерживается ATA133/100
- Видеовыход VGA
- ATI ES1000 graphics контроллер; 1 VGA порт
- Интерфейс дисковода
- 1 Дисковод порт 1.44 MB
- Интерфейсы SATA
- nVidia MCP55 Pro SATA2 3.0Gbps Контроллер; 4 SATA Порты; nVidia RAID 2.0; SATA RAID 0, 1, 0+1, 5, JBOD Поддержка; до три SATA2 устройства
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- Winbond 83627HG
- Левый слоты
- 2 PCI-express x8 Слот; (Полная высота / Полный-length)
- Порты USB
- 2 USB Задний Порты; 2 USB Внутренний Headers; 4 Всего USB 2.0 Соответствует, 1.1 Совместимый
- Последовательный порты
- 1 Быстрый UART 16550 последовательный порты; 1 Разъём
- Правый Слот
- 1 PCI-express x8 Слот (Низкий-Profile)
- Сетевые контроллеры
- nVidia MCP55 Pro Чипсет Два-порт LAN / Ethernet Контроллер; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2 RJ45 LAN порты
- Удалённое управление IPMI
- Интеллектуальный Платформа Управление Интерфейс v.2.0: (Опционально: AOC-SIMSO(+) R 3.00); RMM (Удалённое управление Модуль); (Плата not в комплекте)
Конструкция и монтаж
- Артикул
- AS-1011M-NI
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 25.6" (650mm)
- Доступный Colors
- Бежевый, Чёрный
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; 2x Сеть активность Индикаторы; Universal Информация (UID) LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 34 lbs (15.4kg)
- Модель
- AS-1011M-NI
- Модель шасси
- SC812L-280U
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Порты
- 2x USB & DB9 COM порт tray; (Опционально - в place из дисковод накопитель)
- Форм-фактор
- 1U Стоечный
- Ширина
- 16.8" (426mm)
Оперативная память
- Напряжение памяти
- 1.8V только
- Объём памяти
- Четыре 240-pin DIMM разъёмы; Поддерживается до 8 GB DDR2 800/667/533 MHz память; Один или Два (рекомендуется) канал память
- Объёмы модулей DIMM
- 512 MB, 1GB, 2GB
- Тип памяти
- DDR2 800/667/533MHz un-buffered ECC / non-ECC SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: Блоки питания
- 280W AC блок питания w/ PFC
- Блок питания: Входное напряжение AC
- 100 - 240V, 50 - 60Hz, 5Amp
- Блок питания: Дежурная линия +5V
- 2 Amp
- Блок питания: Линия +12V
- 23Amp @ 100-140V, 27Amp @ 180-240V
- Блок питания: Линия +3.3V
- 15 Amp
- Блок питания: Линия +5V
- 18 Amp
- Блок питания: Линия -12V
- 1.0 Amp
- Вентиляторы
- 2x Blower Вентиляторы
- Дополнительные функции
- Разъём контроля вскрытия корпуса; Контроль вскрытия корпуса
- Индикаторы
- CPU / Индикатор перегрева; Suspend-состояние индикатор LED; +5V Дежурный режим Оповещение LED; UID/Удалённый UID LED
- Контроль вентиляторов
- Всего до five 3-pin вентилятор разъёмы; Поддержка 3-pin вентиляторы (с скорость управление)
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита поддержка; I2C температура измерение logic
- Процессоры и сокет
- Контроль напряжения ядер CPU, +3.3V, +5V, +12V, +5V Дежурный режим, VBAT; CPU 4-phase Коммутация Напряжение Regulator
Подсистема хранения
- Внутренний
- 3x 3.5" Внутренний отсеков для накопителей
Процессорная подсистема
- Процессоры и сокет
- Один 940-pin AM2 сокет; Поддерживается один Четыре-Core AMD Opteron? 1000 серия; (сокет AM2/AM3) процессор; 4 phase VRM
- Системная шина
- 1000MHz HyperTransport
- Чипсет
- nVidia MCP55 Pro
Управление и совместимость
- Системная плата
- Super H8SMU
- Тип BIOS
- 4Mb Flash EEPROM с AMI® BIOS
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; PCI 2.2; USB Клавиатура поддержка
