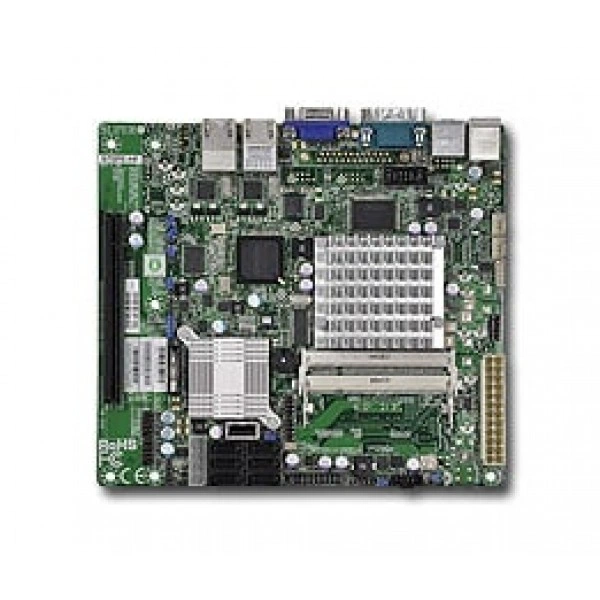

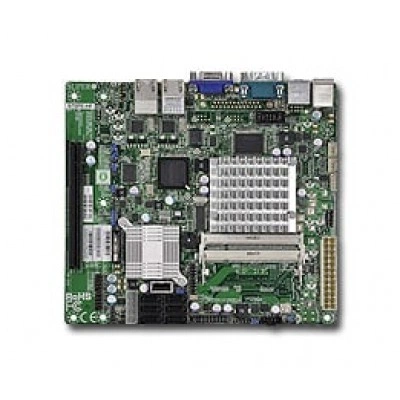

Материнская плата Supermicro X7SPE-HF (MBD-X7SPE-HF-B) DDR2, IPMI

Артикул: MBD-X7SPE-HF-B

В наличии

Материнская плата Supermicro X7SPE-HF (MBD-X7SPE-HF-B) DDR2, IPMI

Name: Материнская плата Supermicro X7SPE-HF (MBD-X7SPE-HF-B) DDR2, IPMI
Brand: Supermicro
SKU: MBD-X7SPE-HF-B

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-supermicro.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 302-27-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание материнской платы Supermicro X7SPE-HF

Supermicro X7SPE-HF - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - Flex ITX.

Габариты - 7.5" x 6.75" (19.05cm x 17.15cm).

Процессоры и сокет - Intel® Atom™ D510 процессор.

Системная шина - DMI.

Количество слотов DIMM - Два 200-pin SO-слотов DIMM Поддерживается до 4 GB из небуферизованная, non-ECC DDR2 667MHz SO-DIMM (одноканальная).

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.

При подборе фиксируют точное исполнение MBD-X7SPE-HF-B. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

Технические особенности

Форм-фактор: Flex ITX
Габариты: 7.5" x 6.75" (19.05cm x 17.15cm)
Процессоры и сокет: Intel® Atom™ D510 процессор
Системная шина: DMI
Количество слотов DIMM: Два 200-pin SO-слотов DIMM Поддерживается до 4 GB из небуферизованная, non-ECC DDR2 667MHz SO-DIMM (одноканальная)
Слоты PCIe: 1 (x4) PCI-Express (в x16 слот)
Функции BIOS: Plug and Play (PnP) DMI 2.3 PCI 2.2 ACPI 1.0 / 2.0 / 3.0 USB Клавиатура поддержка SMBIOS 2.3
Контроллер Super I/O: Winbond 83627DHG микросхема
Программные средства управления: IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка SuperDoctor® III Сторожевой таймер
Интерфейсы SATA: Intel ICH9R SATA 3.0Gbps Контроллер RAID 0, 1, 5, 10 поддержка (Windows Только); 6 Последовательный ATA порты ( 3Gb/s )
Контроль напряжений: Контроль для CPU ядра, +3.3V, +5V, +12V, +3.3V Дежурный режим, VBAT, Память, Чипсет CPU Core 1-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.6000V
Объёмы модулей DIMM: 256 MB, 512 MB, 1 GB, 2GB
Дополнительные функции: Корпус вскрытие Контроль Корпус вскрытие Разъём SDDC Поддержка
Тип памяти: DDR2 667MHz небуферизованная, non-ECC SO-DIMM
Тип оборудования: Материнские платы
Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X7SPE-HF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.

Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro CSE-502L-200B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.

При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X7SPA-HF. В спецификации альтернативного проекта ориентиром служат параметры: Mini-ITX, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro X7SPA-L. Этот вариант рассматривают для проекта со следующими требованиями: Mini-ITX, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.

Комплектация

Для исполнения MBD-X7SPE-HF-B заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. В заказе фиксируют принадлежности для конкретного монтажного исполнения.

Технические характеристики MBD-X7SPE-HF-B

Идентификация

Тип оборудования: Материнские платы

Интерфейсы и расширение

Видеовыход VGA: D-Sub 15
Графическая подсистема: На плате Matrox G200eW видеовывод
Интерфейсы SATA: Intel ICH9R SATA 3.0Gbps Контроллер RAID 0, 1, 5, 10 поддержка (Windows Только); 6 Последовательный ATA порты ( 3Gb/s )
Клавиатура и мышь: PS/2 клавиатура и мышь порты
Контроллер Super I/O: Winbond 83627DHG микросхема
Порты USB: 8x USB 2.0 / 1.1 совместимый 2 задний + 3 разъёмы (5 порты) + 1 Тип A разъём

Последовательный порты: 1x Быстрый UART 16550 последовательный порт 1x Последовательный Разъём
Сетевые контроллеры: 2x Intel 82574L Gigabit Ethernet Поддерживается 10BASE-T, 100/1000BASE-TX, RJ45 выход
Сетевые порты LAN: 2x RJ45 LAN порт
Слоты PCIe: 1 (x4) PCI-Express (в x16 слот)
Удалённое управление IPMI: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Winbond® WPCM450 BMC
Чипсет: Intel ICH9R Intel 82574L

Конструкция и монтаж

1U Корпус: CSE-502L-200B
Артикул: MBD-X7SPE-HF-B
Бренд: Supermicro
Габариты: 7.5" x 6.75" (19.05cm x 17.15cm)

Модель: X7SPE-HF-B
Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Совместимые операционные системы: ?
Форм-фактор: Flex ITX

Оперативная память

Количество слотов DIMM: Два 200-pin SO-слотов DIMM Поддерживается до 4 GB из небуферизованная, non-ECC DDR2 667MHz SO-DIMM (одноканальная)
Напряжение памяти: 1.8V только

Объёмы модулей DIMM: 256 MB, 512 MB, 1 GB, 2GB
Тип памяти: DDR2 667MHz небуферизованная, non-ECC SO-DIMM

Питание и охлаждение

Дополнительные функции: Корпус вскрытие Контроль Корпус вскрытие Разъём SDDC Поддержка
Индикаторы: CPU / Система Индикатор перегрева
Контроль вентиляторов: Всего из два 4-pin вентилятор разъёмы 2 x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on / off управление Поддержка 3-pin вентиляторы (без скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор conn.

Контроль напряжений: Контроль для CPU ядра, +3.3V, +5V, +12V, +3.3V Дежурный режим, VBAT, Память, Чипсет CPU Core 1-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.6000V
Контроль температуры: Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 2 x Вентилятор Разъёмы I2C температура измерение logic Тепловой Мониторинг 2 (TM2) Поддержка

Процессорная подсистема

Процессоры и сокет: Intel® Atom™ D510 процессор

Системная шина: DMI

Управление и совместимость

Программные средства управления: IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка SuperDoctor® III Сторожевой таймер
Тип BIOS: 8Mb Flash EEPROM с AMI BIOS

Управление электропитанием: ACPI/APM Управление питанием Main Коммутатор Override Mechanism Suspend до RAM (STR) Включение питания режим управление для AC питание восстановление Внутренний / Внешний modem remote ring-on
Функции BIOS: Plug and Play (PnP) DMI 2.3 PCI 2.2 ACPI 1.0 / 2.0 / 3.0 USB Клавиатура поддержка SMBIOS 2.3

Условия эксплуатации

FCC: Class B

Условия эксплуатации и требования: Рабочая температура: 0°до 55°C При хранении Температура: -40°до 70°C Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
