Артикул: MBD-X7SPA-L-O
В наличии

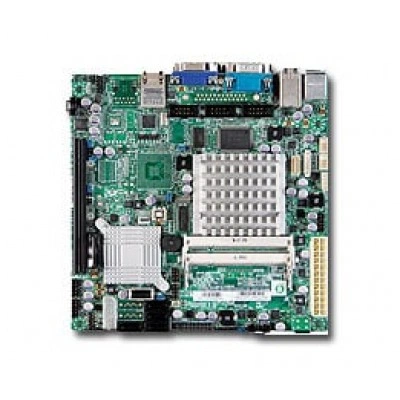

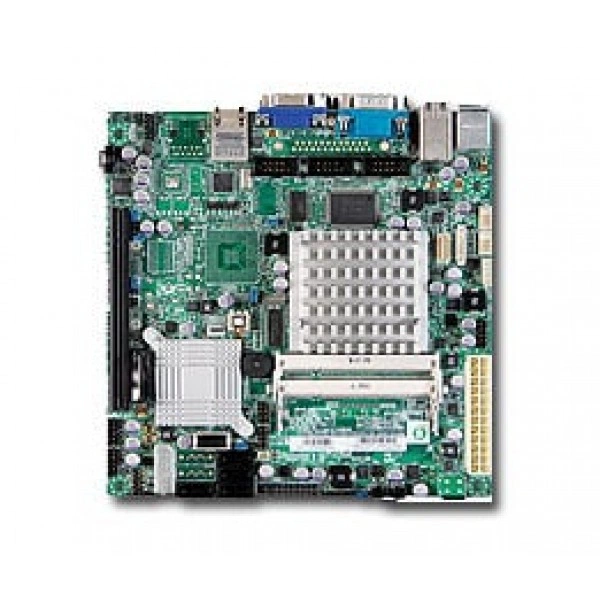

Материнская плата Supermicro X7SPA-L (MBD-X7SPA-L-O) Mini-ITX, DDR2
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X7SPA-L
Supermicro X7SPA-L - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Atom™ D410 процессор.
Системная шина - DMI.
Объём памяти - Два 200-pin SO-DIMM разъёмы Поддерживается до 4 GB из небуферизованная, non-ECC DDR2 667MHz SO-DIMM (одноканальная).
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
При подборе фиксируют точное исполнение MBD-X7SPA-L-O. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Atom™ D410 процессор
- Системная шина: DMI
- Объём памяти: Два 200-pin SO-DIMM разъёмы Поддерживается до 4 GB из небуферизованная, non-ECC DDR2 667MHz SO-DIMM (одноканальная)
- Тип памяти: DDR2 667MHz небуферизованная, non-ECC SO-DIMM
- FCC: Class B
- Тип BIOS: 8Mb Flash EEPROM с AMI BIOS
- Индикаторы: CPU / Система Индикатор перегрева
- Контроллер Super I/O: Winbond 83627DHG микросхема
- Программные средства управления: SuperDoctor® III Сторожевой таймер
- Напряжение памяти: 1.8V только
- Графическая подсистема: На плате Intel GMA3150 видеовывод
- Объёмы модулей DIMM: 256 MB, 512 MB, 1 GB, 2GB
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X7SPA-L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro CSE-731D-300B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X7SPA-HF. При подборе для другой конфигурации полезно проверить такое исполнение: IPMI, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X7SPE-H. При подборе для другой конфигурации полезно проверить такое исполнение: Flex ITX, Flex ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Комплектация
При заказе согласуйте состав позиции MBD-X7SPA-L-O вместе с монтажными принадлежностями для выбранной установки. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики MBD-X7SPA-L-O
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыход VGA
- D-Sub 15 + 18-bpp
- Графическая подсистема
- На плате Intel GMA3150 видеовывод
- Интерфейсы SATA
- Intel ICH9 SATA 3.0Gbps Контроллер; 4 Последовательный ATA порты ( 3Gbps )
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- Winbond 83627DHG микросхема
- Порты USB
- 10x USB 2.0 / 1.1 совместимый 4 задний + 3 разъёмы (5 порты) + 1 Тип A разъём
- Последовательный порты
- 1x Быстрый UART 16550 последовательный порт 3x Последовательный Разъём
- Сетевые контроллеры
- 1x Intel 82574L Gigabit Ethernet Поддерживается 10BASE-T, 100/1000BASE-TX, RJ45 выход
- Сетевые порты LAN
- 1x RJ45 LAN порт
- Слоты PCIe
- 1 (x4) PCI-Express (в x16 слот)
- Чипсет
- Intel ICH9 Intel 82574L
Конструкция и монтаж
- Артикул
- MBD-X7SPA-L-O
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Исполнение Mid-Tower
- CSE-731D-300B CSE-731i-300B
- Модель
- X7SPA-L-O
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Совместимые операционные системы
- ?
- Форм-фактор
- Mini-ITX
Оперативная память
- Напряжение памяти
- 1.8V только
- Объём памяти
- Два 200-pin SO-DIMM разъёмы Поддерживается до 4 GB из небуферизованная, non-ECC DDR2 667MHz SO-DIMM (одноканальная)
- Объёмы модулей DIMM
- 256 MB, 512 MB, 1 GB, 2GB
- Тип памяти
- DDR2 667MHz небуферизованная, non-ECC SO-DIMM
Питание и охлаждение
- Дополнительные функции
- Корпус вскрытие Контроль Корпус вскрытие Разъём SDDC Поддержка
- Индикаторы
- CPU / Система Индикатор перегрева
- Контроль вентиляторов
- Всего из два 4-pin вентилятор разъёмы 2 x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on / off управление Поддержка 3-pin вентиляторы (без скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор conn.
- Контроль напряжений
- Контроль для CPU ядра, +3.3V, +5V, +12V, +3.3V Дежурный режим, VBAT, Память, Чипсет CPU Core 1-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.6000V
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 2 x Вентилятор Разъёмы I2C температура измерение logic Тепловой Мониторинг 2 (TM2) Поддержка
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom™ D410 процессор
- Системная шина
- DMI
Управление и совместимость
- Программные средства управления
- SuperDoctor® III Сторожевой таймер
- Тип BIOS
- 8Mb Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI/APM Управление питанием Main Коммутатор Override Mechanism Suspend до RAM (STR) Включение питания режим управление для AC питание восстановление Внутренний / Внешний modem remote ring-on
- Функции BIOS
- Plug and Play (PnP) DMI 2.3 PCI 2.2 ACPI 1.0 / 2.0 / 3.0 USB Клавиатура поддержка SMBIOS 2.3
Условия эксплуатации
- FCC
- Class B
- Условия эксплуатации и требования
- Рабочая температура: 0°до 55°C При хранении Температура: -40°до 70°C Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
