Артикул: MBD-X12DPT-PT6
В наличии

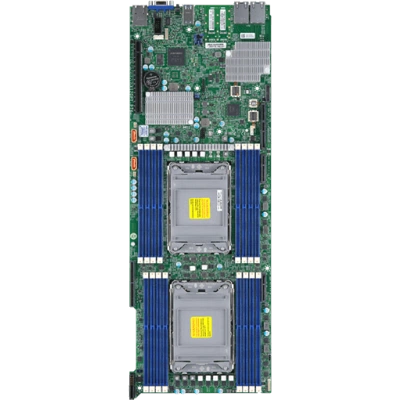

Материнская плата Supermicro X12DPT-PT6 (MBD-X12DPT-PT6) специальный форм-фактор, LGA-4189, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X12DPT-PT6
Supermicro X12DPT-PT6 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 6.8" x 18.86" (17.27cm x 47.9cm).
Процессоры и сокет - 3-го поколения Intel® Xeon® Scalable процессоры; Два сокет LGA-4189 (сокет P+) поддерживается, CPU TDP поддерживается до 185W TDP, Два UPI до 11.2 GT/s.
Количество слотов DIMM - 16 слотов DIMM; до 4TB Intel® Optane™ Persistent Память 200 серия, DDR4-3200MT/s; до 4TB ECC LRDIMM, DDR4-3200MT/s; до 4TB ECC RDIMM, DDR4-3200MT/s.
Тип памяти - ECC DDR4 LRDIMM, RDIMM.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
При подборе фиксируют точное исполнение MBD-X12DPT-PT6. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 6.8" x 18.86" (17.27cm x 47.9cm)
- Процессоры и сокет: 3-го поколения Intel® Xeon® Scalable процессоры; Два сокет LGA-4189 (сокет P+) поддерживается, CPU TDP поддерживается до 185W TDP, Два UPI до 11.2 GT/s
- Количество слотов DIMM: 16 слотов DIMM; до 4TB Intel® Optane™ Persistent Память 200 серия, DDR4-3200MT/s; до 4TB ECC LRDIMM, DDR4-3200MT/s; до 4TB ECC RDIMM, DDR4-3200MT/s
- Тип памяти: ECC DDR4 LRDIMM, RDIMM
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Тип BIOS: AMI UEFI
- Слоты PCIe: 1 PCIe 4.0 x16 Левый Райзер Слот,; 1 PCIe 4.0 x16 Правый Райзер Слот,; 1 PCIe 4.0 x8 Правый Райзер Слот,; 1 PCIe 4.0 x8 специальный форм-фактор Storage адаптер Слот
- Контроль вентиляторов: 2x 4-pin вентилятор разъёмы (до 2 вентиляторы)
- Бренд: Supermicro
- Интерфейсы SATA: Intel® C621A контроллер для 6 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 6 SATA3 (6Gbps) порты
- Рабочая температура: 10°C - 35°C (50°F - 95°F)
- Поддержка DOM: 2 SuperDOM (Disk on Module) порт с build питание
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X12DPT-PT6 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro SYS-220TP-HC8TR, Supermicro SYS-220TP-HC9TR. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro B12DPT-6. При подборе для другой конфигурации полезно проверить такое исполнение: 25GbE, специальный форм-фактор. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
В качестве аналога рассмотрите Supermicro X12DPG-OA6. При подборе для другой конфигурации полезно проверить такое исполнение: 1GbE, специальный форм-фактор. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
Комплектация
Для исполнения MBD-X12DPT-PT6 заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики MBD-X12DPT-PT6
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2600 BMC порты
- Интерфейсы SATA
- Intel® C621A контроллер для 6 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 6 SATA3 (6Gbps) порты
- Поддержка DOM
- 2 SuperDOM (Disk on Module) порт с build питание
- Последовательный порт
- 1 COM
- Сетевые контроллеры
- Два LAN с 10Gbase-T
- Сетевые порты LAN
- 2 RJ45 10 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 PCIe 4.0 x16 Левый Райзер Слот,; 1 PCIe 4.0 x16 Правый Райзер Слот,; 1 PCIe 4.0 x8 Правый Райзер Слот,; 1 PCIe 4.0 x8 Специальный форм-фактор Storage адаптер Слот
- Удалённое управление IPMI
- ASPEED AST2600 BMC
- Чипсет
- Intel® C621A
Конструкция и монтаж
- Артикул
- MBD-X12DPT-PT6
- Бренд
- Supermicro
- Габариты
- 6.8" x 18.86" (17.27cm x 47.9cm)
- Модель
- X12DPT-PT6
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Специальный форм-фактор
Оперативная память
- Количество слотов DIMM
- 16 слотов DIMM; до 4TB Intel® Optane™ Persistent Память 200 серия, DDR4-3200MT/s; до 4TB ECC LRDIMM, DDR4-3200MT/s; до 4TB ECC RDIMM, DDR4-3200MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 32GB, 64GB, 128GB, 256GB; LRDIMM: 32GB, 64GB, 128GB, 256GB; RDIMM: 32GB, 64GB, 128GB, 256GB
- Тип памяти
- ECC DDR4 LRDIMM, RDIMM
Питание и охлаждение
- Дополнительные функции
- WOL, UID, RoHS, Узел manager поддержка, RoT, NCSI разъём
- Индикаторы
- UID/remote UID LED; BMC/IPMI Контроль активности LED
- Контроль вентиляторов
- 2x 4-pin вентилятор разъёмы (до 2 вентиляторы)
- Контроль напряжений
- VBAT, PCH температура, Память температура, CPU температура, +5V дежурный режим, +5V, +3.3V, +12V, +1.8V, VRM температура, Память Напряжения, CPU тепловой защита поддержка, 5+1 Фаза-коммутация напряжение регулятор
Процессорная подсистема
- Процессоры и сокет
- 3-го поколения Intel® Xeon® Scalable процессоры; Два сокет LGA-4189 (сокет P+) поддерживается, CPU TDP поддерживается до 185W TDP, Два UPI до 11.2 GT/s
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Утилиты
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 10°C - 35°C (50°F - 95°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
