Артикул: MBD-X11SWN-L-WOHS
В наличии

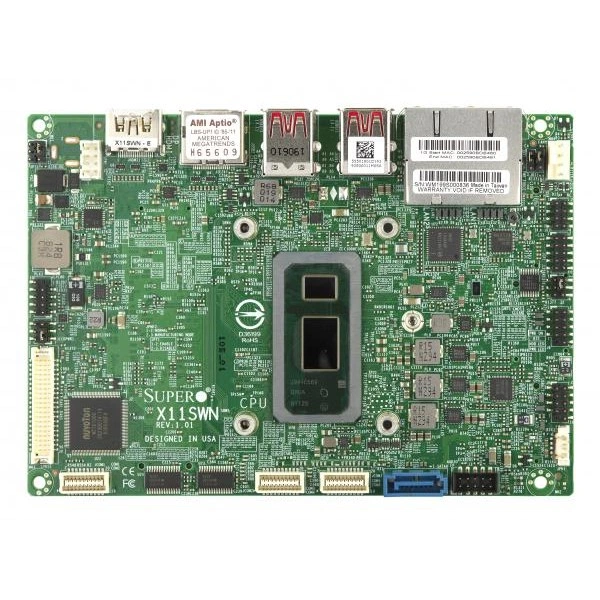

Материнская плата Supermicro X11SWN-L-WOHS (MBD-X11SWN-L-WOHS) FCBGA-1528, DDR4, количество ядер: до 2 ядра, 4 потоки / 4MB кэш
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SWN-L-WOHS
Supermicro X11SWN-L-WOHS - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - 3.5" SBC.
Габариты - 5.7" x 4" (14.6cm x 10.16cm).
Процессоры и сокет - 8th поколение Intel® Core™ i3-8145UE процессор; Один сокет FCBGA-1528 поддерживается, CPU TDP поддерживается до 15W TDP.
Количество ядер - до 2 ядра, 4 потоки / 4MB кэш.
Количество слотов DIMM - 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
При подборе фиксируют точное исполнение MBD-X11SWN-L-WOHS. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Технические особенности
- Форм-фактор: 3.5" SBC
- Габариты: 5.7" x 4" (14.6cm x 10.16cm)
- Процессоры и сокет: 8th поколение Intel® Core™ i3-8145UE процессор; Один сокет FCBGA-1528 поддерживается, CPU TDP поддерживается до 15W TDP
- Количество ядер: до 2 ядра, 4 потоки / 4MB кэш
- Количество слотов DIMM: 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Программные средства управления: SuperDoctor® 5, Watchdog; SuperDoctor 5
- Модель: X11SWN-L-WOHS
- Сетевые порты LAN: 2 RJ45
- Управление электропитанием: Управление питанием ACPI, CPU тепловой защита поддержка для процессор защита, +12-24V Питание DC Вход, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка
- Относительная влажность хранения: 10% - 95% (без конденсации)
- Разъёмы M.2: Ключ: B-key, M-key, E-key; M.2 2242/3042/2280 B-key (USB3.0/2.0 x 1,SATA Gen3 x 1) с nano SIM holder;M.2 2230 E-key (CNVi/PCIe 3.0 x1/USB2);M.2 2242/2280 M-key (PCIe 3.0 x4,SATA Gen3 x 1), NVMe поддержка
- Чипсет: Система on Микросхема
- Сетевые контроллеры: Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet Контроллер I210IT
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SWN-L-WOHS подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro SYS-E100-9W-IA-L, Supermicro SYS-E100-9W-L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SWN-C-WOHS. В спецификации альтернативного проекта ориентиром служат параметры: количество ядер: до 2 ядра, 2 потоки / 2MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro X11SWN-E-WOHS. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 4 ядра, 8 потоки / 6MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
Комплектация
В заявке на MBD-X11SWN-L-WOHS укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются CBL-PWEX-1110-15, MCP-350-00008-0N, MCP-250-10117-0N, CBL-PWEX-1032. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SWN-L-WOHS
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 48-бит LVDS порты, 1 DP++(Два-Режим DisplayPort) порты
- Графическая подсистема
- 1 Intel® UHD Graphics 620 порты; Два канал 48-бит LVDS(максимум. разрешение до 1920x1200@60Hz), _x000D_ HDMI 1.4 (максимум. разрешение до 4096x2160@30Hz), DP++ (максимум. разрешение до 4096x2304@60Hz)
- Дополнительные интерфейсы
- 1 HD Аудио разъём Mic-в/Headphone-out (Аудио только поддержка при 0~60C); 1 8-бит GPIO разъём; 1 SMBus разъём; 1 Система Вентилятор
- Интерфейсы SATA
- I-SATA0 (1x SATA 3.0 Порт); 1 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM Микросхема
- Порты USB
- 4 USB 3.1 Gen2 порты (4 задний тип A)
- Последовательный порт
- 6 COM Порт (6 разъём), (4 x RS232, 2 RS232/422/485, RS-485 поддерживается Auto управление потоком)
- Разъёмы M.2
- Ключ: B-key, M-key, E-key; M.2 2242/3042/2280 B-key (USB3.0/2.0 x 1,SATA Gen3 x 1) с nano SIM holder;M.2 2230 E-key (CNVi/PCIe 3.0 x1/USB2);M.2 2242/2280 M-key (PCIe 3.0 x4,SATA Gen3 x 1), NVMe поддержка
- Сетевые контроллеры
- Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet Контроллер I210IT
- Сетевые порты LAN
- 2 RJ45
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X11SWN-L-WOHS
- Бренд
- Supermicro
- Габариты
- 5.7" x 4" (14.6cm x 10.16cm)
- Модель
- X11SWN-L-WOHS
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- 3.5" SBC
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Скорость памяти
- 2666/2400/2133 MT/s non-ECC DDR4 Небуферизованная 2400MHz 260pin SODIMM
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, ACPI питание управление, 8-pin 12-24V Питание DC Разъём
- Индикаторы
- Дежурный режим alert LED
- Контроль вентиляторов
- 1x 4-pin вентилятор разъём (до 1 вентилятор); Тепловой управление тахометр вентилятор разъёмы; Система уровень управление; PWM вентилятор скорость управление; Низкий шум вентилятор скорость управление; Скорость вентилятора управление
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, Контроль CPU напряжения, 3.3V дежурный режим, 1.2V (VDIMM), +5V, +3.3V, +12V
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 2 ядра, 4 потоки / 4MB кэш
- Процессоры и сокет
- 8th поколение Intel® Core™ i3-8145UE процессор; Один сокет FCBGA-1528 поддерживается, CPU TDP поддерживается до 15W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, Watchdog; SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI, CPU тепловой защита поддержка для процессор защита, +12-24V Питание DC Вход, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка
- Функции BIOS
- ACPI 6.2; SMBIOS 3.0 или новее; UEFI 2.7; PCI FW 3.0
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 70°C (32°F - 158°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
