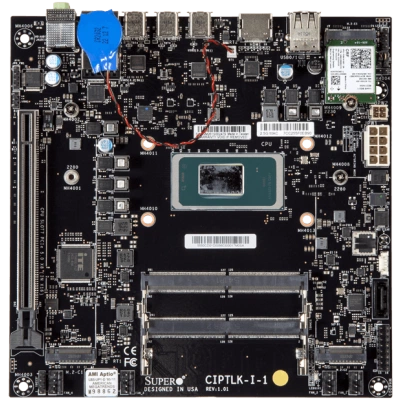

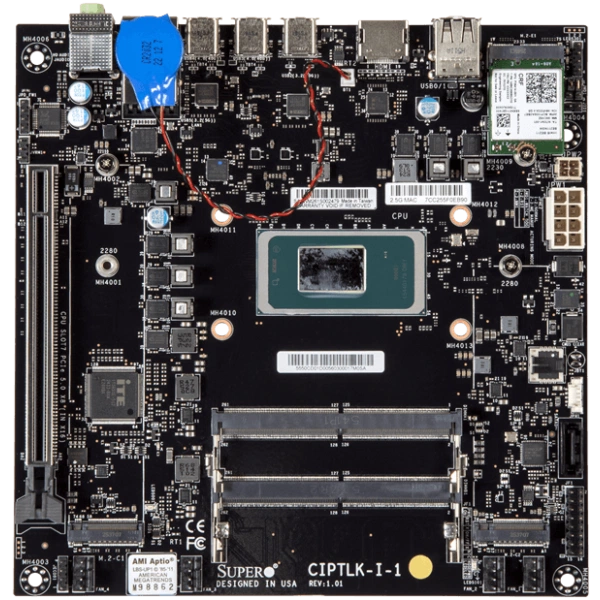

Материнская плата Supermicro CIPTLK-I-2 (MBD-CIPTLK-I-2) Mini-ITX, Intel® Core™ Ultra 7 процессор, DDR5

Основное описание материнской платы Supermicro CIPTLK-I-2

Supermicro CIPTLK-I-2 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - Mini-ITX.

Габариты - 6.7" x 6.7" (17cm x 17cm).

Процессоры и сокет - Один процессоры; Intel® Core™ Ultra 7 процессор 366H.

Количество ядер - P-ядра: до 4C/4T; до 8MB кэш; E-ядра: до 12C/12T; до 10MB кэш.

Ограничения процессорной подсистемы - Поддерживается до 80W TDP Процессоры.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.

При подборе фиксируют точное исполнение MBD-CIPTLK-I-2. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

Технические особенности

• Форм-фактор: Mini-ITX
• Габариты: 6.7" x 6.7" (17cm x 17cm)
• Процессоры и сокет: Один процессоры; Intel® Core™ Ultra 7 процессор 366H
• Количество ядер: P-ядра: до 4C/4T; до 8MB кэш; E-ядра: до 12C/12T; до 10MB кэш
• Ограничения процессорной подсистемы: Поддерживается до 80W TDP Процессоры
• Сетевые порты LAN: 1 RJ45 1 GbE LAN порты (Intel® I226LM Ethernet Контроллер)
• Конфигурация PCIe: 1 PCIe 5.0 x8 (в x16) слот
• Поддержка памяти: Количество слотов: 2 слотов DIMM; Максимальная память (1DPC): до 128GB 7200MT/s non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) поддержка до 7200MT/s (с Core™ Ultra 9/7/5)
• Модель: CIPTLK-I-2
• Дополнительные функции: ATX разъём питания; Управление из питание-on для восстановление от AC питание потеря; CPU тепловой защита поддержка для процессор защита; WOL
• Артикул: MBD-CIPTLK-I-2
• Поддержка TPM: 1 TPM 2.0 на плате
• Дополнительные интерфейсы: 1 Wi-Fi 7 + Bluetooth® 6 через M.2 E-key модуль с CNVi порты
• Тип BIOS: AMI 32MB SPI Flash
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро CIPTLK-I-2 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.

Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro CIPTLK-I-1, Supermicro A4SAP-E. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.

Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.

Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro CIPTLK-I-1. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA-2540, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro A4SAP-E. Этот вариант рассматривают для проекта со следующими требованиями: Pico-ITX, FCBGA-1264. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Комплектация

В заявке на MBD-CIPTLK-I-2 укажите нужный состав поставки и принадлежности, связанные с местом установки. Монтажные принадлежности подбирают по месту установки.
