Артикул: MBD-C9Z590-CGW
В наличии

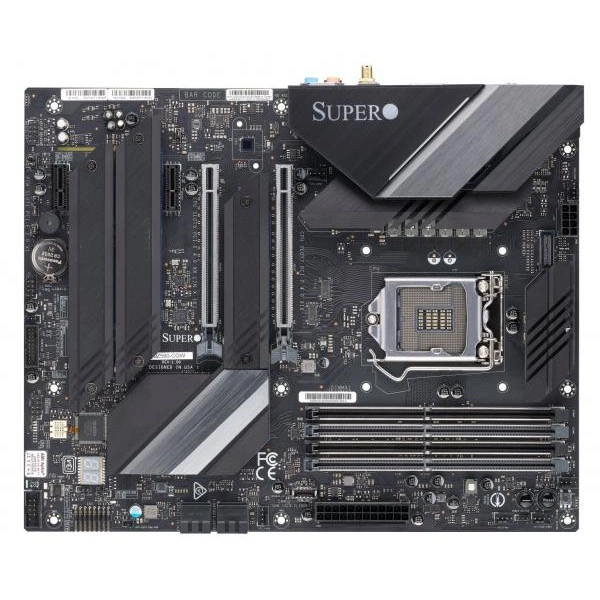

Материнская плата Supermicro C9Z590-CGW (MBD-C9Z590-CGW) ATX, LGA-1200, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro C9Z590-CGW
Supermicro C9Z590-CGW - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - ATX.
Габариты - 12" x 9.6" (30.48cm x 24.38cm).
Процессоры и сокет - 11th поколение Intel® Core™ i5/i7/i9 ProcessorsSingle сокет LGA-1200 (сокет H5) поддерживается, CPU TDP поддерживается до 125W TDP.
Количество слотов DIMM - до 128GB небуферизованная non-ECC UDIMM, DDR4-3200MHz, в 4 слотов DIMM.
Тип памяти - 128GB DDR4 Unbufferred Non ECC UDIMM.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
При подборе фиксируют точное исполнение MBD-C9Z590-CGW. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.
Технические особенности
- Форм-фактор: ATX
- Габариты: 12" x 9.6" (30.48cm x 24.38cm)
- Процессоры и сокет: 11th поколение Intel® Core™ i5/i7/i9 ProcessorsSingle сокет LGA-1200 (сокет H5) поддерживается, CPU TDP поддерживается до 125W TDP
- Количество слотов DIMM: до 128GB небуферизованная non-ECC UDIMM, DDR4-3200MHz, в 4 слотов DIMM
- Тип памяти: 128GB DDR4 Unbufferred Non ECC UDIMM
- Функции BIOS: ACPI 6.0Plug and Play (PnP)BIOS rescue hot keysSMBIOS 3.0 или laterRiser плата auto-контроль поддержка
- Слоты PCIe: 2 PCI-E 4.0 x16 слоты (16/NA или 8/8)2 PCI-E 3.0 x1,(Слот#4 и Слот#6 can be configured as 16/NA, 8/8)
- Графическая подсистема: DP версия 1.4a, HDMI версия 2.0b
- Аудиоподсистема: ALC 1220 7.1 HD Аудио
- Чипсет: Intel® Z590
- Поддержка TPM: 1 TPM Разъём
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Тип BIOS: 256Mb SPI Flash с AMI BIOS
- Напряжение памяти: 1.2V
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро C9Z590-CGW подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro C9Z390-CGW, Supermicro C9Z390-CG. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro C9Z390-CGW. При подборе для другой конфигурации полезно проверить такое исполнение: LGA 1151, ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro C9Z390-CG. В спецификации альтернативного проекта ориентиром служат параметры: LGA 1151, ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Комплектация
В спецификации поставки для MBD-C9Z590-CGW зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Требуемые подключения согласуют вместе с оборудованием системы.
Технические характеристики MBD-C9Z590-CGW
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Аудиоподсистема
- ALC 1220 7.1 HD Аудио
- Видеовыходы
- 1 HDMI порт, 1 DP (DisplayPort) порт,DP версия 1.4a, HDMI версия 2.0b
- Графическая подсистема
- DP версия 1.4a, HDMI версия 2.0b
- Интерфейсы SATA
- 4 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 6 USB 2.0 порты (4 задний + 2 через разъёмы)2 USB 3.2 Gen1 порты (2 через разъёмы)2 USB 3.2 Gen2 порты (2 Задний Тип A3 USB 3.2 Gen2x2 порты (2 Тип C))
- Последовательные порты и разъёмы
- 1 COM Порт (1 разъём)
- Разъёмы M.2
- M.2 Интерфейс: 2 PCI-E 3.0 x4 и 1 PCI-E 4.0 x4Form Factor: 2260/2280/22110Key: M-key The CPU-attached M.2 слот is поддержка с the Intel NVMe накопители только (поддержка RAID 0,1). PCH-attached M.2 слоты can поддержка either Intel optane память с solid состояние или 3rd party NVMe SSD (поддержка RAID 0,1); M.2-E1 порт pre-установлен один Intel Wi-Fi 6(802.11ax)+BT5.1 модуль
- Сетевые контроллеры
- Один LAN с Intel® один Ethernet PHY i219V; 1Gb; Один LAN с Marvell AQC113C; 10Gb
- Сетевые порты LAN
- 1 RJ45 Gigabit Ethernet LAN ports1 RJ45 10 Gigabit Ethernet LAN порты
- Слоты PCIe
- 2 PCI-E 4.0 x16 слоты (16/NA или 8/8)2 PCI-E 3.0 x1,(Слот#4 и Слот#6 can be configured as 16/NA, 8/8)
- Чипсет
- Intel® Z590
Конструкция и монтаж
- Артикул
- MBD-C9Z590-CGW
- Бренд
- Supermicro
- Габариты
- 12" x 9.6" (30.48cm x 24.38cm)
- Модель
- C9Z590-CGW
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- ATX
Оперативная память
- Количество слотов DIMM
- до 128GB небуферизованная non-ECC UDIMM, DDR4-3200MHz, в 4 слотов DIMM
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Тип памяти
- 128GB DDR4 Unbufferred Non ECC UDIMM
Питание и охлаждение
- Дополнительные функции
- 8-pin 12v DC разъём питания, ACPI питание управление, ATX Питание разъём, Корпус вскрытие разъём, Управление из питание-on для восстановление от AC питание потеря, CPU тепловой защита поддержка для процессор защита, RoHS, Напряжение и Частота Разгон, WOL
- Контроль напряжений
- +1.0V PCH, +1.8V PCH, +12V, +3.3V, +5V, +5V дежурный режим, 1.05 (PCH), 3.3V дежурный режим, 5 (4-pin), CPU, CPU температура, CPU тепловой защита поддержка, PCH температура, Система температура, VBAT, VRM температура
Процессорная подсистема
- Процессоры и сокет
- 11th поколение Intel® Core™ i5/i7/i9 ProcessorsSingle сокет LGA-1200 (сокет H5) поддерживается, CPU TDP поддерживается до 125W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; SuperDoctor 5
- Тип BIOS
- 256Mb SPI Flash с AMI BIOS
- Управление электропитанием
- Управление питанием ACPI
- Функции BIOS
- ACPI 6.0Plug and Play (PnP)BIOS rescue hot keysSMBIOS 3.0 или laterRiser плата auto-контроль поддержка
Условия эксплуатации
- Рабочая температура
- 0°C ~ 50°C (32°F ~ 122°F)
