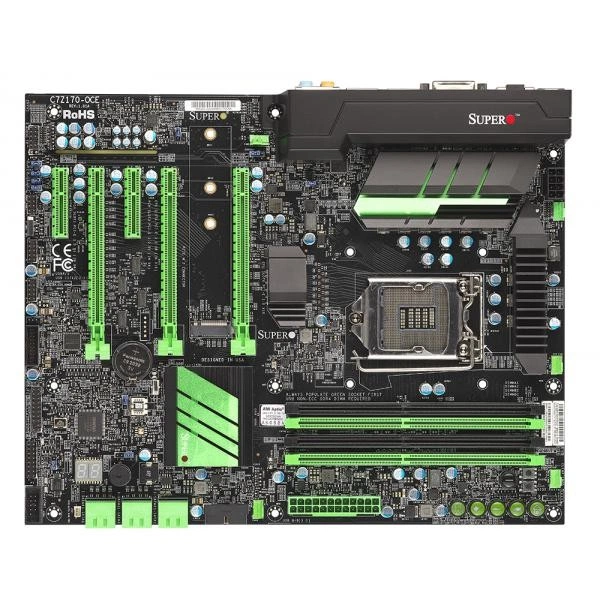

Материнская плата Supermicro C7Z170-OCE (MBD-C7Z170-OCE) ATX, LGA 1151, DDR4

Основное описание материнской платы Supermicro C7Z170-OCE

Supermicro C7Z170-OCE - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - ATX.

Габариты - 12" x 9.6" (30.48cm x 24.38cm).

Количество слотов DIMM - 64GB небуферизованная non-ECC UDIMM, DDR4-3300MHz (OC), в 4 слотов DIMM.

Тип памяти - 2400/2133/1866 Non-ECC DDR4 UDIMM.

Объёмы модулей DIMM - 2GB, 4GB, 8GB, 16GB.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.

При подборе фиксируют точное исполнение MBD-C7Z170-OCE. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.

Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.

Технические особенности

• Форм-фактор: ATX
• Габариты: 12" x 9.6" (30.48cm x 24.38cm)
• Количество слотов DIMM: 64GB небуферизованная non-ECC UDIMM, DDR4-3300MHz (OC), в 4 слотов DIMM
• Тип памяти: 2400/2133/1866 Non-ECC DDR4 UDIMM
• Объёмы модулей DIMM: 2GB, 4GB, 8GB, 16GB
• Процессоры и сокет: Intel® 6th поколение Core? i3 серия, Intel® 6th поколение Core? i5 серия, Intel® 6th поколение Core? i7 серия, Intel® 7th поколение Core? i3 серия, Intel® 7th поколение Core? i5 серия, Intel® 7th поколение Core? i7 серия. сокет H4 (LGA 1151) поддерживается, CPU TDP поддержка до 160W
• Контроль напряжений: +12V, +3.3V, +5V, Корпус вскрытие разъём, Контроль CPU напряжения, VBAT
• Программные средства управления: SuperDoctor® 5, Watchdog
• Видеовыходы: 1 DVI - D порт, 1 DP (DisplayPort) порт, 1 HDMI порт,***Display Port поддержка до DP1.2, HDMI поддержка до HDMI1.4b(запланированное бесплатное обновление до HDMI2.0 в 2016 году)***
• Дополнительные интерфейсы: Поддержка SPDIF-Out(Задний)
• Напряжение памяти: 1.2V
• Сетевые порты LAN: 2 RJ45 Gigabit Ethernet LAN порты
• Графическая подсистема: ***Display Port поддержка до DP1.2, HDMI поддержка до HDMI1.4b(запланированное бесплатное обновление до HDMI2.0 в 2016 году)***
• Порты USB: 6 USB 2.0 порты (2 задний + 4 разъёмы),4 USB 3.0 порты (2 задний + 2 разъёмы); 1 USB 3.1 (10 Gb/s) Тип C порт (Задний), 2 USB 3.1 (10Gb/s) порты (Headers)
• Бренд: Supermicro
• Модель: C7Z170-OCE
• Артикул: MBD-C7Z170-OCE
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
