Артикул: MBD-A3SPI-8C-HLN4F
В наличии

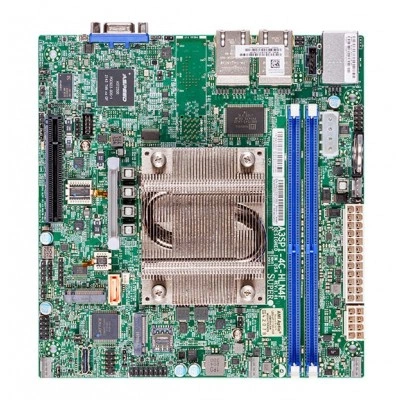

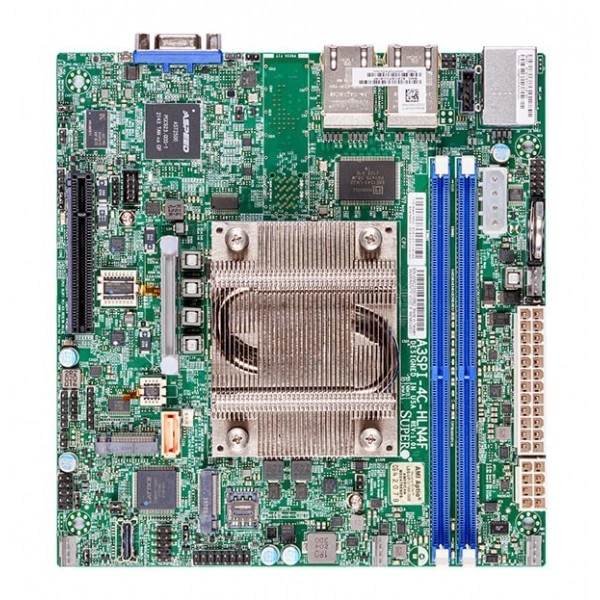

Материнская плата Supermicro A3SPI-8C-HLN4F (MBD-A3SPI-8C-HLN4F) Mini-ITX, FCBGA-2106, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A3SPI-8C-HLN4F
Supermicro A3SPI-8C-HLN4F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 7.1" (17.14cm x 18.03cm).
Процессоры и сокет - Intel® Atom® процессор C5325; Один сокет FCBGA-2106 поддерживается, CPU TDP поддерживается до 41W TDP.
Количество ядер - до 8 ядра / 9MB кэш.
Количество слотов DIMM - 2 слотов DIMM; до 128GB ECC RDIMM, DDR4-2933MT/s.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
При подборе фиксируют точное исполнение MBD-A3SPI-8C-HLN4F. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 7.1" (17.14cm x 18.03cm)
- Процессоры и сокет: Intel® Atom® процессор C5325; Один сокет FCBGA-2106 поддерживается, CPU TDP поддерживается до 41W TDP
- Количество ядер: до 8 ядра / 9MB кэш
- Количество слотов DIMM: 2 слотов DIMM; до 128GB ECC RDIMM, DDR4-2933MT/s
- Артикул: MBD-A3SPI-8C-HLN4F
- Скорость памяти: 2933/2666/2400 MT/s ECC DDR4 RDIMM
- Последовательный порт: 1 COM
- Относительная влажность хранения: 10% - 95% (без конденсации)
- Модель: A3SPI-8C-HLN4F
- Контроль температуры: CPU тепловой защита поддержка
- Контроль напряжений: VBAT, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Корпус вскрытие разъём, 4 -вентилятор состояние, 3.3V дежурный режим, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V
- Рабочая относительная влажность: 10% - 85% (без конденсации)
- Функции BIOS: UEFI 2.7; SMBIOS 3.0 или новее; ACPI 6.0 или новее
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A3SPI-8C-HLN4F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При длительных расчётах оценивают поведение системы под рабочей нагрузкой. Проверку проводят на данных, характерных для приложения.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A2SDi-8C-HLN4F. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA-1310, DDR4. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro A2SDi-8C+-HLN4F. При подборе для другой конфигурации полезно проверить такое исполнение: FCBGA-1310, DDR4. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Комплектация
При заказе согласуйте состав позиции MBD-A3SPI-8C-HLN4F вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются MCP-260-00173-0N, CBL-SAST-0933, CBL-0044L, MCP-260-00175-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A3SPI-8C-HLN4F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Графическая подсистема
- 1 Aspeed AST2500 BMC порты
- Дополнительные интерфейсы
- 1 8-бит GPIO разъём; 1 Oculink
- Интерфейсы SATA
- SoC контроллер для 1 SATA3 (6 Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порты
- Поддержка TPM
- 1 TPM Разъём & Микросхема оба
- Последовательный порт
- 1 COM
- Разъёмы M.2
- M.2 Интерфейс: 1 PCIe 3.0 x4; 1 SATA/PCIe 3.0 x2/USB 3.0; Форм-фактор: 2280, 3052; Ключ: M-key, B-key
- Сетевые контроллеры
- Четыре LAN с Intel® C5000 SoC, 1GbE
- Сетевые порты LAN
- 4 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 PCIe 3.0 x2 (в x8 слот)
- Удалённое управление IPMI
- ASPEED AST2500 BMC
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A3SPI-8C-HLN4F
- Бренд
- Supermicro
- Габариты
- 6.7" x 7.1" (17.14cm x 18.03cm)
- Модель
- A3SPI-8C-HLN4F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 128GB ECC RDIMM, DDR4-2933MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 8GB, 16GB, 32GB, 64GB
- Скорость памяти
- 2933/2666/2400 MT/s ECC DDR4 RDIMM
Питание и охлаждение
- Дополнительные функции
- UID, RoHS, M.2 NGFF разъём, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source, Intel® QuickAssist Technology
- Индикаторы
- UID/remote UID LED
- Контроль вентиляторов
- 4x 4-pin вентилятор разъёмы (до 4 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Скорость вентилятора управление, Две зоны охлаждения, 4 вентиляторы с тахометр мониторинг, Состояние мониторинг для скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль напряжений
- VBAT, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Корпус вскрытие разъём, 4 -вентилятор состояние, 3.3V дежурный режим, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 8 ядра / 9MB кэш
- Процессоры и сокет
- Intel® Atom® процессор C5325; Один сокет FCBGA-2106 поддерживается, CPU TDP поддерживается до 41W TDP
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка, SuperDoctor® 5
- Тип BIOS
- 32MB AMI UEFI
- Управление электропитанием
- ATX Питание разъём, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита, Включение питания режим для AC питание восстановление
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Блокировка системной конфигурации
- Функции BIOS
- UEFI 2.7; SMBIOS 3.0 или новее; ACPI 6.0 или новее
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
