Артикул: MBD-A3SEV-2C-LN4
В наличии

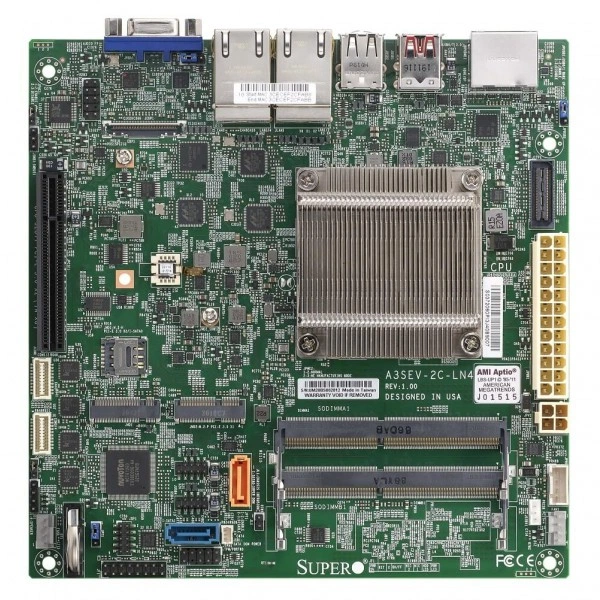

Материнская плата Supermicro A3SEV-2C-LN4 (MBD-A3SEV-2C-LN4) Mini-ITX, DDR4, 1GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A3SEV-2C-LN4
Supermicro A3SEV-2C-LN4 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Atom® процессор x6211E.
Количество ядер - до 2 ядра, 2 потоки.
Количество слотов DIMM - 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
При подборе фиксируют точное исполнение MBD-A3SEV-2C-LN4. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Atom® процессор x6211E
- Количество ядер: до 2 ядра, 2 потоки
- Количество слотов DIMM: 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s
- Сетевые порты LAN: 4 RJ45
- Интерфейсы SATA: 2 SATA3 (6Gbps) порты
- Программные средства управления: Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO)
- Относительная влажность хранения: 10% - 95% (без конденсации)
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Артикул: MBD-A3SEV-2C-LN4
- Слоты PCIe: 1 PCIe 3.0 X2 (в x8 слот)
- Управление электропитанием: Управление питанием ACPI, +12V Питание DC Вход
- Контроль напряжений: VBAT, Система температура, Система уровень управление, Корпус вскрытие разъём, +5V дежурный режим, +5V, +3.3V, +12V, +1.8V, Память Напряжения
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A3SEV-2C-LN4 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A3SEV-4C-LN4. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA-1493, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro A2SDi-12C-HLN4F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA-1310, IPMI. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
Комплектация
При подборе MBD-A3SEV-2C-LN4 согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-0044L, MCP-260-00058-0N, MCP-260-00068-0B, CSE-510. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A3SEV-2C-LN4
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты, 1 eDP (Встраиваемый DisplayPort) порты
- Графическая подсистема
- 1 Intel® HD Graphics порты
- Интерфейсы SATA
- 2 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM Разъём & Микросхема оба
- Порты USB
- 2 USB 3.1 Gen2 порты (2 задний тип A)
- Последовательный порт
- 4 COM
- Разъёмы M.2
- M.2 Интерфейс: 1 SATA/PCIe 3.0 x2/USB 3.0; 1 PCIe 3.0 x1/USB 2.0; Форм-фактор: 3042/2280, 2230; Ключ: B-key, E-key
- Сетевые контроллеры
- Один LAN с Intel® Ethernet Контроллер I210IT, ONLY i210 поддержка PXE; 3 LAN с 1GbE с Marvell® 88E1512
- Сетевые порты LAN
- 4 RJ45
- Слоты PCIe
- 1 PCIe 3.0 X2 (в x8 слот)
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A3SEV-2C-LN4
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- A3SEV-2C-LN4
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 8GB, 16GB
- Скорость памяти
- 3200 MT/s non-ECC DDR4 SODIMM Небуферизованная 3200MHzMT/s 260pin до 32GB
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, CPU тепловой защита поддержка для процессор защита, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, 12V DC или ATX Питание Source, 4-pin 12v DC разъём питания
- Индикаторы
- Дежурный режим alert LED; CPU/система перегрев LED
- Контроль вентиляторов
- Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, PWM вентилятор скорость управление, Низкий шум вентилятор скорость управление, Скорость вентилятора управление, Две зоны охлаждения, Индикатор перегрева индикация
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, Корпус вскрытие разъём, +5V дежурный режим, +5V, +3.3V, +12V, +1.8V, Память Напряжения
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 2 ядра, 2 потоки
- Процессоры и сокет
- Intel® Atom® процессор x6211E
Управление и совместимость
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO)
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI, +12V Питание DC Вход
- Функции BIOS
- ACPI 6.2 или новее; UEFI 2.7; Plug and Play (PnP); SMBIOS 3.3 или новее; DMI 2.3; USB Клавиатура поддержка; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- -30°C - 70°C (-22°F - 158°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
